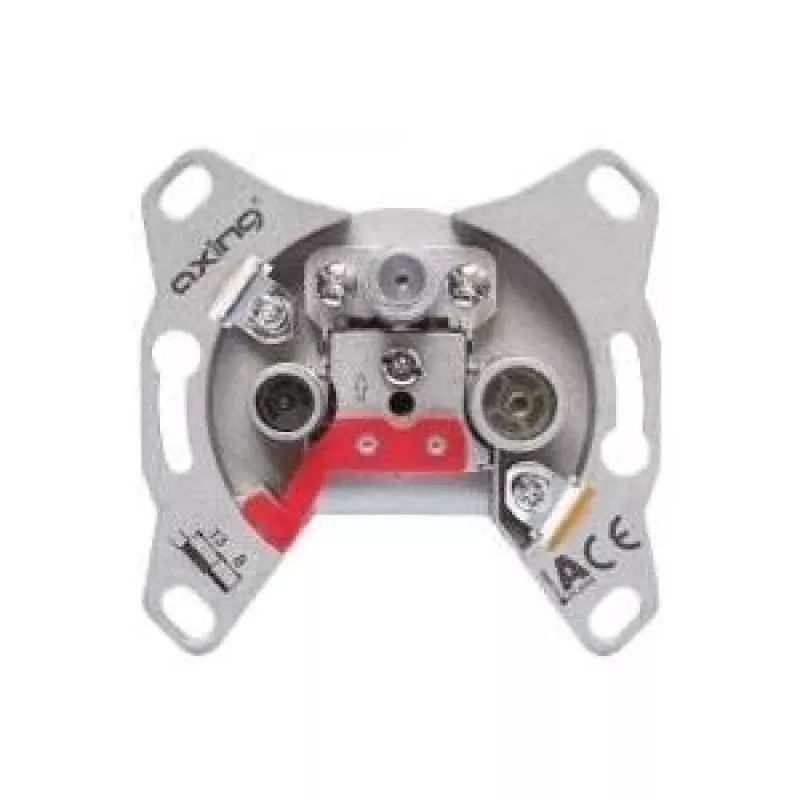

Socket outlet Type F Axing SSD00507

Axing SSD00507 yra F tipo kištukinis lizdas, skirtas palydoviniam ir antžeminiam signalų paskirstymui. Jis pasižymi 7 dB atšakos nuostoliu, palaiko grįžtamojo kanalo dažnius nuo 5 iki 65 MHz ir yra suderinamas su Unicable I (EN50494) ir Unicable II (EN50607) sistemomis. Lizdas yra pilkos spalvos, turi prailgintus F lizdus ir paviršinį srieginį apdailą, yra kompaktiškų matmenų – 68 × 39 × 68 mm.

Privalumai

Lizdas užtikrina apibrėžtą 7 dB atšakos nuostolį, leidžiantį numatyti signalo slopinimą, suderinamumą tiek su Unicable I, tiek su Unicable II standartais ir palaiko grįžtamojo kanalo veikimą 5–65 MHz diapazone. Jo prailginti F lizdai supaprastina kabelio prijungimą, o nurodytas nuėmimo ilgis (8/13 mm) užtikrina vienodus montavimo rezultatus. CE sertifikatas patvirtina atitiktį taikomoms saugos direktyvoms.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite bendraašį kabelį, nuimdami izoliaciją nurodytais ilgiais (8 mm dielektrikui, 13 mm bendrai, kaip taikoma) ir prijunkite prie prailgintų F lizdų, užtikrindami patikimą sriegimą. Sumontuokite lizdą norimoje paviršiaus vietoje, užtikrindami tinkamą poliškumą ir įžeminimą pagal vietos taisykles ir likusią daugiakanalio komutatoriaus ar paskirstymo sistemą. Patikrinkite suderinamumą su naudojama Unicable sistema ir nutieskite grįžtamojo kanalo kabelius, kad palaikytų 5–65 MHz signalus.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite kokybišką bendraašį kabelį ir jungtis, laikykitės nurodytų nuėmimo ilgių ir prieš montavimą patvirtinkite Unicable suderinamumą. Laikykitės vietos elektros ir RD įrengimo standartų, o sumontavę atlikite signalo lygio bandymus.
