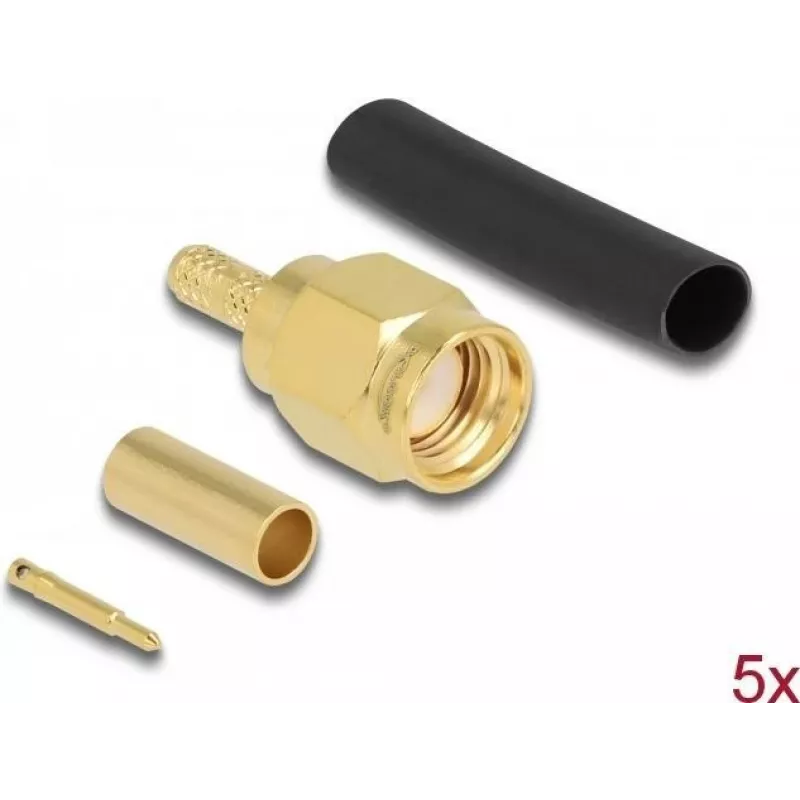

SMA kištukas, skirtas užspaudimui ant RG-174/RG-316 kabelio DeLOCK 90034

DeLOCK SMA kištukas, skirtas užspaudimui ant RG-174 ir RG-316 kabelių, tiekiamas kartu su atitinkamu termiškai susitraukiančiu vamzdeliu ir yra skirtas komponentų sujungimui radijo dažnių technologijoje. Jo kontaktai yra paauksuoti, o būdingoji varža yra 50 Ω. Kompaktiškos jungties matmenys yra 8 mm × 18 mm × 8 mm, ji parduodama pakuotėmis po penkis, todėl suteikia kelias jungtis montavimo ar remonto darbams.

Privalumai

Paauksuoti kontaktai užtikrina patikimą elektrinį laidumą ir atsparumą korozijai. Pridedamas termiškai susitraukiantis vamzdelis suteikia tempimo sumažinimą ir apsaugo kabelio galiuką, kad būtų tvarkinga ir ilgaamžė apdaila. 50 Ω varža atitinka standartines RF sistemas, o maži matmenys daro jungtį tinkama ribotos erdvės mazgams. Tiekimas po penkias jungtis pakuotėje sumažina poreikį pirkti pavienes detales keliems įrengimams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-174 arba RG-316 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki ilgių, reikalingų SMA užspaudimo movai ir centriniam kaiščiui. Įkiškite centrinį laidą į paauksuotą kontaktą ir užspauskite pagal jungties gamintojo užspaudimo įrankio specifikaciją. Užmaukite movą ant paruoštos pynės, užspauskite movą, kad pritvirtintumėte pynę, ir, jei reikia, prilituokite ar pritvirtinkite centrinį kontaktą. Uždėkite pridedamą termiškai susitraukiantį vamzdelį ant sujungimo ir pakaitinkite, kad jis susitrauktų, sukurdamas tempimo sumažinimą ir aplinkos apsaugą.
