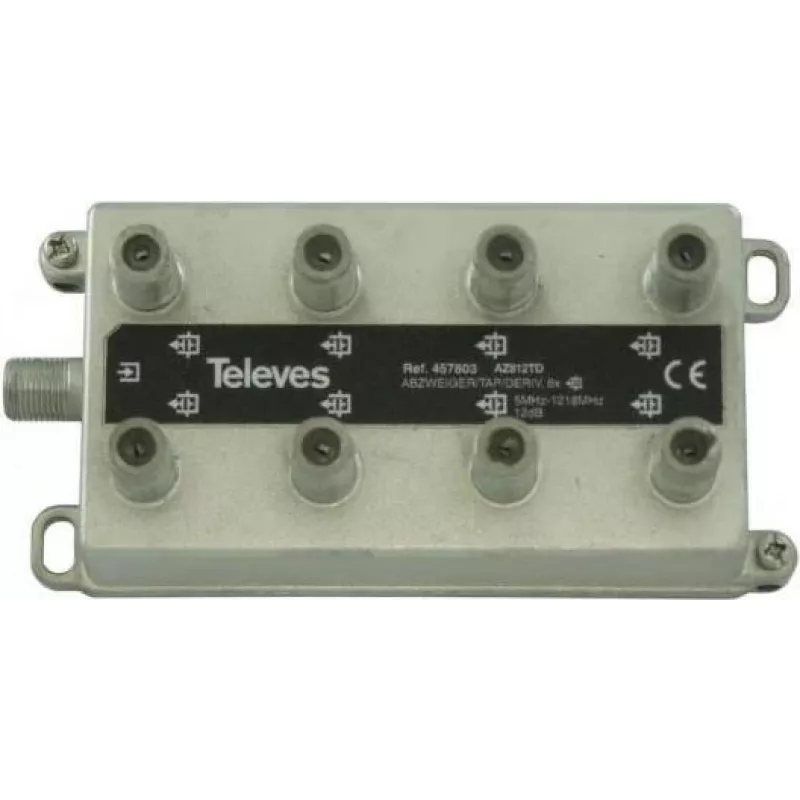

Skirstytuvas Televes AZ812TD 8-ių krypčių 5–1218 MHz 12 dB

Televes AZ812TD yra 8-ių krypčių RF skirstytuvas, sukurtas antžeminės TV ir kitų plačiajuosčių RF signalų paskirstymui 5–1218 MHz dažnių diapazone. Prietaisas padalija vieną įėjimą į aštuonis išėjimus, išlaikydamas 12 dB izoliaciją tarp prievadų, kad sumažintų kryžminius trikdžius ir interferenciją. Sukurtas stacionariam montavimui, jis palaiko DVB-T/T2 ir panašias skaitmenines antžemines paslaugas ir tinka naudoti gyvenamosiose, daugiabučių namų ir mažų komercinių paskirstymo sistemų, kuriose reikalingas patikimas kelių išėjimų signalų tiekimas.

Privalumai

Skirstytuvas siūlo aštuonis simetrinius išėjimus, kurių dažnio charakteristika vienoda visame 5–1218 MHz diapazone, užtikrinant nuoseklų signalų paskirstymą keliems imtuvams. Dėl 12 dB izoliacijos tarp išėjimų įrenginys sumažina tarpusavio trikdžius ir padidina bendrą tinklo stabilumą. Dėl kompaktiškos konstrukcijos ir patikimo RF veikimo jis tinkamas montuoti į paskirstymo dėžes, stoteles ar pasyvias paskirstymo kaskadas. Įrenginys yra pasyvus, nereikalauja išorinio maitinimo, todėl supaprastinamas montavimas ir sumažėja priežiūros poreikis.

Tinka

• Antžeminės TV ir DVB-T/T2 signalų paskirstymui keliems imtuvams
• Daugiabučiams namams ir daugiabutėms gyvenamosioms patalpoms, kuriose reikalingas pasyvus signalo padalijimas
• Mažoms komercinėms instaliacijoms, biurams ar prekybos vietoms su keliais tiuneriais
• Integravimui į RF paskirstymo panelius ir pasyvias stočių sistemas

Pagrindinės specifikacijos

• Dažnių diapazonas: 5–1218 MHz
• Išėjimų skaičius: 8
• Išėjimo izoliacija: 12 dB
• Skirstytuvo tipas: pasyvus, kelių krypčių RF skirstytuvas
• Tipiniai įterpimo nuostoliai vienam išėjimui: būdingi 8-ių krypčių skirstymui (pasyvus padalijimas)

Kaip naudoti

Prie skirstytuvo įėjimo jungties prijunkite gaunamą RF signalą iš antenos arba aukštesnės paskirstymo linijos. Naudokite kokybiškus bendraašius kabelius ir suderinamas jungtis, kad išlaikytumėte signalo vientisumą. Kiekvieną imtuvą arba žemyn nukreiptą stiprintuvą prijunkite prie vieno iš aštuonių išėjimų. Užtikrinkite, kad prijungti įrenginiai būtų suderinami su skirstytuvo dažnių diapazonu. Nejunkite kelių stiprintuvų tiesiogiai prie išėjimų be tinkamos izoliacijos, kad išvengtumėte signalo atspindžių ar perkrovos.

Rekomendacijos

Skirstytuvą pastatykite sausoje, vėdinamoje uždaroje patalpoje, atokiau nuo stiprių elektrinių triukšmo šaltinių. Tiesiant ilgus kabelius, apsvarstykite linijinius stiprintuvus arba aktyvų paskirstymą ten, kur reikia papildomo stiprinimo; pasyvus skirstytuvas pats savaime nestiprina signalo. Patikrinkite kabelių galų tvirtinimus ir lauke ar drėgnoje aplinkoje naudokite korozijai atsparias jungtis, kad ilgainiui išsaugotumėte signalo kokybę.
