Skaitmeninis pincetinis LCR matuoklis Fnirsi LCR-ST1 — rankinis LCR testeris SMD komponentams

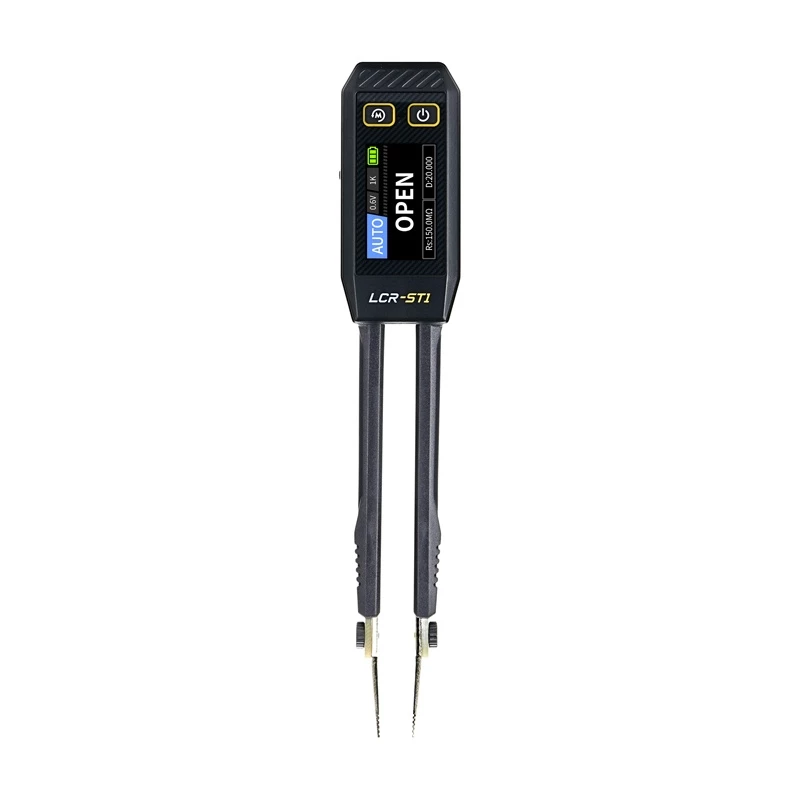

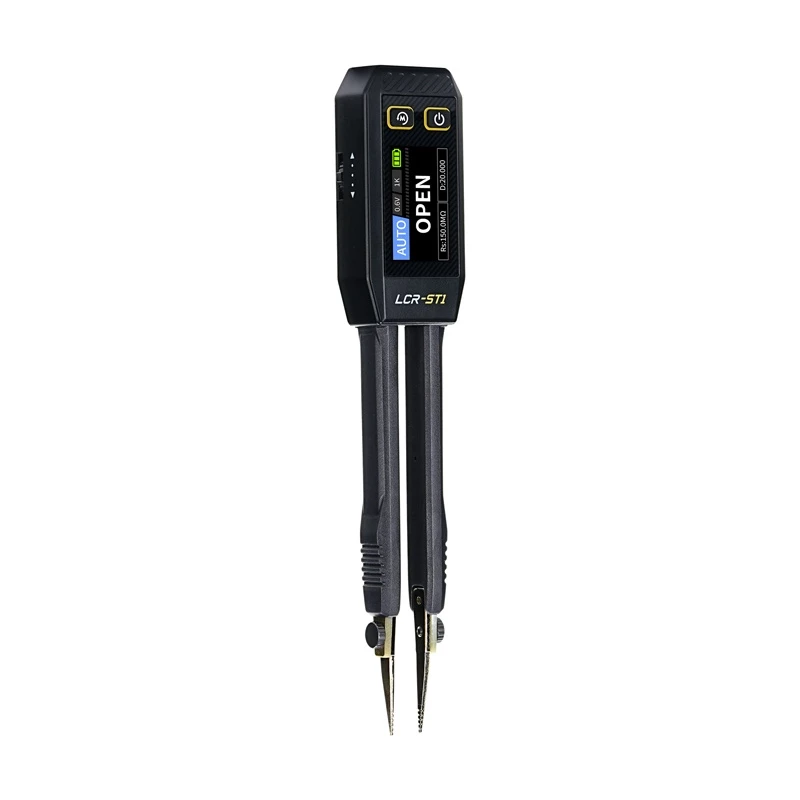

FNIRSI LCR-ST1 yra kompaktiškas rankinis skaitmeninis pincetinis LCR matuoklis, skirtas greitam paviršinio montavimo ir mažų elektroninių komponentų testavimui. Jis matuoja varžą, talpą, induktyvumą, ESR ir atlieka diodų bei grandinės vientisumo patikras. Prietaisas turi tris bandymo dažnius (100 Hz, 1 kHz, 10 kHz), du bandymo įtampos lygius (0,3 V ir 0,6 V RMS), keičiamus paauksuotus pinceto antgalius ir USB-C sąsają, skirtą įkrovimui ir duomenų eksportui. Matuoklis tinkamas laboratorijoms, aptarnavimo ir gamybos aplinkai, kur reikalinga greita, neardomoji komponentų diagnostika.

Privalumai

Matuoklis turi automatinį komponentų atpažinimą, kuris rodo pagrindinius ir pagalbinius parametrus be rankinio režimo perjungimo. Jis rodo išplėstinius parametrus, tokius kaip kokybės faktorius (Q), nuostolių faktorius (D), impedansas (Z), reaktyvioji varža (X) ir ekvivalentinė nuoseklioji varža (ESR). 1,14" spalvotas ekranas vienu metu rodo du matavimo parametrus, o intuityvūs valdikliai, šoninis ratukas ir duomenų saugojimas su USB eksportu pagerina darbo eigą. Keičiami tiesūs ir lenkti antgaliai bei įmontuotas magnetas padidina universalumą ir patogumą ankštose ar metalinėse darbo vietose.

Tinka

• Elektroninių prietaisų ir SMD komponentų techninei priežiūrai ir remontui
• Komponentų identifikavimui ir rūšiavimui gamyboje bei prototipų kūrime
• Staliniams bandymams elektronikos laboratorijose ir dirbtuvėse

Pagrindinės specifikacijos

• Ekranas: 1,14" spalvotas ekranas
• Matuojami parametrai: R, L, C, ESR, Q, D, Z, X, diodų testas, grandinės vientisumas
• Bandymo dažniai: 100 Hz, 1 kHz, 10 kHz
• Bandymo įtampos lygiai: 0,3 V ir 0,6 V RMS
• Talpos matavimo diapazonas: nuo 1 pF iki 22 mF (diapazonai ir tikslumai priklauso nuo dažnio)
• Induktyvumo matavimo diapazonas: nuo 1 µH iki 10 H (diapazonai ir tikslumai priklauso nuo dažnio)
• Varžos matavimo diapazonas: nuo 10 mΩ iki 10 MΩ (diapazonai ir tikslumai priklauso nuo dažnio)
• Maitinimas: 250 mAh įkraunama ličio jonų baterija, USB-C įkrovimas (5 V, 1 A)
• Matmenys: 28 × 19 × 150 mm; Svoris: 41 g

Kaip naudoti

Įjunkite matuoklį ir prijunkite USB-C kabelį, jei reikia įkrauti. Atsargiai išskėskite pinceto antgalius, įdėkite SMD komponentą tarp paauksuotų kontaktų ir leiskite prietaisui automatiškai nustatyti komponento tipą; pagrindiniai ir pagalbiniai matavimo parametrai bus rodomi ekrane. Naudokite šoninį ratuką ir priekinius mygtukus, kad pakeistumėte rodymo parinktis, pasirinktumėte dažnį arba užfiksuotumėte matavimus, jei reikia. Išsaugokite matavimus atmintyje ir eksportuokite įrašytus duomenis į kompiuterį per USB jungtį, kad būtų galima atlikti tolesnę analizę.

Rekomendacijos

Norėdami gauti tikslius rezultatus, įsitikinkite, kad komponentų išvadų ir pinceto antgalių kontaktiniai paviršiai yra švarūs; venkite matuoti grandines, kuriose yra įtampa. Pasirinkite tinkamą bandymo dažnį, atitinkantį komponento klasę (didesni dažniai mažoms talpoms ir induktyvumams). Prieš ilgesnį naudojimą įkraukite vidinę bateriją ir, jei reikia, naudokite magnetinį stovą, kad pritvirtintumėte matuoklį prie metalinių paviršių.
