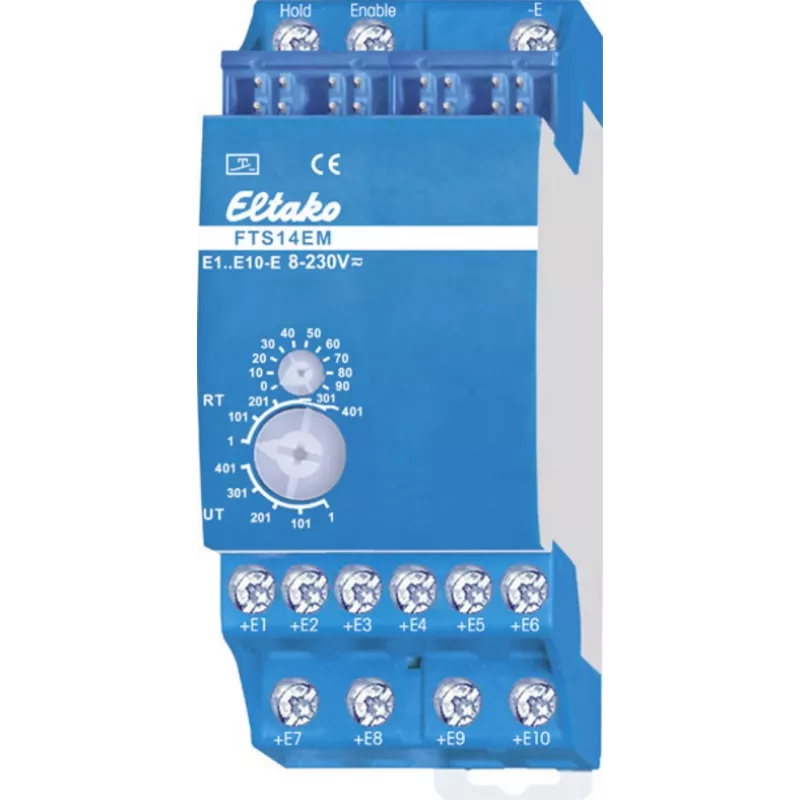

Skaitmeninis I/O modulis Eltako FTS14EM

Skaitmeninis I/O modulis Eltako FTS14EM yra įvesties modulis, skirtas Eltako RS485 magistralei, užtikrinantis dešimt valdymo įėjimų universalioms valdymo įtampoms. Modulinis įrenginys suprojektuotas montuoti ant DIN-EN 60715 TH35 bėgelio, užima 2 modulius (36 mm pločio), kurio gylis 58 mm, ir pasižymi labai mažais budėjimo nuostoliais – 0,1 W. Prijungimas prie Eltako RS485 magistralės apima magistralės kryžminį sujungimą ir maitinimą per trumpiklį. Modulis skirtas naudoti kartu su FTS14KS arba FAM14 ir palaiko izoliuotus valdymo įėjimus.

Privalumai

FTS14EM palaiko platų valdymo įtampos diapazoną (8–230 V UC) dešimtyje elektra izoliuotų įėjimų, leidžiančių lanksčiai integruoti skirtingus signalų šaltinius, išlaikant maitinimo įtampą atskirtą nuo įėjimų. Kompaktiškas dviejų modulių formatas taupo DIN bėgelio vietą, o įrenginio budėjimo energijos suvartojimas yra minimalus. Magistralės kryžminis sujungimas ir trumpikliu konfigūruojamas maitinimas supaprastina montavimą ir laidų sujungimą Eltako RS485 sistemose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite FTS14EM ant TH35 DIN bėgelio ir prijunkite prie Eltako RS485 magistralės naudodami pateiktus gnybtus; sukonfigūruokite magistralės kryžminį sujungimą ir maitinimą trumpikliu pagal poreikį. Prijunkite valdymo šaltinius prie dešimties įėjimų, laikydamiesi leistino valdymo įtampos diapazono (8–230 V UC) ir nurodyto poliškumo +E ir -E. Naudokite modulį kartu su atitinkamu centriniu įrenginiu, pvz., FTS14KS arba FAM14, veikimui ir integravimui į automatikos sistemą. Nuo 44/15 gamybos savaitės įėjimai gali būti nustatomi mygtukams, langų/durų kontaktams arba judesio detektoriams, priklausomai nuo montavimo poreikių.

Rekomendacijos

Patikrinkite suderinamumą su pasirinktu centriniu įrenginiu (FTS14KS arba FAM14) ir prieš įjungdami maitinimą patikrinkite įvesties laidus ir trumpiklio nustatymus. Laikykitės taikomų elektros instaliacijos standartų ir izoliuokite maitinimą laidų sujungimo metu.
