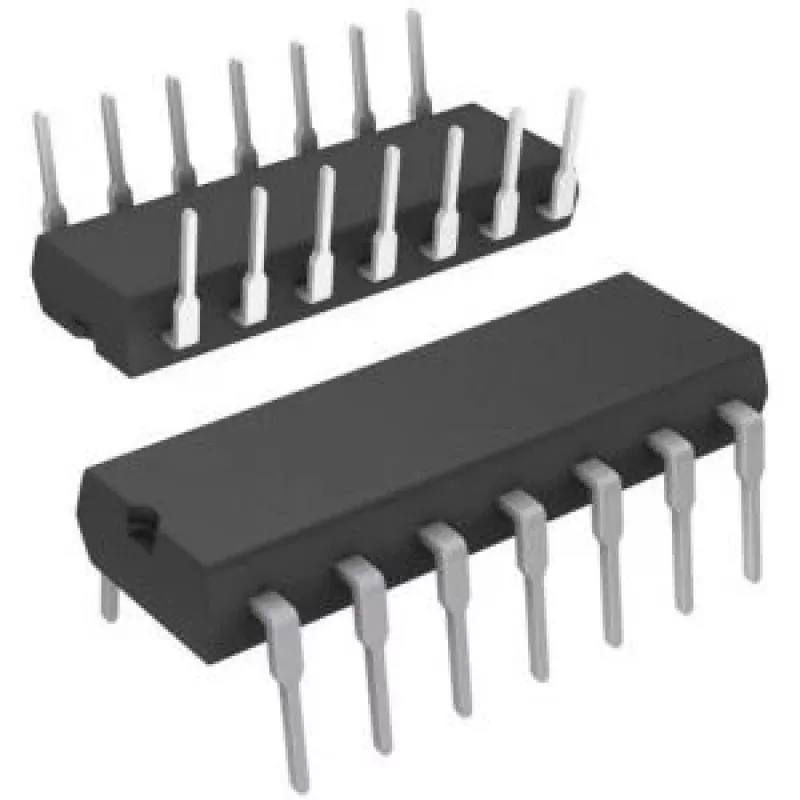

Skaitmeninis-analoginis keitiklis (DAC) TLC5620CN, Texas Instruments, 14 kontaktų PDIP korpusas

„Texas Instruments“ TLC5620CN yra skaitmeninis-analoginis keitiklis (DAC), tiekiamas 14 kontaktų PDIP korpuse. Jis užtikrina įtampos išėjimo konvertavimą iš skaitmeninių įėjimo kodų, kad būtų generuojami vidutinės skiriamosios gebos analoginiai signalai. Prietaisas skirtas sistemoms, kuriose reikalingas kompaktiškas, skyliniam montavimui tinkamas DAC, skirtas sąsajai su mikrovaldikliais, bandomųjų signalų generavimui arba lygio keitimui tarp skaitmeninių ir analoginių sričių.

Privalumai

TLC5620CN pasižymi paprasta lygiagrečiojo įėjimo sąsaja ir stabilia įtampos išėjimu, tinkamu tipiniams mišrių signalų taikymams. Jo PDIP 14 kontaktų korpusas leidžia paprastai montuoti ant skylinio montavimo prototipų kūrimo plokščių ir senesnių spausdintinių plokščių. Prietaisas užtikrina nuspėjamą analoginį veikimą visame darbiniame diapazone ir yra suderinamas su įprastais vienpolio maitinimo įtampos lygiais, naudojamais įterptinėse sistemose.

Tinka šiems tikslams

• Mikrovaldiklio ir analoginio signalo sąsajos kūrimui
• Signalų generavimui ir bangų formų išėjimui mažos ar vidutinės skiriamosios gebos taikymuose
• Lygio keitimui ir analoginiam valdymui bandymų įrangoje
• Mokomiesiems ir prototipų kūrimo projektams, naudojantiems skylinio montavimo komponentus

Pagrindinės specifikacijos

• Funkcija: Skaitmeninis-analoginis įtampos išėjimo keitimas
• Korpuso tipas: 14 kontaktų PDIP (skyliniam montavimui)
• Įėjimo sąsaja: Lygiagrečiojo skaitmeninio kodo įėjimai (suderinami su loginiais lygiais)
• Išėjimo tipas: Įtampos išėjimas, tinkamas išoriniam buferizavimui arba tiesioginiam naudojimui neviršijant nurodytų apkrovos ribų
• Maitinimas: Vienpolio maitinimo veikimas, suderinamas su įprastomis įterptinėmis įtampomis
• Skiriamosios gebos klasė: Vidutinė skiriamoji geba, tinkama valdymo ir bandymų signalams

Kaip naudoti

Prijunkite prietaisą prie vienpolio maitinimo įtampos, neviršijančios rekomenduojamo darbinio diapazono, ir prijunkite atskaitos bei įžeminimo jungtis pagal grandinės reikalavimus. Tiekite skaitmeninius įėjimo kodus į lygiagrečiuosius įėjimo kontaktus iš mikrovaldiklio arba loginio šaltinio, laikydamiesi įėjimo įtampos slenksčių. Jei to reikalauja apkrova arba norint pasiekti mažesnę išėjimo varžą, naudokite tinkamą išėjimo buferį arba stiprintuvą. Įdiekite tinkamus atsiejamuosius kondensatorius ant maitinimo kontaktų ir, integruodami DAC į spausdintinę plokštę, vadovaukitės „Texas Instruments“ rekomenduojamomis mišrių signalų išdėstymo praktikomis.

Rekomendacijos

Siekiant stabilaus veikimo, pastatykite apeinančius kondensatorius arti maitinimo kontaktų, o analoginių išėjimų takelius nutieskite toliau nuo triukšmingų skaitmeninių linijų. Patikrinkite loginio lygio suderinamumą tarp skaitmeninio šaltinio ir DAC įėjimų, o, jei valdomos mažos varžos apkrovos arba ilgi kabeliai, pridėkite išėjimo buferį.
