Skaitmeninis/analoginis įvesties/išvesties modulis Hager TXA304 — Skaitmeninė įvestis, 4 kanalai, 21–32 V DC, iki 230 V, 50–60 Hz

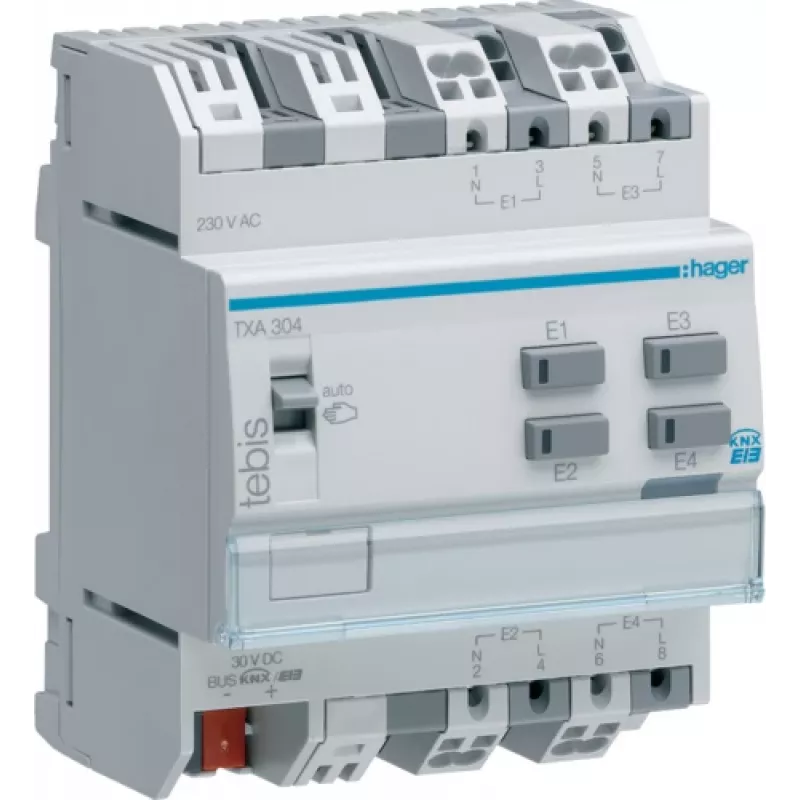

Hager TXA304 yra kompaktiškas skaitmeninis/analoginis įvesties/išvesties modulis, teikiantis keturis nepriklausomus skaitmeninės įvesties kanalus pastatų automatikos ir valdymo sistemoms. Sukurtas integravimui į KNX ir modulines instaliacijas, įrenginys priima nuolatinės srovės įvesties įtampą nuo 21 iki 32 V ir yra pritaikytas atlaikyti aukštesnes įvesties sąlygas iki 230 V, kai tinklo dažnis yra 50–60 Hz. Korpuso matmenys (71 × 69 × 90 mm) ir modulinė forma leidžia paprastai montuoti skirstomuosiuose skyduose ar valdymo spintose, kur reikalingas patikimas signalų priėmimas ir sąsajos funkcionalumas.

Privalumai

Modulis sujungia keturis dvejetainės įvesties kanalus viename kompaktiškame įrenginyje, taip sumažindamas laidų sudėtingumą ir taupydamas DIN bėgelio erdvę. Jis palaiko tiek žemos įtampos nuolatinės srovės signalizaciją, tiek aukštesnės įtampos toleranciją, kad būtų suderinamas su įvairiais jutikliais ir jungiklių kontaktais. Patikimos elektrinės charakteristikos ir modulinė konstrukcija palengvina stabilų veikimą KNX pagrindu veikiančiose automatikos sistemose ir kitose valdymo aplinkose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Montuokite TXA304 ant DIN bėgelio skirstomajame skyde arba valdymos spintoje ir prijunkite kiekvieną įvesties kanalą prie atitinkamo jungiklio, kontakto ar jutiklio pagal sistemos integratoriaus pateiktą montavimo schemą. Įsitikinkite, kad įvestims skirta nuolatinės srovės maitinimo įtampa yra 21–32 V diapazone, kai naudojate žemos įtampos įrenginius. Kai jungiate prie aukštesnės įtampos kintamosios srovės signalų, patikrinkite, ar laidai ir apsaugos priemonės yra tinkamai įrengti, o instaliacija atitinka vietinius elektros reglamentus. Po laidų prijungimo integruokite modulį į KNX ar valdymo sistemos konfigūraciją ir patikrinkite kiekvieną kanalą dėl teisingo signalo aptikimo.

Rekomendacijos

Naudokite tinkamo nominalo laidus ir apsaugą nuo viršsrovių. Prieš įjungdami modulį, patikrinkite poliškumą ir maitinimo įtampą. Įrenginiams, susijusiems su tinklo įtampa iki 230 V, laikykitės saugos standartų ir samdykite kvalifikuotą elektriką laidų prijungimui ir paleidimui.
