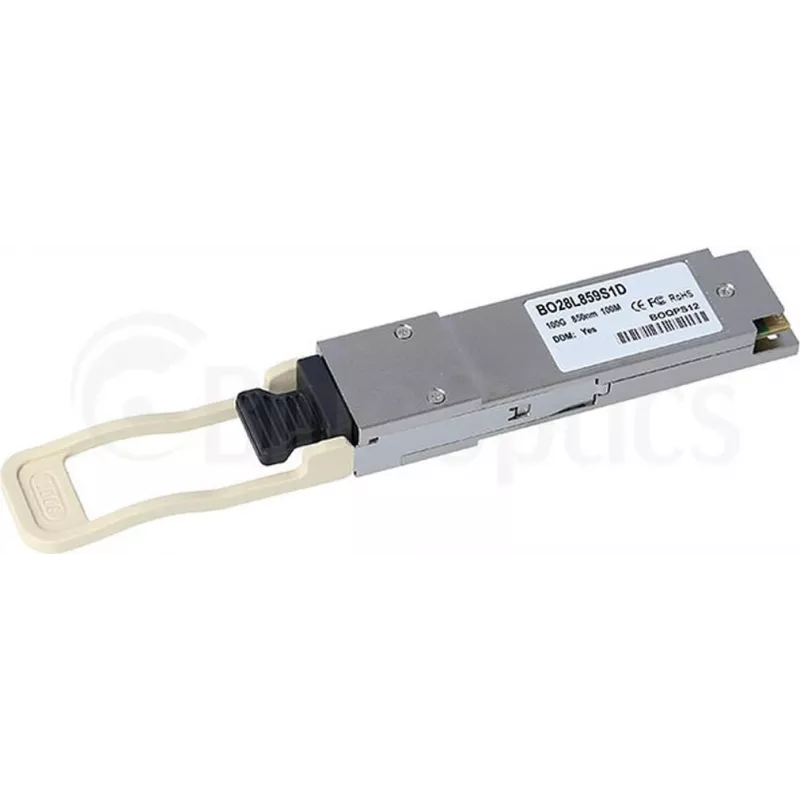

Skaidulinis siųstuvas-imtuvas CBO QSFP-100G-SR4 100G daugiamodis trumpojo nuotolio

BlueOptics CBO QSFP-100G-SR4 yra QSFP28 formos skaidulinis siųstuvas-imtuvas, sukurtas 100 Gbps daugiamodžiams trumpojo nuotolio ryšiams. Jis leidžia užmegzti lygiagrečius daugiamodžius skaidulinius ryšius didelio pralaidumo, mažo vėlinimo perdavimui tarp komutatorių, serverių ir agregavimo įrangos duomenų centrų bei įmonių tinklų aplinkose. Modulis atitinka QSFP28 formos faktoriaus matmenis ir palaiko trumpojo nuotolio daugiamodžio pluošto atstumus, tinkamus jungtims stelažo viduje ir duomenų centro viduje.

Privalumai

Šis siųstuvas-imtuvas užtikrina 100 Gbps agreguotą pralaidumą, naudodamas keturių juostų lygiagrečią daugiamodę sąsają, užtikrindamas patikimą trumpojo nuotolio ryšį su mažu energijos suvartojimu ir kompaktiška QSFP28 įranga. Jis suderinamas su standartine daugiamode optine infrastruktūra ir yra karšto prijungimo tipo, kad būtų lengva įdiegti be sistemos prastovų. Įrenginys sukurtas taip, kad atitiktų pramonės signalo ir šiluminius profilius, užtikrinant stabilų veikimą tankiose tinklų aplinkose.

Tinka

• Trumpojo nuotolio jungtims duomenų centruose tarp komutatorių ir serverių stelažų
• Didelės spartos agregavimo ir stuburo-lapų tinklo jungtims
• Daugiamodžio pluošto magistralinių segmentų ir pataisymo miestelių ar įmonės objektuose
• Esamos daugiamodės infrastruktūros atnaujinimui iki 100 Gbps pajėgumo

Pagrindinės specifikacijos

• Formos faktorius: suderinamas su QSFP28
• Duomenų sparta: 100 Gbps agreguota (4 x 25 G juostos)
• Laikmenos tipas: daugiamodis pluoštas (lygiagreti MPO/MTP jungtis)
• Pasiekiamumas: trumpojo nuotolio atstumai daugiamodžiu pluoštu (skirta stelažo vidaus ir duomenų centro vidaus jungtims)
• Bangos ilgis: daugiamodis VCSEL pagrindu veikiantis perdavimas lygiagrečiomis juostomis
• Energijos suvartojimas: mažos galios QSFP28 modulio klasė
• Karšto prijungimo: taip
• Veikimo aplinka: skirta standartiniams duomenų centro temperatūrų diapazonams

Kaip naudoti

Įkiškite QSFP28 siųstuvą-imtuvą į suderinamą QSFP prievadą komutatoriuje arba serverio linijos plokštėje, kai prieglobos įrenginys įjungtas, kad pasinaudotumėte karšto prijungimo galimybe. Prijunkite lygiagretų daugiamodį MPO/MTP pataisymo kabelį tarp siųstuvų-imtuvų abiejuose galuose, užtikrindami teisingą pluošto poliškumą ir švarius jungčių galus. Stebėkite ryšio būseną per prieglobos sistemos sąsają ir patikrinkite teisingą juostų suderinimą bei optinės galios lygius pagal komutatoriaus ar siųstuvo-imtuvo diagnostiką.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite tinkamos OM klasės daugiamodį pluoštą (OM3/OM4) ir laikykitės tinkamų pluošto valymo bei jungčių tikrinimo procedūrų. Venkite viršyti nurodytus duomenų centro temperatūrų diapazonus ir prieš diegdami patikrinkite suderinamumą su prieglobos įrangos palaikomais QSFP28 siųstuvų-imtuvų profiliais.
