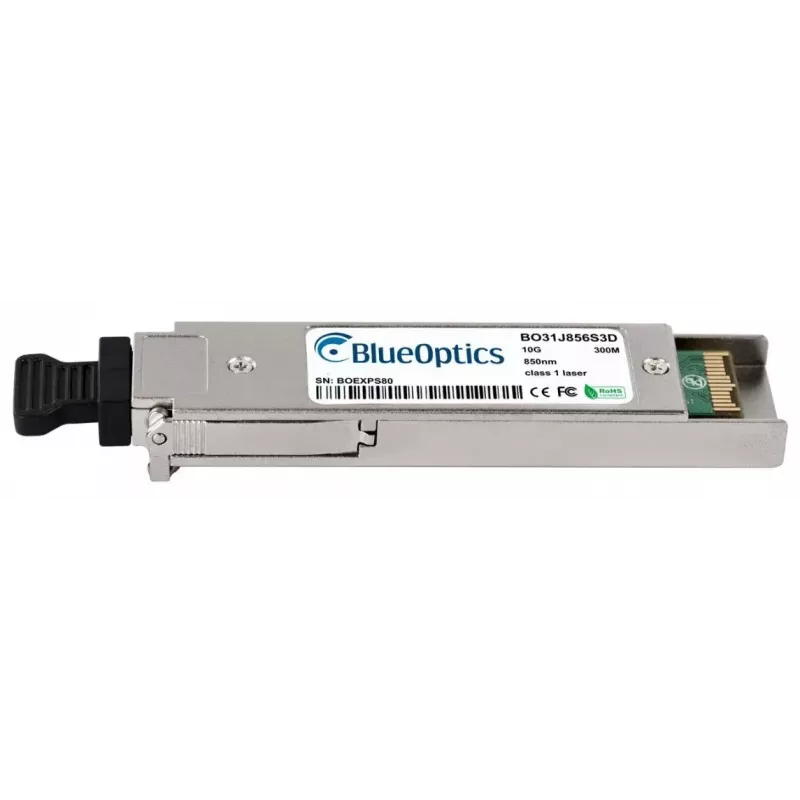

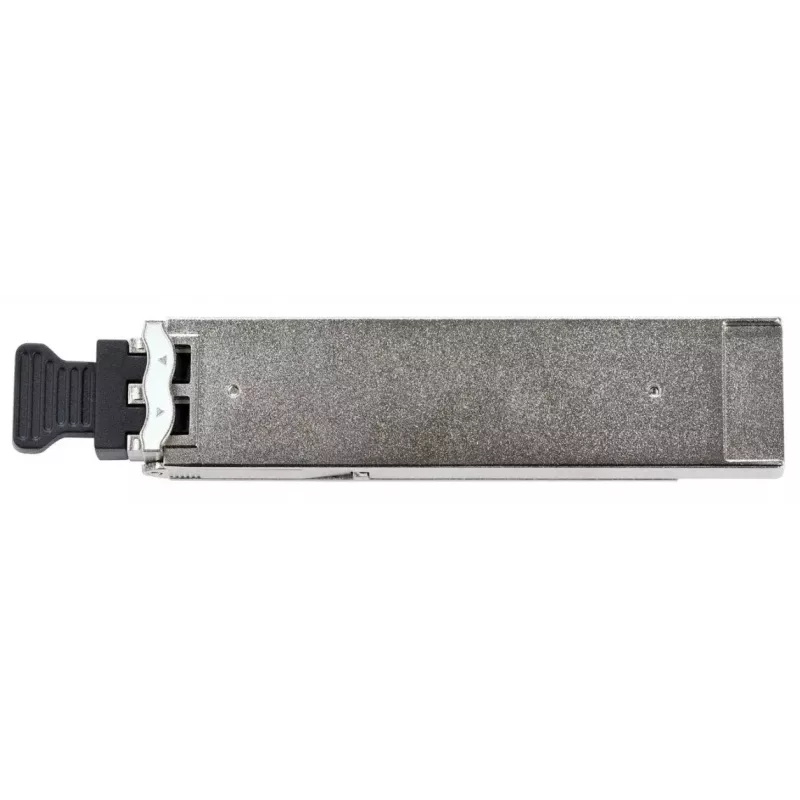

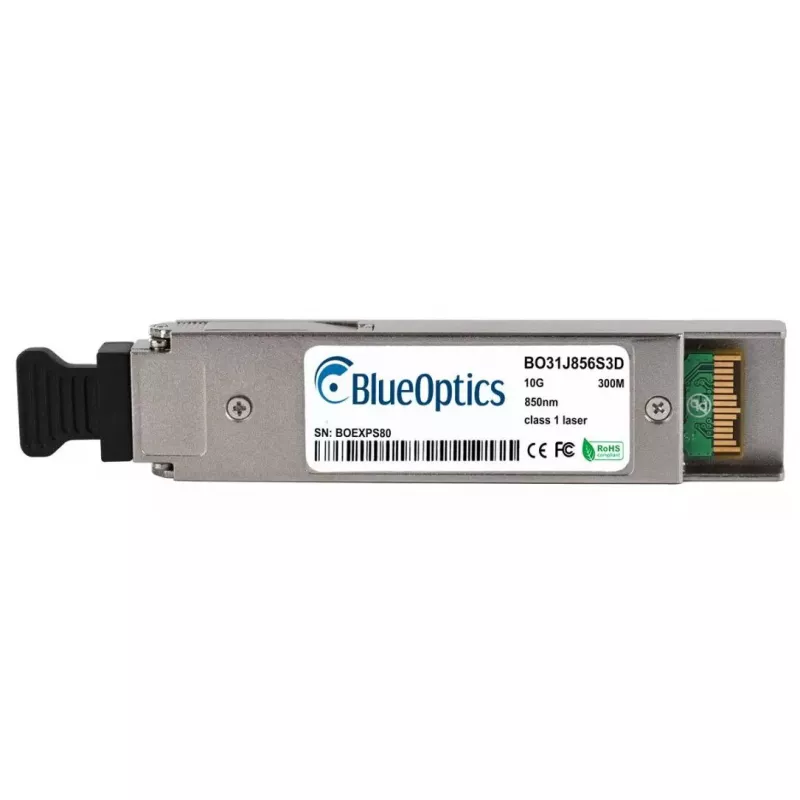

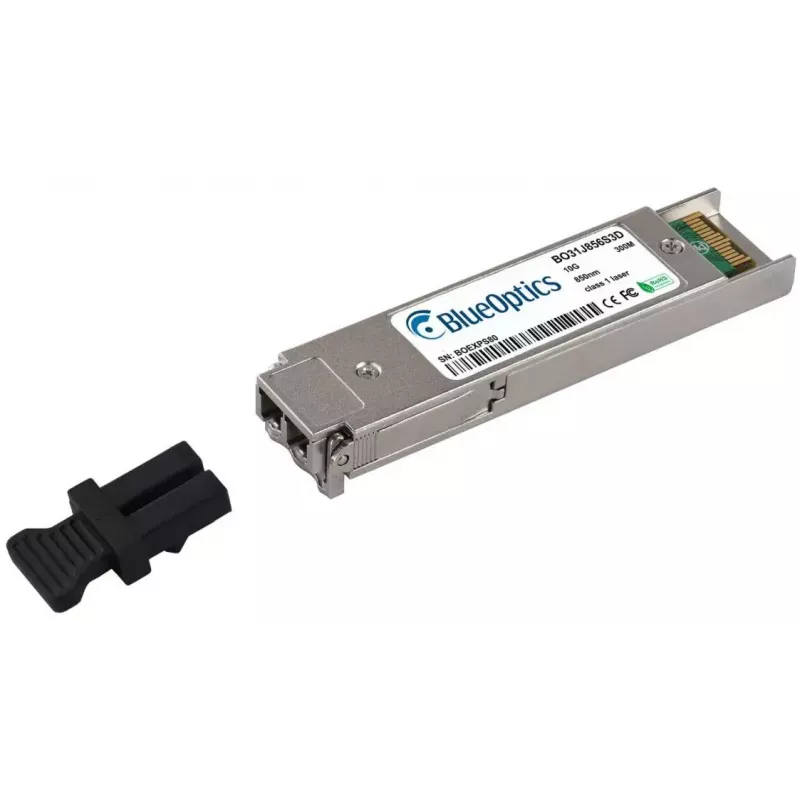

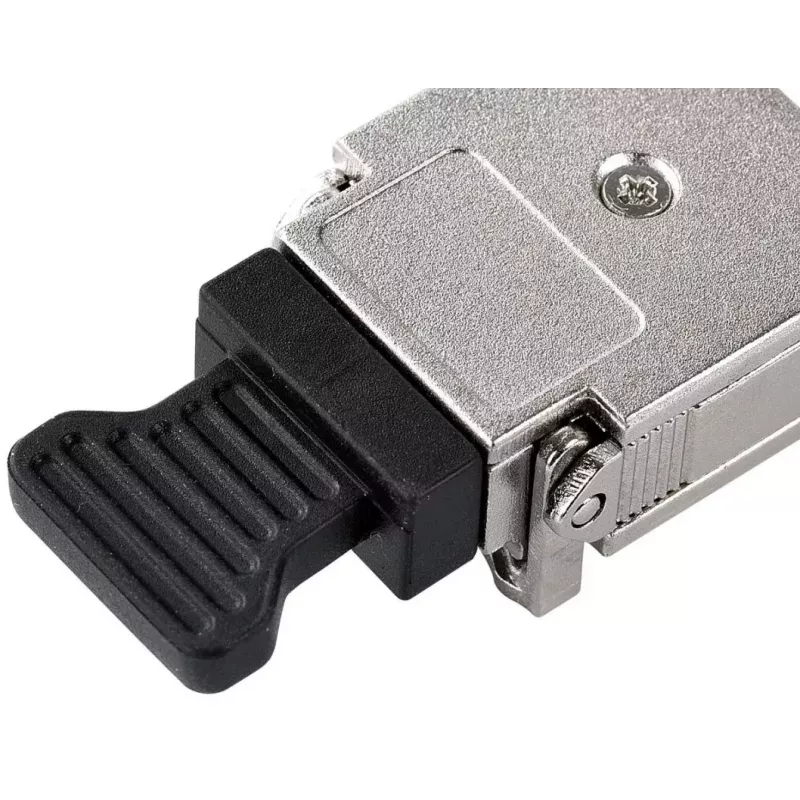

Skaidulinis optinis siųstuvo-imtuvo modulis BlueOptics 3HE00566CA-BO XFP 300m

BlueOptics 3HE00566CA-BO XFP 300m yra skaidulinis optinis XFP siųstuvo-imtuvo modulis, skirtas didelės spartos optiniam duomenų perdavimui daugiaskaiduliu pluoštu. Pagamintas su aliuminio korpusu ir sveriantis apie 20 gramų, šis modulis atitinka MSA XFP formos faktoriaus lūkesčius ir užtikrina trumpojo nuotolio 10G optinį ryšį su LC dvipusiu lizdu dvipusio perdavimo / priėmimo veikimui. Jis palaiko perdavimo atstumus iki 300 metrų ir yra skirtas naudoti įrangoje, kuri priima XFP modulius ir 10GBASE-SR optinį protokolą.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktiška, lengva aliuminio konstrukcija, kuri padeda išsklaidyti šilumą ir užtikrina mechaninį tvirtumą. Jis įgyvendina 10GBASE-SR optinį standartą ant daugiaskaidulio pluošto ir suteikia vienalaikius perdavimo ir priėmimo kanalus per LC dvipusę sąsają. Modulio XFP sąsaja ir atitiktis MSA standartams palaiko suderinamumą su tinklo aparatūra, kuri priima XFP siųstuvus-imtuvus, leidžiant prijungti ir naudoti sistemose, skirtose 10G trumpojo nuotolio optikai.

Tinka

• 10 Gigabit Ethernet jungtims per daugiaskaidulį pluoštą iki 300 m
• Trumpojo nuotolio „Fibre Channel over Ethernet“ sujungimams
• 10G jungtims tarp komutatorių, maršruto parinktuvų ir saugojimo sistemų
• Įrangos platformoms, kurios priima XFP modulius ir 10GBASE-SR optiką

Pagrindinės specifikacijos

• Formos faktorius: XFP
• Optinis standartas: 10GBASE-SR (trumpasis pasiekiamumas)
• Maksimalus perdavimo atstumas: iki 300 metrų ant daugiaskaidulio pluošto
• Jungties tipas: LC dvipusis
• Bangos ilgis: 850 nm (daugiaskaidulis veikimas)
• Korpuso medžiaga: aliuminis
• Svoris: apytiksl. 0,02 kg

Kaip naudoti

Įdėkite modulį į suderinamą XFP lizdą savo tinklo įrenginyje, laikydamiesi įrenginio gamintojo karšto keitimo arba įdėjimo procedūrų. Prijunkite tinkamą daugiaskaidulį LC dvipusį pataisymo kabelį prie modulio LC jungties, užtikrindami teisingą perdavimo / priėmimo orientaciją. Patikrinkite, ar pagrindinė aparatūra palaiko 10GBASE-SR optiką, ir įjunkite visus reikiamus sąsajos nustatymus įrenginio valdymo sąsajoje. Stebėkite ryšio būsenos indikatorius įrenginyje, kad patvirtintumėte aktyvų 10G ryšį.

Rekomendacijos

Norint patikimų rezultatų, naudokite sertifikuotus daugiaskaidulius kabelius ir LC dvipuses pataisymo virves, skirtas 10G perdavimui. Patvirtinkite pagrindinio įrenginio suderinamumą su XFP 10GBASE-SR moduliais ir, jei yra, įjunkite skaitmeninį diagnostinį stebėjimą (DDM/DOM) pagrindiniame įrenginyje, kad stebėtumėte maitinimo įtampą, temperatūrą, perdavimo ir priėmimo galią. Elkitės su siųstuvu-imtuvu laikydamiesi ESD atsargumo priemonių, o nenaudojamus prievadus laikykite su dulkių gaubteliais, kad apsaugotumėte optines sąsajas.
