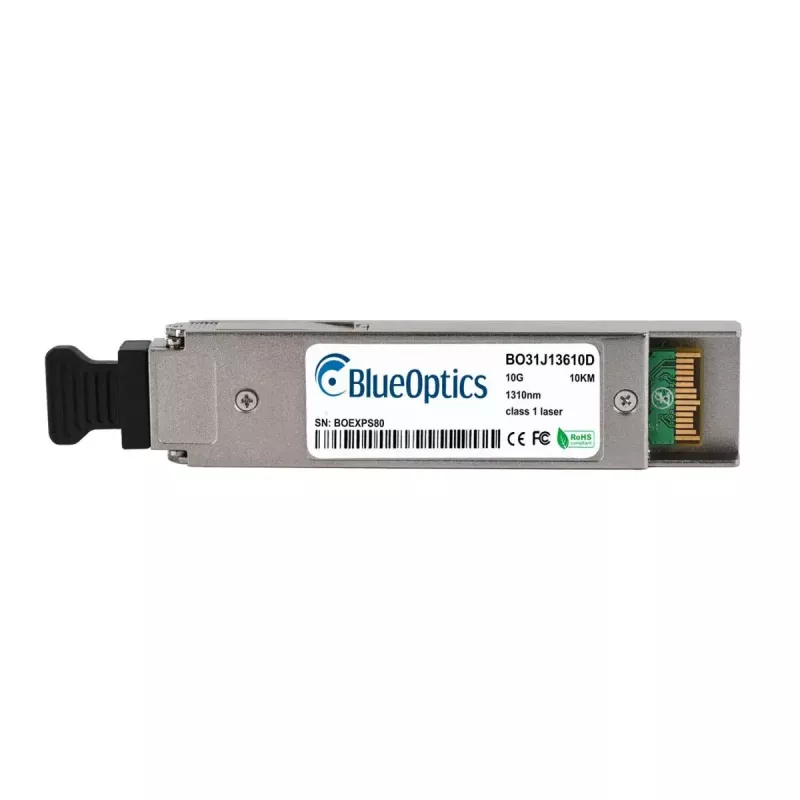

Skaidulinis optinis siųstuvo-imtuvo modulis BlueOptics 10122-BO XFP 10000 m

BlueOptics 10122-BO XFP 10000 m yra skaidulinis optinis XFP siųstuvo‑imtuvo modulis, skirtas 10 Gbps optinėms jungtims vienmodžiu skaidulu iki 10 000 metrų atstumu. Įdėtas į aliuminio korpusą, užtikrinantį mechaninį patvarumą ir efektyvų šilumos išsklaidymą, šis XFP siųstuvas‑imtuvas įgyvendina 10GBASE‑LR optinį standartą su LC dvipusiu jungiamumu ir 1310 nm siųstuvo / imtuvo pora. Modulis palaiko įprastus didelės spartos protokolus, tokius kaip Ethernet, Fibre Channel over Ethernet (FCoE) ir SDH/SONET, ir yra sukurtas laikantis MSA suderinamų specifikacijų, skirtų naudoti tinklo įrangoje, palaikančioje XFP 10GBASE‑LR modulius.

Privalumai

Aliuminio korpusas pagerina šilumines savybes ir mechaninį tvirtumą, išlaikant modulio kompaktiškumą, tinkamą montuoti į stelažus. Suderinamumas su nusistovėjusiomis MSA XFP sąsajomis ir LC dvipusėmis jungtimis leidžia lengvai įdiegti į įvairius komutatorius, maršrutizatorius ir saugojimo įrenginius. Siųstuvas‑imtuvas tinka tolimojo ryšio vienmodžio skaidulo jungtims iki 10 km ir apima skaitmeninio diagnostinio stebėjimo (DDM/DOM) palaikymą, kai priimančioji įranga palaiko šią funkciją, suteikiant galimybę realiuoju laiku pasiekti parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo / įėjimo galia ir temperatūra.

Tinka

• 10 Gbps vienmodžio skaidulo jungtims iki 10 km
• Duomenų centrų aukštyninėms jungtims ir tarppertinklinių komutatorių jungtims
• Įmonių WAN ir MAN optinėms jungtims
• Saugojimo zonos tinklo (SAN) ir Fibre Channel over Ethernet (FCoE) jungtims
• XFP 10GBASE‑LR modulių keitimui ar atnaujinimui suderinamoje įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: XFP
• Optinis standartas: 10GBASE‑LR
• Bangos ilgis: 1310 nm (Tx/Rx)
• Maksimalus pasiekiamumas: iki 10 000 metrų vienmodžiu skaidulu
• Jungtis: LC dvipusė
• Korpuso medžiaga: aliuminis
• Palaikomi protokolai: 10 Gigabit Ethernet, Fibre Channel over Ethernet, SDH/SONET
• Stebėsena: skaitmeninio diagnostinio stebėjimo (DDM/DOM) palaikymas, kai įjungta priimančiojoje įrangoje

Kaip naudoti

Įdiekite BlueOptics 10122‑BO XFP modulį į suderinamo tinklo įrenginio XFP lizdą, laikydamiesi įrenginio gamintojo karštojo prijungimo procedūrų. Prijunkite vienmodžius LC dvipusius šviesolaidinius pataisymo laidus prie siųstuvo‑imtuvo Tx ir Rx prievadų, laikydamiesi teisingo poliškumo ir naudodami tinkamus pataisymo skydus arba skaidulų valdymo priemones, kad sumažintumėte lenkimo ir jungčių nuostolius. Užtikrinkite, kad priimančioji įranga būtų sukonfigūruota numatytai 10G optinei jungčiai ir kad būtų užtikrintas reikiamas siųstuvo‑imtuvo palaikymas arba programinės įrangos suderinamumas. Jei reikalingas DDM/DOM, patikrinkite, ar priimančioji sistema pateikia diagnostikos parametrus ir ar stebėjimo įrankiai sukonfigūruoti nuskaityti modulio būseną.

Rekomendacijos

Naudokite aukštos kokybės vienmodį skaidulą ir LC dvipusius pataisymo laidus, pritaikytus tolimojo ryšio 1310 nm perdavimui, tinkamai tvarkykite kabelius, kad išvengtumėte staigių lenkimų, ir patikrinkite suderinamumą su savo komutatoriaus ar maršrutizatoriaus modeliu. Siekiant patikimo ilgalaikio veikimo, stebėkite DDM parametrus, kai palaikoma, ir reguliariai tikrinkite skaidulų jungtis bei pataisymo skydus, kad įterpimo nuostoliai išliktų maži.
