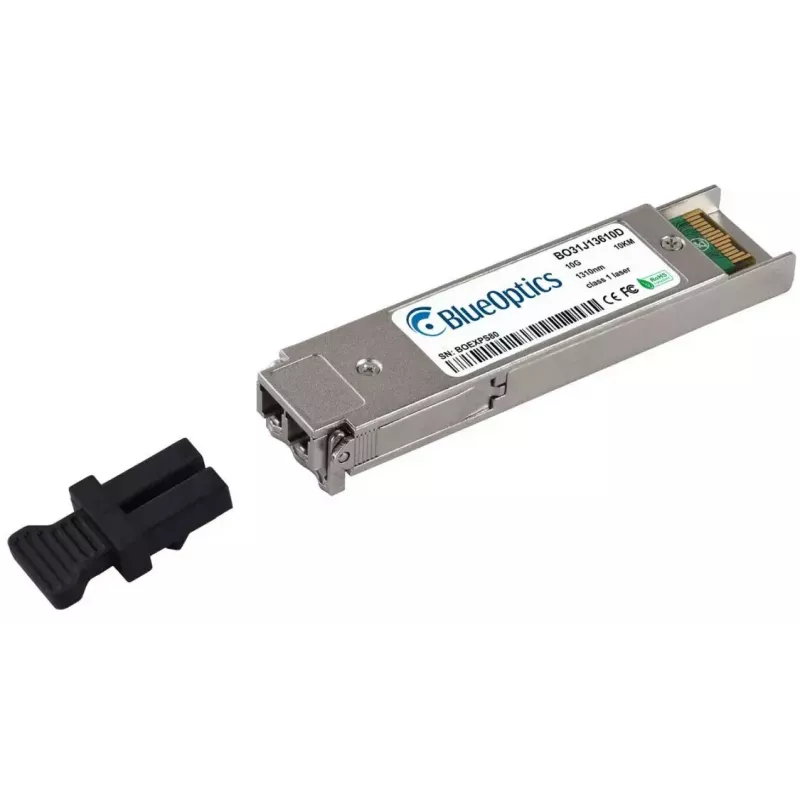

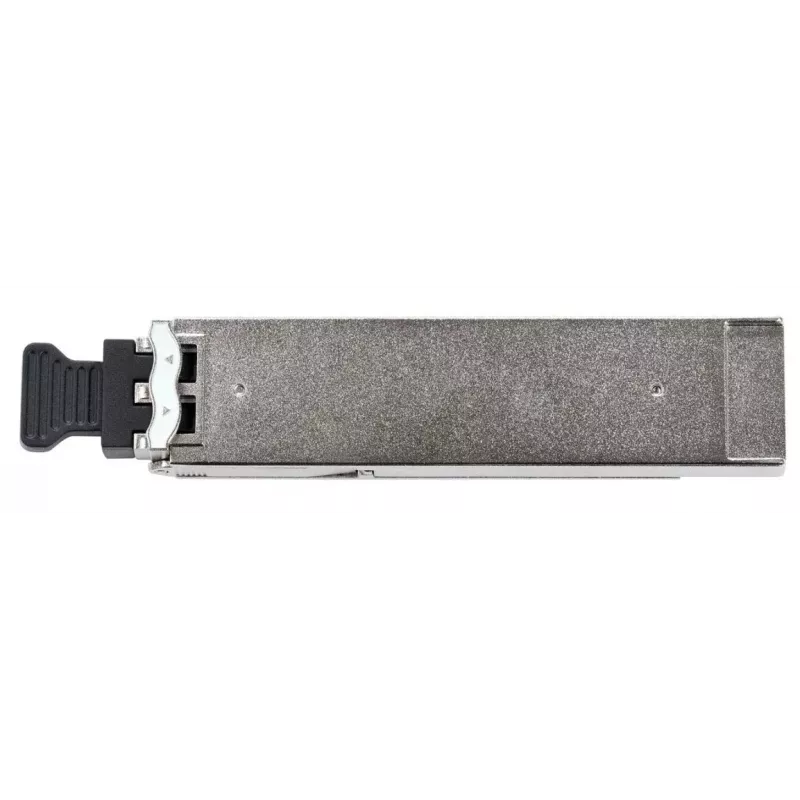

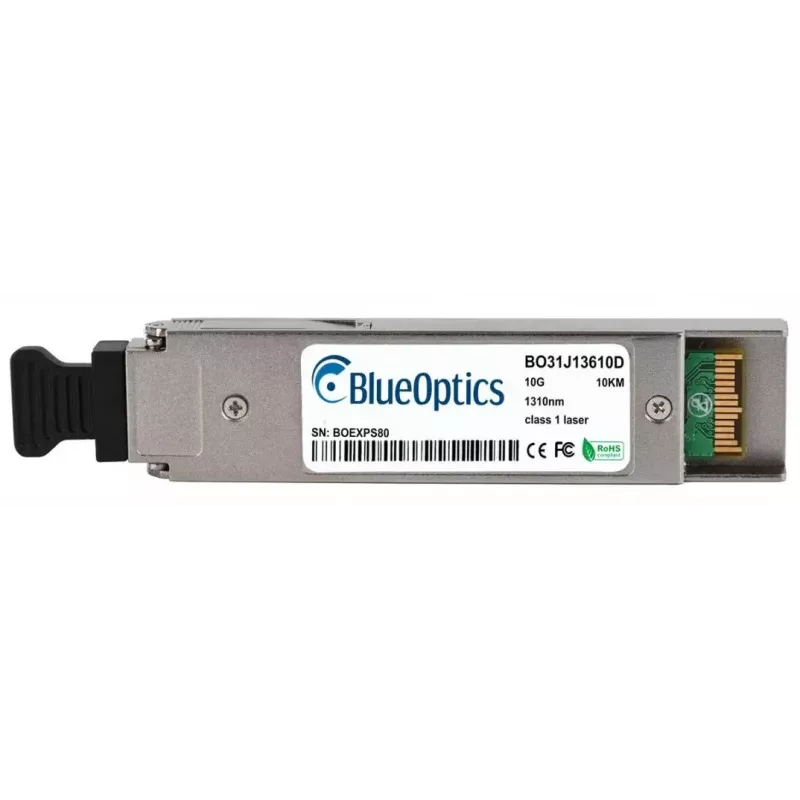

Skaidulinis optinis siųstuvas-imtuvas BlueOptics RDH901008/1-BO 10000 Mbit/s XFP 1310 nm

Skaidulinis optinis siųstuvas-imtuvas BlueOptics RDH901008/1-BO yra 10G XFP modulis, sukurtas didelės spartos vienmodėms jungtims. Jis palaiko maksimalią 10000 Mbit/s duomenų perdavimo spartą ir veikia 1310 nm bangos ilgiu, naudodamas XFP sąsają su LC dvipusiu optiniu jungimu. Modulis yra kompaktiškame metaliniame korpuse, reikalauja 3,3 V maitinimo ir sveria maždaug 4 g, todėl tinkamas integruoti į komutatorius, maršrutizatorius ir kitas tinklo platformas, priimančias XFP modulius.

Privalumai

Šis XFP siųstuvas-imtuvas užtikrina 10GBASE-LR klasės perdavimą vienmode skaidula su vienu metu veikiančiais perdavimo ir priėmimo kanalais per LC dvipusę jungtį. Metalinis korpusas suteikia mechaninį patikimumą ir terminį stabilumą, o lengva konstrukcija supaprastina tvarkymą ir montavimą. Modulis palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą stebėti maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priėmimo galią ir temperatūrą, leidžiančią nuotoliniu būdu diagnozuoti veikimą ir greičiau šalinti triktis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite siųstuvą-imtuvą į suderinamą XFP lizdą savo tinklo įrenginyje, laikydamiesi įrenginio gamintojo įdėjimo ir išėmimo tvarkos. Prijunkite LC dvipusį vienmodį komutacinį kabelį prie modulio, užtikrindami teisingą perdavimo/priėmimo sujungimą. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį ir, jei reikia, įjunkite arba patikrinkite DDM/DOM ataskaitas įrenginio valdymo sąsajoje, kad stebėtumėte veikimo parametrus. Laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių dirbdami su moduliu ir nelieskite optinių jungčių galų paviršių.

Rekomendacijos

Norint užtikrinti patikimas tolimojo ryšio jungtis, naudokite sertifikuotą vienmodę skaidulą ir mažų nuostolių LC jungtis. Patvirtinkite pagrindinio įrenginio suderinamumą su XFP 10GBASE-LR moduliais ir įjunkite DDM/DOM palaikymą tinklo įrenginyje, kad pasinaudotumėte realaus laiko diagnostika. Prieš sujungdami nuvalykite optines jungtis ir laikykitės gamintojo nurodymų dėl darbo temperatūros ir maitinimo ribų, kad maksimaliai prailgintumėte tarnavimo laiką.
