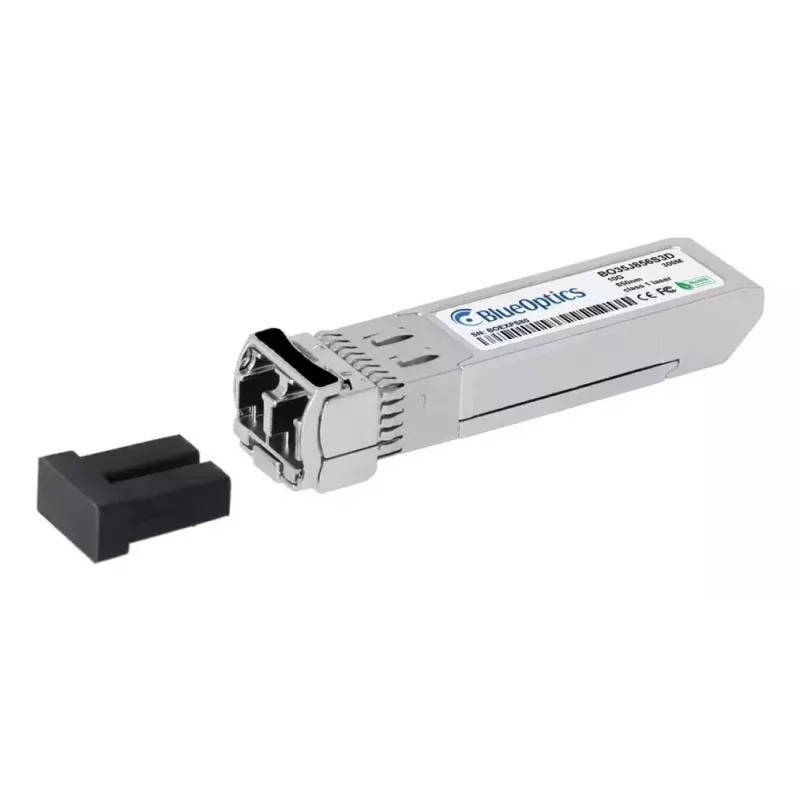

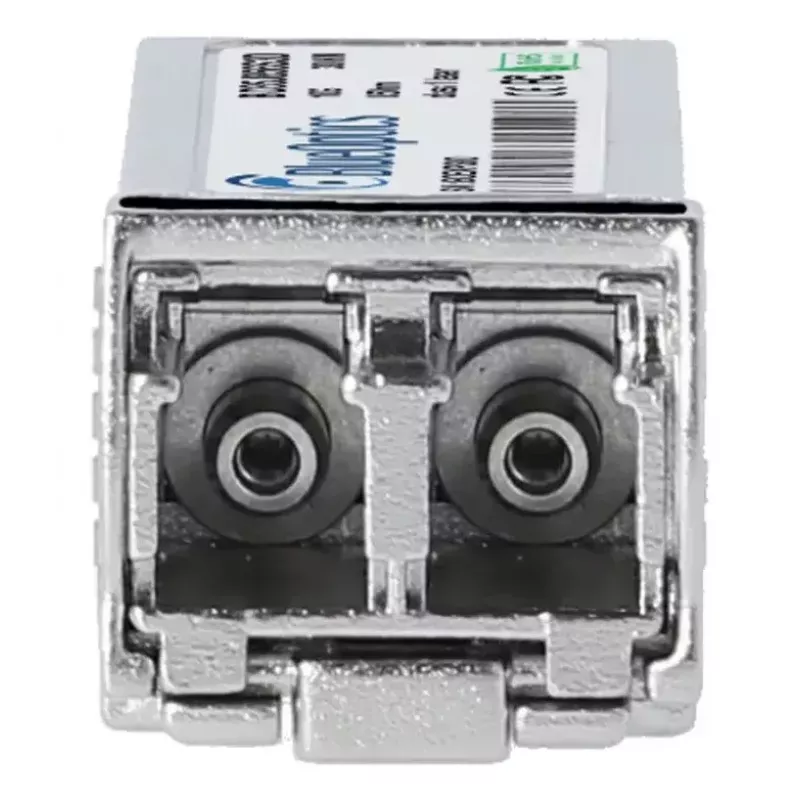

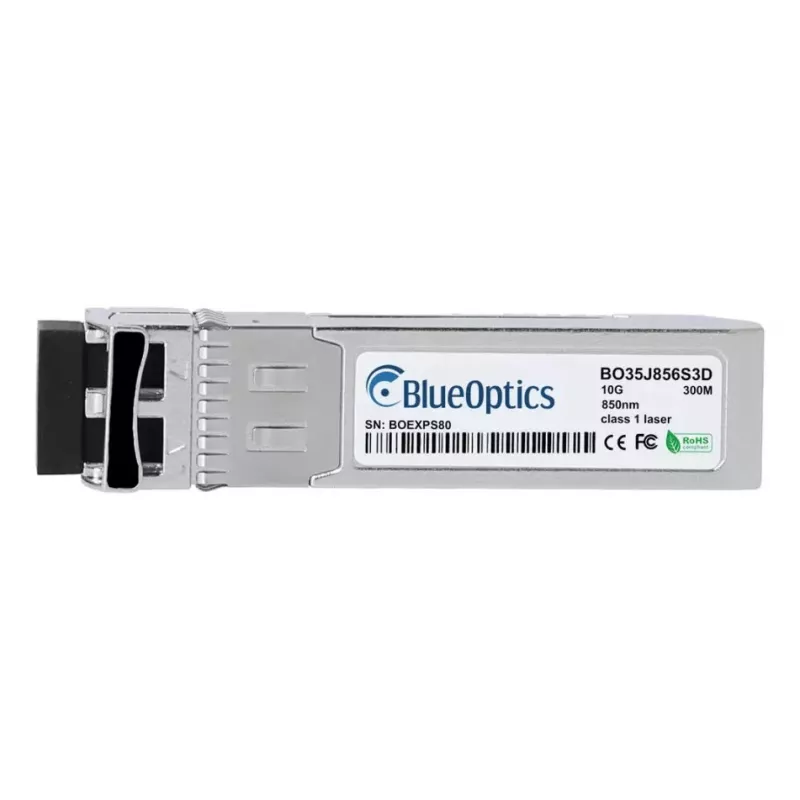

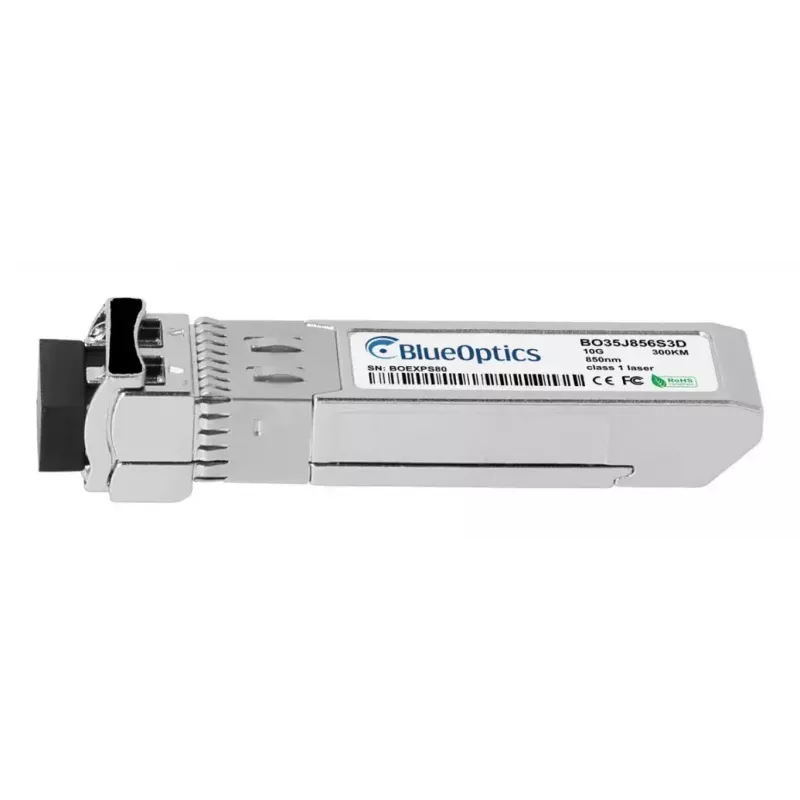

Skaidulinis optinis siųstuvas-imtuvas BlueOptics MP-S851X3-NCLM5-BO 10000 Mbit/s SFP+

BlueOptics MP-S851X3-NCLM5-BO yra 10G SFP+ skaidulinis optinis siųstuvas-imtuvas, skirtas didelės spartos daugiamodėms optinėms jungtims. Jis palaiko maksimalų 10000 Mbit/s duomenų perdavimo spartą ir naudoja LC dvipusę jungtį su 850 nm siųstuvo ir imtuvo bangos ilgiais pagal 10GBASE-SR specifikacijas. Modulis atitinka CE, RoHS ir FCC standartus ir yra tinkamas montuoti į jungiklių, maršrutizatorių, saugojimo sistemų ir kitų tinklo įrenginių SFP+ prievadus, kurie palaiko MSA suderinamus 10GBASE-SR SFP+ modulius.

Privalumai

Šis SFP+ siųstuvas-imtuvas pasižymi MSA atitinkančiu formos koeficientu ir LC dvipusiu daugiamodžiu jungiamumu, leidžiančiu paprastai įstatyti į suderinamus prievadus. Integruotas siųstuvas ir imtuvas, veikiantis 850 nm bangos ilgiu, palaiko trumpojo nuotolio 10GBASE-SR ryšį per daugiamodį pluoštą, o modulio patikrintas suderinamumas su įprastomis aparatinėmis platformomis sumažina integravimo pastangas. Pagamintas iš aukštos kokybės optinių ir elektroninių komponentų, siųstuvas-imtuvas turi skaitmeninę diagnostikos funkciją, leidžiančią realiu laiku stebėti maitinimo įtampą, lazerio srovę, siuntimo/gavimo galią ir temperatūrą, jei tai palaiko pagrindinis įrenginys.

Tinkama naudoti

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite BlueOptics SFP+ modulį į tuščią aktyvaus tinklo įrenginio SFP+ lizdą, kol jis spragtelėdamas užsifiksuos. Prijunkite LC dvipusius daugiamodžius pluošto pataisymo laidus prie modulio, užtikrindami teisingą siunčiančio ir priimančio pluoštų orientaciją. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką, įjunkite prieigą prie DDM/DOM duomenų įrenginio valdymo sąsajoje, kad galėtumėte stebėti veikimo parametrus, tokius kaip temperatūra, maitinimo įtampa ir optinė galia. Saugiam pašalinimui išjunkite prievadą pagal įrangos gamintojo procedūrą ir švelniai ištraukite modulį naudodami atlaisvinimo mechanizmą.

Rekomendacijos

Naudokite daugiamodį pluoštą (OM3/OM4) patikimam 10GBASE-SR veikimui numatytais trumpais atstumais, laikykite pluošto jungtis švarias ir po įdiegimo patikrinkite DDM/DOM rodmenis. Prieš diegiant patvirtinkite pagrindinio įrenginio suderinamumą su MSA atitinkančiais SFP+ moduliais ir laikykitės gamintojo nurodymų dėl karšto prijungimo ir prievadų įjungimo.
