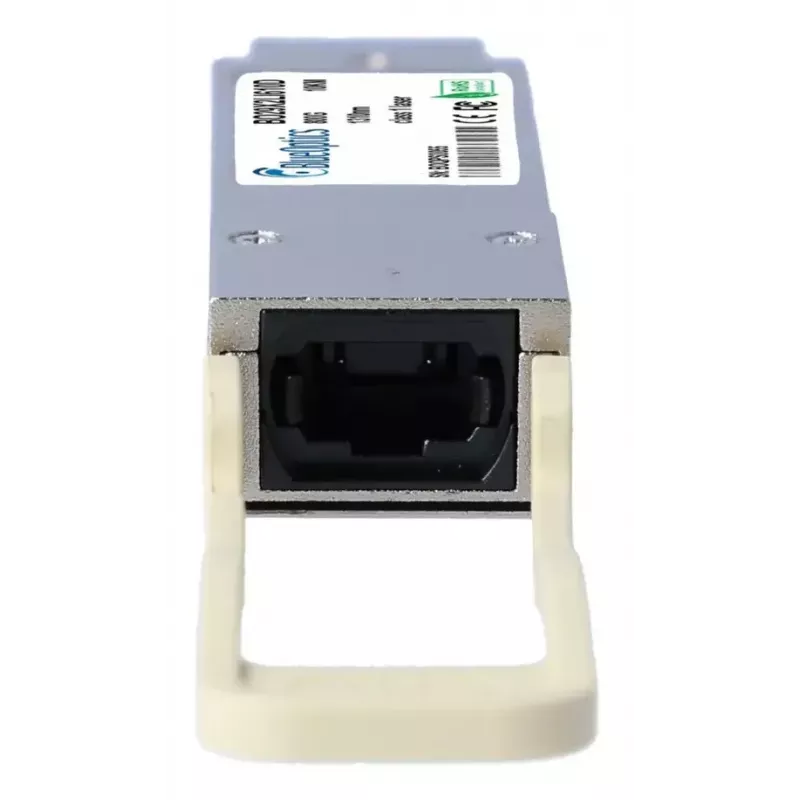

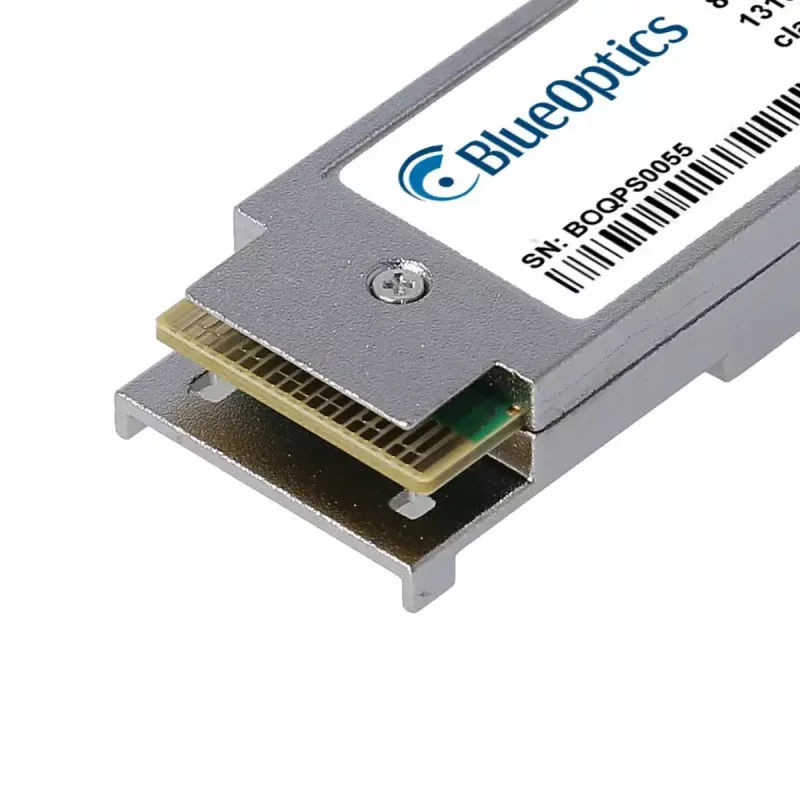

Skaidulinis optinis siųstuvas-imtuvas BlueOptics MMA1T00-VS-BO 20000 Mbit/s QSFP56

BlueOptics MMA1T00-VS-BO yra skaidulinis optinis siųstuvas-imtuvas, skirtas didelio tankio, trumpojo nuotolio duomenų perdavimui. Su QSFP56 sąsaja ir didžiausia 20000 Mbit/s duomenų perdavimo sparta šis modulis palaiko daugiamodės skaidulos perdavimą naudojant MTP/MPO jungtį. Siųstuvas-imtuvas įgyvendina 200GBASE-SR4 funkcionalumą su 850 nm siuntimo ir priėmimo bangos ilgiais ir yra skirtas integruoti į įprastas tinklo aparatinės įrangos platformas, priimančias QSFP56 modulius. Įrenginys yra kompaktiškas ir lengvas (apie 40 g) bei turi sidabrinės spalvos korpusą, užtikrinantį standartinį suderinamumą su stovais ir korpusais.

Privalumai

BlueOptics MMA1T00-VS-BO siūlo standartizuotą QSFP56 formos faktorių, supaprastinantį montavimą į suderinamus komutatorius, maršrutizatorius ir saugojimo sistemas. Jo MTP/MPO daugiamodė jungtis įgalina lygiagrečius optinius kanalus didelei bendrai pralaidumui, išlaikant kompaktiškus kabelius. Nurodytas maksimalus 100 m perdavimo atstumas daugiamode skaidula ir ilgas vidutinis laikas tarp gedimų (MTBF) prisideda prie nuspėjamo veikimo ir sumažintų paslaugų pertrūkių. Modulis suderinamas su MSA palaikomomis QSFP56 sąsajomis, todėl yra praktiškas pasirinkimas tankioms duomenų centrų ir įmonių tinklų aplinkoms.

Tinka

• Didelio tankio duomenų centrų komutatorių aukštynkryptėms jungtims ir magistralinėms jungtims
• Agregavimo jungtims tarp komutatorių ir maršrutizatorių miestelių tinkluose
• Saugojimo tinklo (SAN) jungtims, kurioms reikalinga trumpojo nuotolio daugiamodė optika
• Serverių arba tinklo sąsajos moduliams sistemose, priimančiose QSFP56 siųstuvus-imtuvus

Pagrindinės specifikacijos

• Sąsaja: QSFP56
• Didžiausia duomenų perdavimo sparta: 20000 Mbit/s
• Optinis standartas: 200GBASE-SR4 (daugiamodis)
• Bangos ilgis (Tx/Rx): 850 nm
• Jungties tipas: MTP/MPO
• Maksimalus perdavimo atstumas: 100 m (daugiamodė skaidula)
• Svoris: 0.04 kg
• Spalva: Sidabrinė
• Patikimumas: MTBF apie 3 000 000 valandų

Kaip naudoti

Įdiekite BlueOptics MMA1T00-VS-BO įstatydami QSFP56 modulį į suderinamą QSFP56 prievadą komutatoriuje, maršrutizatoriuje arba pagrindiniame adapteryje, kol jis užsifiksuos. Naudokite MTP/MPO daugiamodį skaidulinį kabelį, nutiestą pagal jūsų stovo planą, ir prijunkite kabelį prie modulio MTP/MPO lizdo, užtikrindami teisingą skaidulos rakto išlygiavimą. Patikrinkite, ar pagrindinis įrenginys atpažįsta siųstuvą-imtuvą ir ar sąsajos nustatymai atitinka numatytą 200GBASE-SR4 konfigūraciją. Stebėkite ryšio būsenos indikatorius ir įrenginio diagnostiką, kad patvirtintumėte tinkamą signalo buvimą ir optinės galios lygius.

Rekomendacijos

Naudokite kokybišką OM3/OM4 daugiamodę skaidulą atkarpoms iki nurodyto 100 m, kad užtikrintumėte tikėtiną veikimą. Prieš sujungdami laikykite jungčių galinius paviršius švarius ir apsaugotus, kad išvengtumėte signalo praradimo. Diegdami modulius specifinėje gamintojo aparatinėje įrangoje, laikykitės gamintojo ir platformos suderinamumo sąrašų, kad užtikrintumėte programinės įrangos ir ryšio derėjimo palaikymą.
