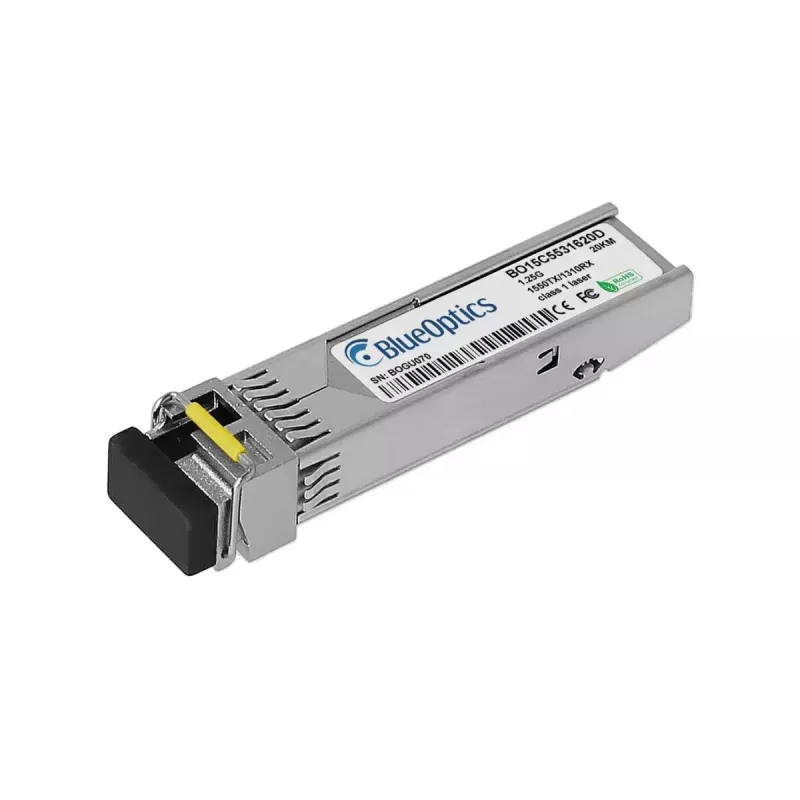

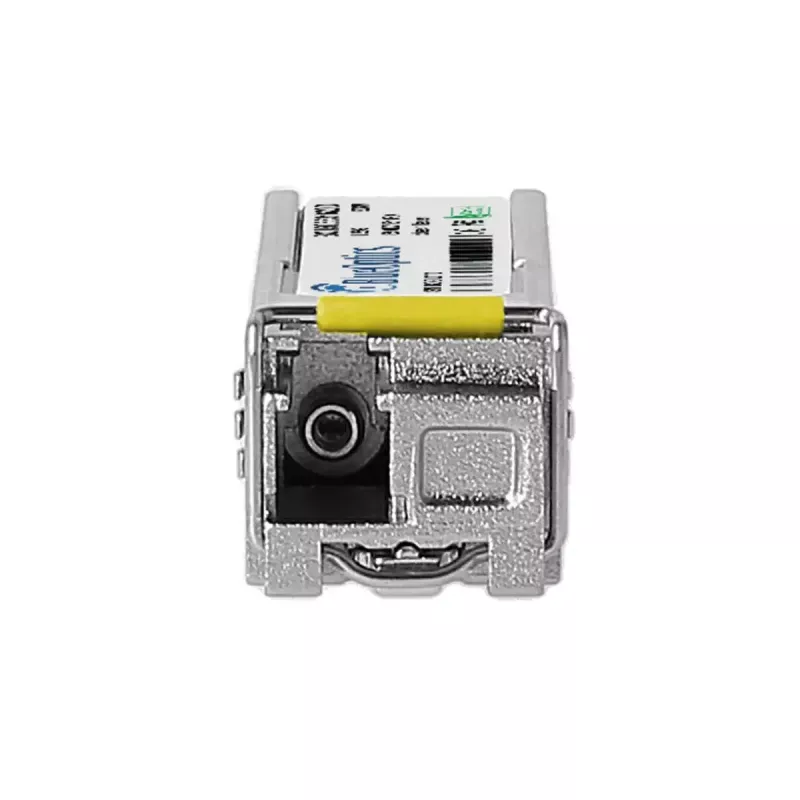

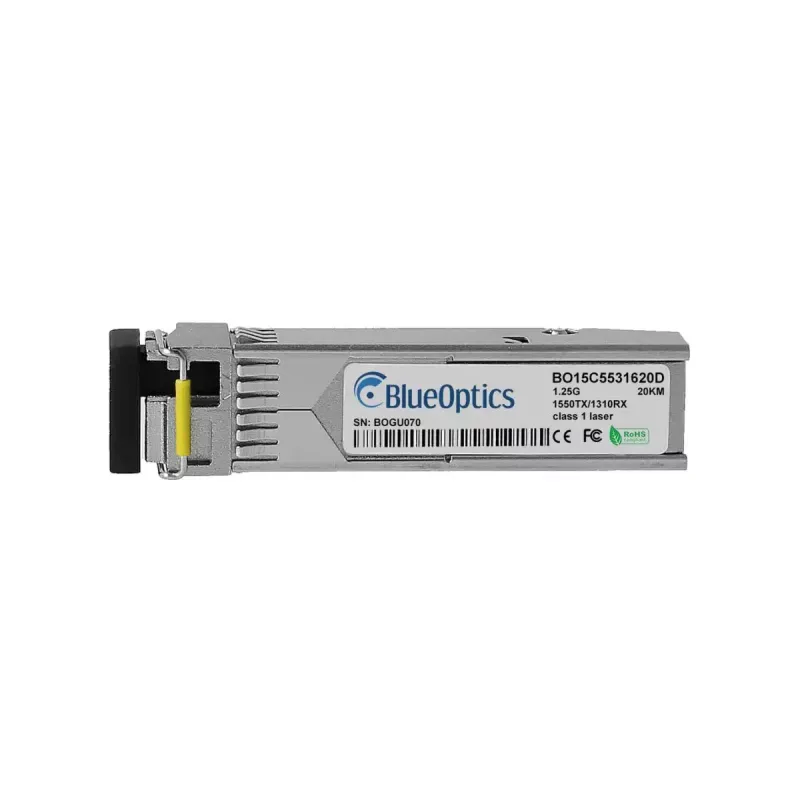

Skaidulinis optinis siųstuvas-imtuvas BlueOptics MGB-TLB20-BO SFP 20000 m

BlueOptics MGB-TLB20-BO SFP 20000 m yra skaidulinis optinis siųstuvas-imtuvas, skirtas vienmodėms jungtims iki 20 kilometrų. Aliuminiame korpuse, sveriančiame 20 g, šis SFP modulis palaiko 1000BASE-BX-D veikimą su LC simplex jungtimi ir atskirais siųstuvo bei imtuvo bangos ilgiais, užtikrinančiais dvikryptį perdavimą viena skaidula. Modulis atitinka MSA formos faktoriaus ir elektrines specifikacijas, todėl jį lengva integruoti į suderinamą tinklo įrangą.

Privalumai

Modulis užtikrina tolimojo veikimo optinį ryšį iki 20 000 m, išlaikydamas suderinamumą su MSA reikalavimus atitinkančiais SFP prievadais. Aliumininis korpusas suteikia mechaninę apsaugą ir šilumos išsklaidymą montuojant į stelažus arba lauko sąlygomis. Siųstuvas-imtuvas tinkamas Gigabit Ethernet, Fibre Channel over Ethernet ir SDH/SONET programoms iki 1,25 Gbps sparta ir palaiko skaitmeninį diagnostikos stebėjimą, kai pagrindinė įranga įgyvendina DDM/DOM.

Tinka

• Vienmodėms skaidulinėms jungtims, kurioms reikalingas tolimasis ryšys (iki 20 km)
• Gigabit Ethernet magistralėms tarp komutatorių ir maršrutizatorių
• Duomenų centrų įrangos, saugojimo sistemų ir telekomunikacijų įrenginių sujungimui
• Aplinkoms, kuriose reikalingos LC simplex jungtys ir dvikryptis perdavimas viena skaidula

Pagrindinės specifikacijos

• Formos faktorius: SFP (atitinka MSA)
• Veikimo režimas: 1000BASE-BX-D (dvikryptis viena skaidula)
• Maksimalus jungties atstumas: 20 000 m (vienmodė skaidula)
• Duomenų sparta: iki 1,25 Gbps
• Jungtis: LC simplex
• Siuntimo bangos ilgis: 1310 nm (TX)
• Priėmimo bangos ilgis: 1550 nm (RX)
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg
• Palaikomos funkcijos: skaitmeninis diagnostinis stebėjimas (jei palaiko pagrindinė įranga)

Kaip naudoti

Įdėkite BlueOptics MGB-TLB20-BO į laisvą suderinamo komutatoriaus, maršrutizatoriaus ar kito tinklo įrenginio SFP lizdą, kai įrenginys išjungtas, arba laikydamiesi gamintojo karštojo keitimo nurodymų. Prijunkite tinkamą vienmodį LC simplex komutacinį kabelį arba pataisos skydelį, užtikrindami teisingą poliškumą dvikrypčiam perdavimui viena skaidula. Patikrinkite jungties būseną ir modulio atpažinimą pagrindinio įrenginio sąsajoje; įjunkite DDM/DOM stebėjimą, jei platforma palaiko šią funkciją. Dirbdami su moduliu laikykitės standartinių ESD atsargumo priemonių, o optinės jungties apsauginius gaubtelius laikykite uždėtus iki prijungimo.

Rekomendacijos

Norint optimalaus veikimo, naudokite vienmodę skaidulą, skirtą tolimojo ryšio jungtims, ir aukštos kokybės LC simplex pataisos laidus. Prieš diegdami patikrinkite pagrindinės įrangos suderinamumą su 1000BASE-BX-D ir DDM palaikymą. Reguliariai tikrinkite ir valykite jungtis, kad išlaikytumėte signalo kokybę ir išvengtumėte optinės galios praradimo.
