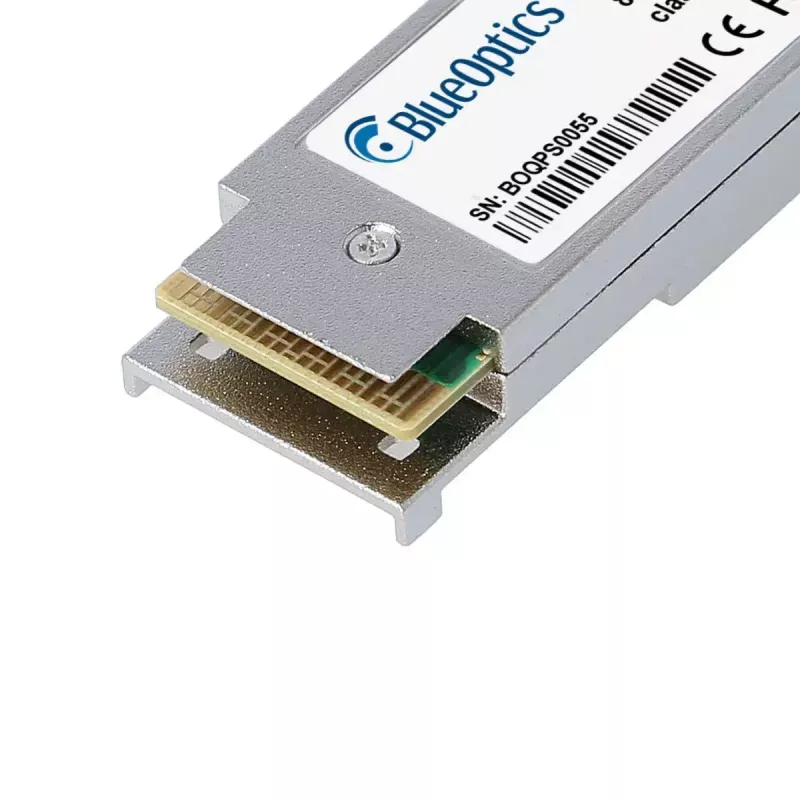

Skaidulinis optinis siųstuvas-imtuvas BlueOptics F5-UPG-QSFP+PSM4-BO 40000 Mbit/s OSFP

„BlueOptics F5-UPG-QSFP+PSM4-BO“ yra skaidulinis optinis siųstuvas-imtuvas, skirtas 40 Gbit/s tinklams. Jis naudoja OSFP sąsają QSFP formos faktoriuje ir palaiko MPO/MTP daugiaskaidulius sujungimus. Modulis siunčia ir priima optinius signalus 1310 nm bangos ilgiu, atitinka CE, RoHS ir FCC standartus bei yra suprojektuotas ilgam eksploatavimo laikui, o nurodytas vidutinis laikas tarp gedimų yra 3 000 000 valandų. Jis suderinamas su įprastomis tinklo platformomis, priimančiomis QSFP/OSFP siųstuvus-imtuvus, ir skirtas naudoti didelės spartos optinėse jungtyse per daugiamodes skaidulas.

Privalumai

Siųstuvas-imtuvas užtikrina didelį duomenų pralaidumą iki 40 000 Mbit/s ir MPO/MTP jungtį daugiaskaidulėms linijoms, todėl sudaromos agreguotos didelio pralaidumo jungtys. Pagamintas pagal MSA mechaninius ir optinius QSFP modulių standartus, jame naudojami komponentai iš patikimų tiekėjų, užtikrinantys stabilų optinį veikimą ir ilgą tarnavimo laiką. Integruota skaitmeninė diagnostika (DDM/DOM) realiuoju laiku stebi maitinimo įtampą, lazerio srovę, siuntimo/priėmimo galią ir temperatūrą, palaikydama nuotolinį trikčių šalinimą ir priežiūrą.

Tinka

• Didelės spartos tinklo aukštynkryptėms jungtims tarp komutatorių ir maršrutizatorių
• Duomenų centrų sujungimams ir serverių ūkių ryšiui
• Duomenų saugyklų tinklams (SAN) ir agregavimo jungtims
• Telekomunikacijų ir operatorinio lygio optinėms linijoms
• Aplinkoms, kuriose reikalingas DOM/DDM stebėjimas ir valdomas trikčių šalinimas

Pagrindinės specifikacijos

• Sąsajos tipas: OSFP formos faktorius, suderinamas su QSFP mechaniniu standartu
• Maksimalus duomenų perdavimo greitis: 40 000 Mbit/s (40 Gbit/s)
• Optinis bangos ilgis: 1310 nm siuntimui ir priėmimui
• Jungties tipas: MPO/MTP daugiaskaidulė jungtis
• Veikimo terpė: daugiamodės skaidulos linijos
• Spalva / korpusas: sidabrinis kompaktiškas siųstuvo-imtuvo korpusas
• Svoris: apie 0,04 kg
• Diagnostika: skaitmeninės diagnostikos stebėjimas (DDM/DOM), atitinkantis SFF-8472
• Standartų atitiktis: CE, RoHS, FCC
• Patikimumas: MTBF apie 3 000 000 valandų

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą OSFP/QSFP lizdą tiksliniame įrenginyje pagal aparatinės įrangos gamintojo nurodymus ir įsitikinkite, kad priimančioji platforma palaiko modulį, o jei reikia – ir DDM/DOM funkcijas. Prijunkite MPO/MTP skaidulinį pataisymo kabelį prie modulio ir nutieskite kabelį iki priimančiojo siųstuvo-imtuvo arba pataisymo skydo. Patikrinkite jungties būseną ir stebėkite diagnostinius parametrus per priimančiosios įrangos valdymo sąsają. Dirbdami su moduliu laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių ir nelieskite optinių sąsajų; laikykite dulkių apsauginius dangtelius iki galutinio prijungimo.

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, derinkite siųstuvą-imtuvą su MPO/MTP pataisymo kabeliais ir pataisymo skydais, pritaikytais 40 Gbit/s daugiamodėms jungtims, ir patvirtinkite, kad abiejuose jungties galuose naudojama suderinama optika ir siųstuvų-imtuvų tipai. Įsitikinkite, kad priimančiojo įrenginio programinė įranga ir tvarkyklė palaiko trečiųjų šalių siųstuvus-imtuvus, o jei reikia nuotolinės diagnostikos, įjunkite DDM/DOM. Palaikykite švarias optines jungtis ir laikykitės savo organizacijos kabelių tiesimo bei lenkimo spindulio rekomendacijų, kad išsaugotumėte signalo vientisumą.
