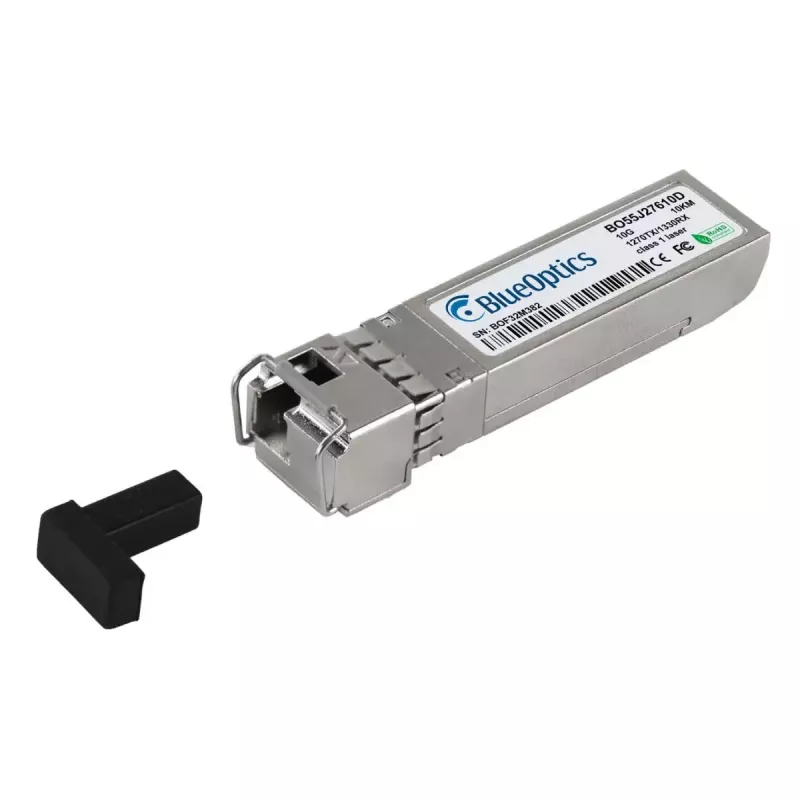

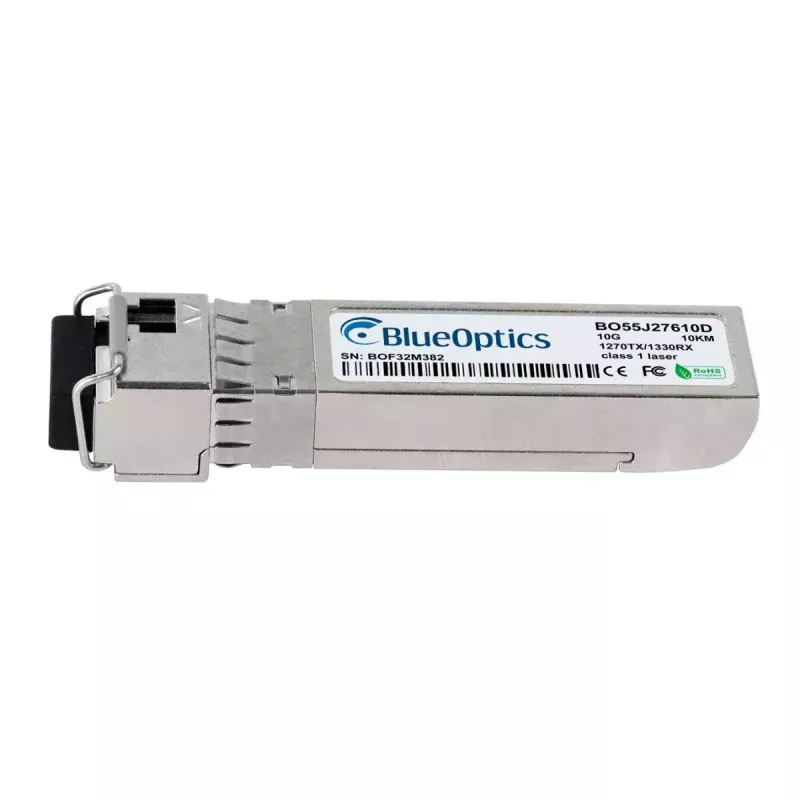

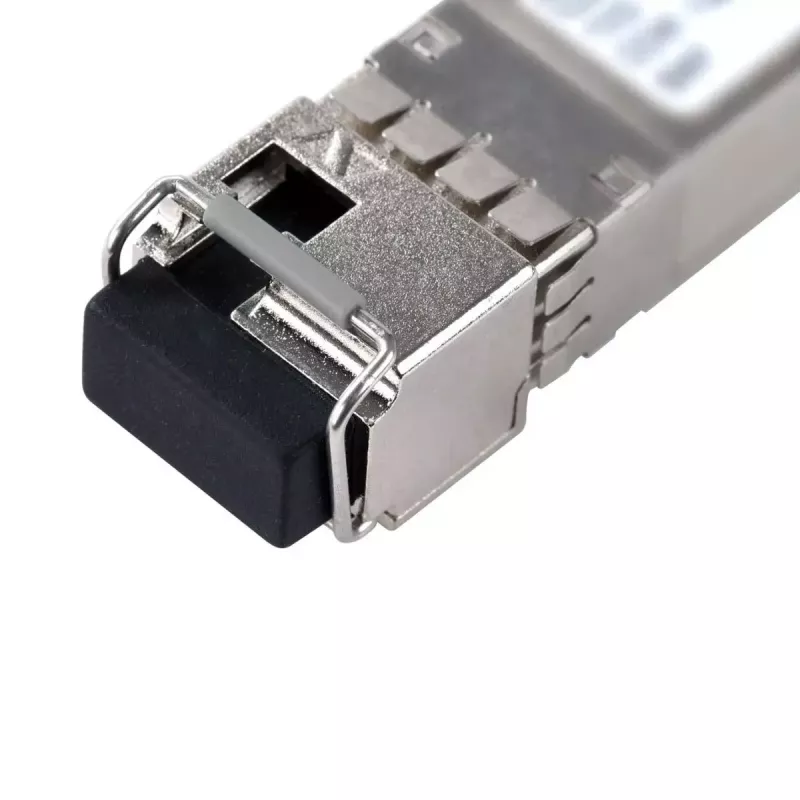

Skaidulinis optinis siųstuvas-imtuvas BlueOptics 740-096089-BO SFP+ 10000 m Aliuminis 20 g

BlueOptics 740-096089-BO SFP+ 10000 m Aliuminis 20 g yra skaidulinis optinis siųstuvas-imtuvas, skirtas 10G optinėms jungtims per vienmodę skaidulą. Jis įgyvendina 10GBASE-BX-U perdavimo schemą su simpleksine LC jungtimi ir palaiko vienalaikį siuntimo bei priėmimo veikimą vienoje skaiduloje, naudodamas skirtingus bangos ilgius TX ir RX. Modulis yra įdėtas į lengvą aliuminio korpusą ir sveria apie 20 g, todėl tinkamas naudoti duomenų centrų komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje, palaikančioje SFP+ formos modulius.

Privalumai

Šis SFP+ siųstuvas-imtuvas užtikrina didelės spartos 10 Gbps duomenų perdavimą iki 10 000 m atstumu vienmode skaidula. Įrenginys atitinka MSA SFP+ mechaninius ir optinius standartus ir turi skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir priėmimo optinę galią bei temperatūrą. Komponentai ir optiniai elementai parinkti atsižvelgiant į patvarumą ir stabilų veikimą, taip užtikrinant ilgesnį eksploatavimo laiką ir didelę vidutinę trukmę tarp gedimų.

Tinka

• 10 Gbps eterneto jungtims per vienmodę skaidulą
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Kampuso ir miesto jungtims iki 10 km
• Aplinkoms, kuriose reikalingos LC simpleksinės jungtys ir SFP+ suderinamumas

Pagrindinės specifikacijos

• Formos tipas: SFP+
• Duomenų sparta: 10 Gbps
• Optinis tipas: Vienmodė skaidula
• Jungtis: LC simpleksinė
• Bangos ilgiai: TX 1330 nm / RX 1270 nm (dvikryptis viena skaidula)
• Maksimalus ryšio atstumas: iki 10 000 m (10 km)
• Korpuso medžiaga: aliuminis
• Svoris: apie 20 g
• Skaitmeninė diagnostika: DDM / DOM (suderinama su SFF-8472)

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamos tinklo įrangos SFP+ lizdą, kol spragtels, ir įsitikinkite, kad įrenginys palaiko 10GBASE-BX-U modulius ir DDM, jei reikia stebėjimo. Prijunkite tinkamą vienmodį LC simpleksinį skaidulinį kabelį, laikydamiesi teisingos TX ir RX orientacijos nuotoliniame gale. Po įdiegimo patikrinkite ryšio būseną ir DDM parametrus per prieglobos įrenginio valdymo sąsają. Dirbdami su moduliu laikykitės standartinių elektrostatinės iškrovos atsargumo priemonių ir nelieskite optinės sąsajos.

Rekomendacijos

Norėdami pasiekti nurodytą 10 km diapazoną, naudokite aukštos kokybės vienmodžius pataisinius laidus ir, jei taikoma, tinkamus pataisinius skydus. Patvirtinkite suderinamumą su tiksline aparatinės įrangos platforma ir programine įranga; jei reikia DDM duomenų, įsitikinkite, kad priegloba palaiko SFF-8472. Ilgalaikiam patikimumui eksploatuokite modulį esant įrangos nurodytam temperatūros ir galios diapazonui ir periodiškai atlikite optinės galios patikrinimus per DDM sąsają.
