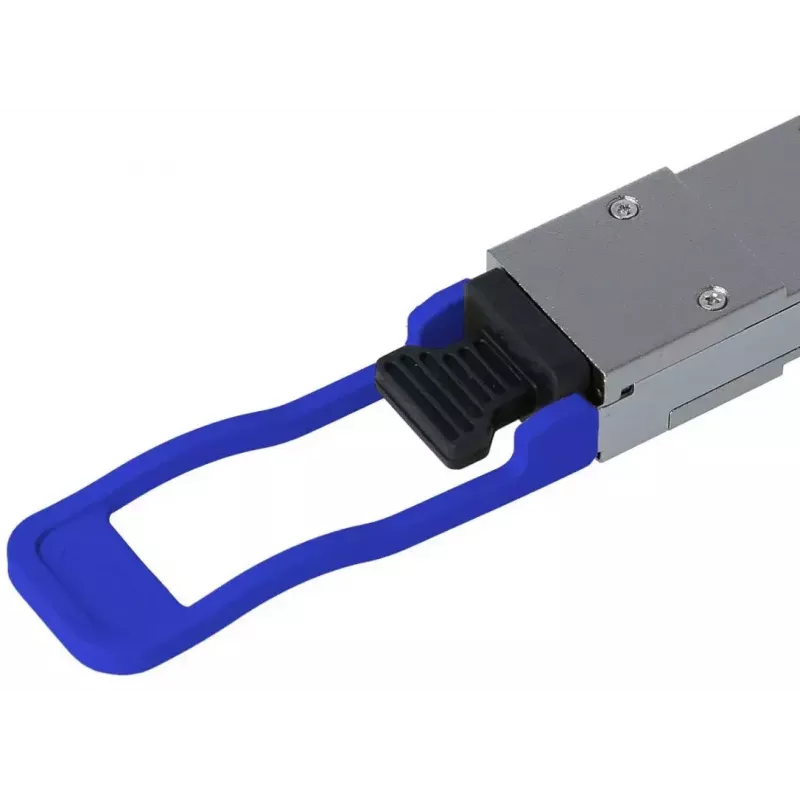

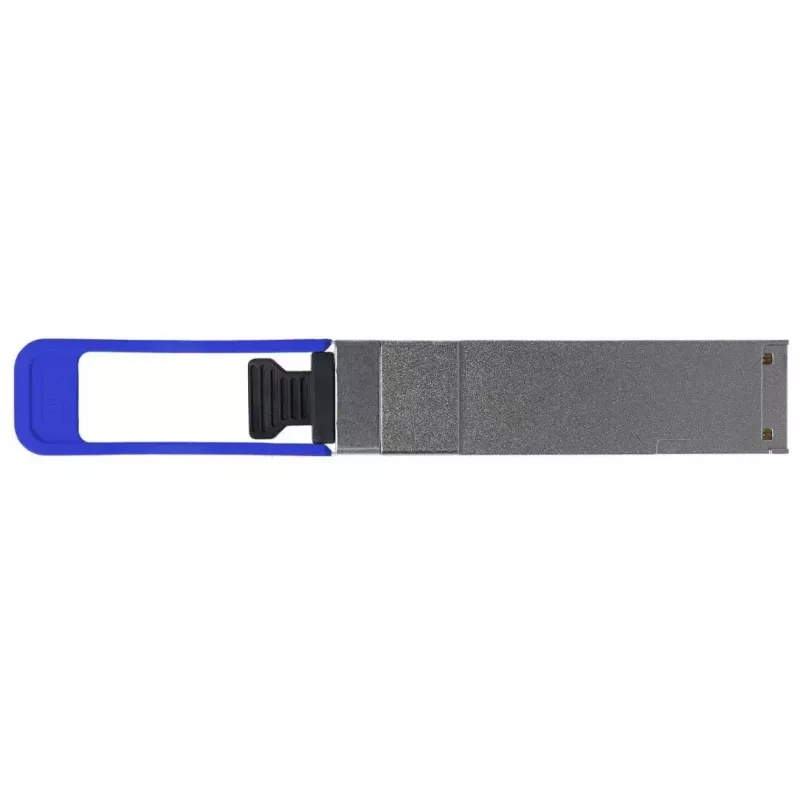

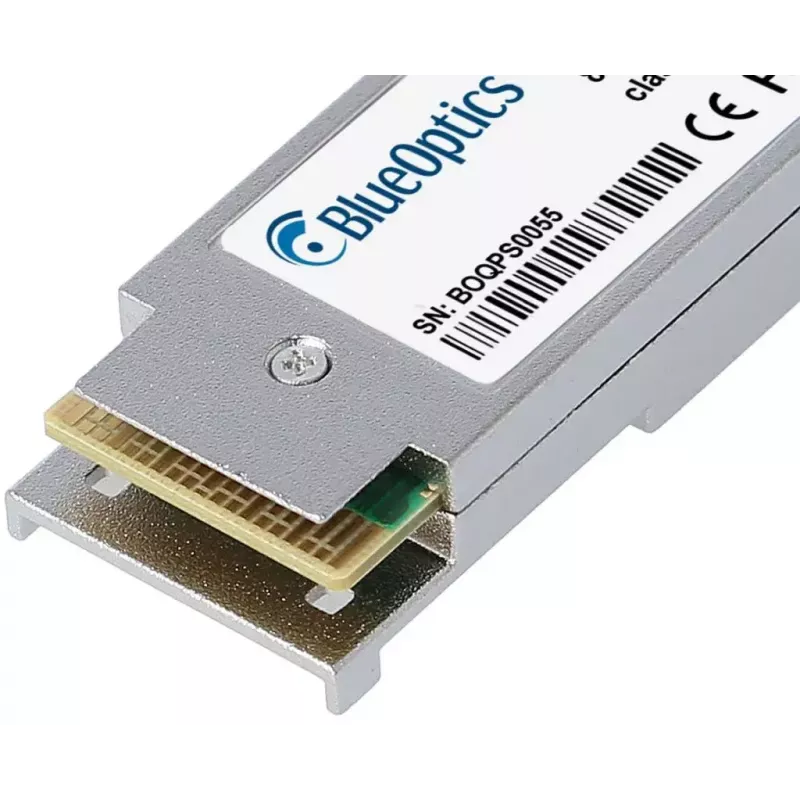

Skaidulinis optinis siųstuvas-imtuvas BlueOptics 407-BBGL-BO 40000 Mbit/s QSFP

„BlueOptics 407-BBGL-BO“ yra QSFP skaidulinis optinis siųstuvas-imtuvas, skirtas 40 Gbit/s tinklams. Jis palaiko iki 40000 Mbit/s duomenų perdavimo spartą ir naudoja QSFP sąsają su LC Duplex jungtimis vienmodėms skaidulinėms jungtims. Modulis suderinamas su „Dell“ platformomis, palaikančiomis lygiavertį 40GBASE-LR4 QSFP formos faktorių, ir veikia nuo 3,3 V maitinimo. Jo kompaktiškas metalinis korpusas yra maždaug 18,3 mm (P) x 72 mm (G) x 8,5 mm (A) dydžio ir sveria apie 0,02 kg, todėl tinka tankiai, didelės spartos tinklo įrangai.

Privalumai

Šis QSFP siųstuvas-imtuvas užtikrina 40G duomenų pralaidumą kompaktiškame, MSA reikalavimus atitinkančiame formos faktoriuje ir yra suderinamas su pagrindinėmis „Dell“ aparatinės įrangos platformomis, priimančiomis 40GBASE-LR4 QSFP sąsają. LC Duplex jungiamumo naudojimas leidžia vienu metu perduoti ir priimti kanalus vienmode skaidula. Modulis sukurtas stabiliam optiniam veikimui dideliais atstumais ir palaiko skaitmeninę diagnostinę stebėseną, kai priimančioji įranga įgalina DDM/DOM funkcijas, leidžiančias nuotoliniu būdu pasiekti maitinimo įtampos, lazerio poslinkio, išėjimo ir įėjimo galios bei modulio temperatūros duomenis.

Tinka

• 40 Gbit/s Ethernet agregavimo ir aukštynkrypčiams prievadams
• „Fibre Channel over Ethernet“ (FCoE) ir didelės spartos SAN jungtims
• Tolimojo veikimo vienmodėms skaidulinėms jungtims iki kelių kilometrų
• Jungikliams, maršrutizatoriams ir saugojimo sistemoms, palaikančioms 40G QSFP modulius

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP (Quad Small Form-factor Pluggable)
• Maksimali duomenų perdavimo sparta: 40000 Mbit/s
• Jungties tipas: LC Duplex (optinė)
• Optinė terpė: vienmodė skaidula
• Maitinimo įtampa: 3,3 V
• Gaminio spalva: sidabrinė
• Matmenys (P x G x A): maždaug 18,3 mm x 72 mm x 8,5 mm
• Svoris: ~0,02 kg

Kaip naudoti

Įdėkite „BlueOptics QSFP“ modulį į suderinamą QSFP lizdą priimančiajame įrenginyje, laikydamiesi gamintojo karštojo prijungimo procedūrų. Prijunkite LC Duplex vienmodžius skaidulinius pataisomuosius laidus prie modulio siuntimo ir priėmimo prievadų, laikydamiesi teisingo poliškumo. Užtikrinkite, kad priimančiojo įrenginio programinė įranga ir konfigūracija palaikytų 40GBASE-LR4 arba lygiavertę QSFP optiką, ir įgalinkite skaitmeninę diagnostinę stebėseną sistemoje, jei reikalingi realaus laiko optiniai parametrai. Laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkydami modulį ir nelieskite optinių sąsajų; laikykite apsauginius dulkių gaubtelius, kol atliekamos jungtys.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisomuosius laidus ir, jei yra, pataisomuosius skydus, kad išlaikytumėte optimalų signalo vientisumą. Patikrinkite priimančiojo įrenginio suderinamumą ir įgalinkite DDM/DOM palaikymą nuotolinei stebėsenai. Nenaudojamus siųstuvus-imtuvus laikykite antistatinėje pakuotėje ir su gaubteliais, kad apsaugotumėte optinius prievadus nuo užteršimo.
