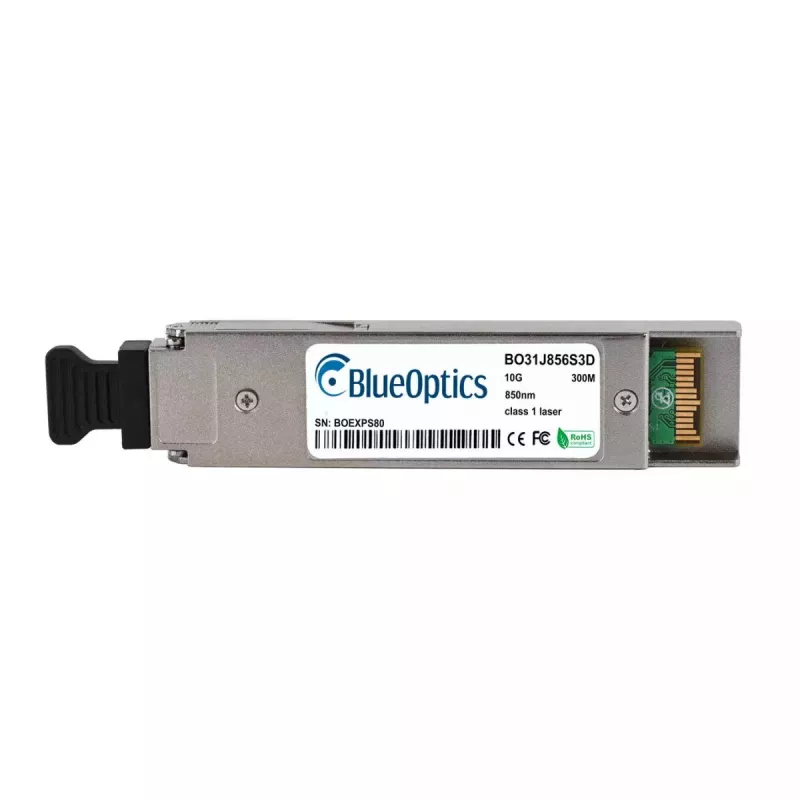

Skaidulinis optinis siųstuvas-imtuvas BlueOptics 3HE05830CA-BO XFP LC Aliuminis

BlueOptics 3HE05830CA-BO XFP LC aliuminis yra skaidulinis optinis siųstuvas-imtuvas, skirtas 10G spartos duomenų perdavimui daugiamode optine skaidula. Modulis naudoja XFP sąsają su LC dvipusiu jungikliu ir yra įdėtas į aliuminio korpusą. Sveriantis apie 20 g, jis atitinka MSA formos faktoriaus konvencijas ir yra skirtas naudoti tinklo įrangoje, palaikančioje suderinamus 10GBASE-SR XFP siųstuvus-imtuvus.

Privalumai

Modulis palaiko 10G optinį perdavimą daugiamode optine skaidula su atskirais siųstuvo ir imtuvo bangos ilgiais 850 nm, siūlydamas kompaktišką XFP formos faktorių ir LC jungiamumą dvipusėms jungtims. Pagamintas iš aliuminio ir pagamintas pagal MSA suderinamas specifikacijas, jis suteikia lengvą, pramoninį standartą atitinkantį variantą 10G jungtims integruoti komutatoriuose, maršrutizatoriuose ir saugojimo platformose. Siųstuvas-imtuvas yra suderinamas su platformomis, priimančiomis Alcatel/Nokia 3HE05830CA ekvivalentus 10GBASE-SR XFP modulius.

Tinka

• Trumpojo nuotolio 10G eterneto jungtims daugiamode optine skaidula duomenų centruose ir telekomunikacijų patalpose
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo matricų, priimančių XFP LC modulius
• Esamų tinklo prievadų atnaujinimui iki 10GBASE-SR, kai naudojamos LC dvipusės jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: XFP
• Jungties tipas: LC dvipusė
• Tipinis bangos ilgis: 850 nm (TX/RX daugiamodei skaidulai)
• Maks. nominali duomenų perdavimo sparta: 10 Gbps
• Tipinis pasiekiamumas daugiamode skaidula: iki ~300 m (priklausomai nuo skaidulos tipo ir jungties sąlygų)
• Korpuso medžiaga: aliuminis
• Svoris: ~0,02 kg

Kaip naudoti

Įdiekite XFP siųstuvą-imtuvą į suderinamą XFP prievadą komutatoriuje, maršrutizatoriuje ar kitoje tinklo įrangoje, kai įrenginys maitinamas pagal priimančiosios įrangos gamintojo nurodymus. Naudokite LC dvipusius daugiamodės skaidulos pataisomuosius laidus siunčiančiai ir priimančiai skaiduloms sujungti; laikykitės teisingo TX/RX suvedimo. Po fizinio įdiegimo patikrinkite, ar priimančioji įranga atpažįsta modulį ir ar jungties derybos baigiamos 10 Gbps sparta. Jei priimančioji įranga palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), įjunkite arba užklauskite diagnostiką, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, priimamą galią ir temperatūrą, jei prieinama.

Rekomendacijos

Užtikrinkite suderinamumą su tiksline aparatine įranga: patvirtinkite, kad tinklo įrenginys palaiko MSA suderinamus XFP siųstuvus-imtuvus ir, jei reikia, Alcatel/Nokia 3HE05830CA ekvivalentus modulius. Naudokite tinkamą daugiamodę skaidulą (OM3/OM4, kur reikia) ir kokybiškus LC pataisomuosius laidus, kad pasiektumėte numatomą pasiekiamumą ir signalo kokybę. Laikykitės ESD atsargumo priemonių tvarkant ir vadovaukitės priimančiosios įrangos gamintojo diegimo ir programinės įrangos rekomendacijomis optimaliam veikimui.
