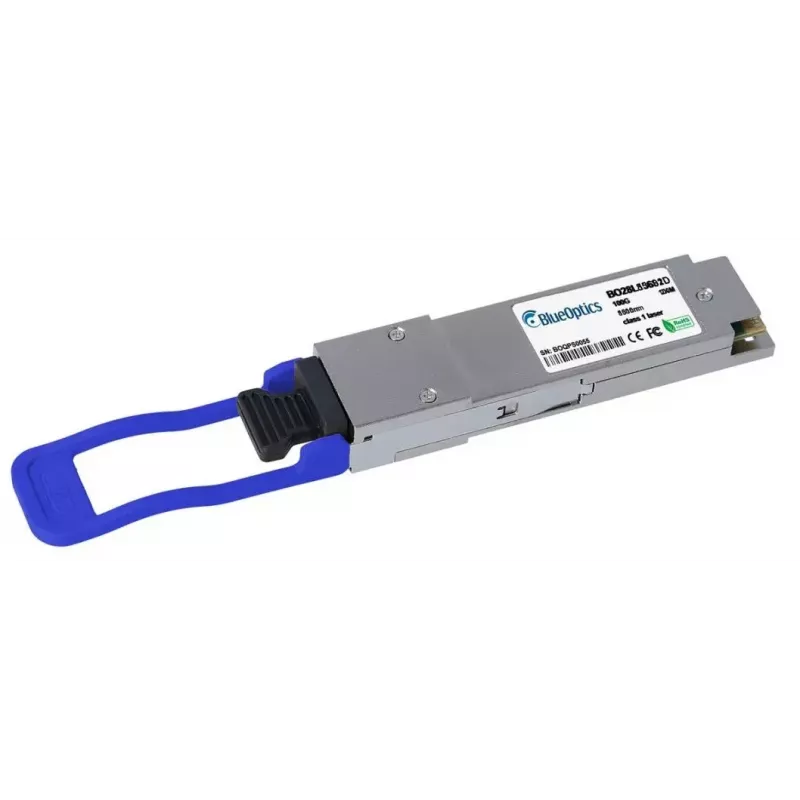

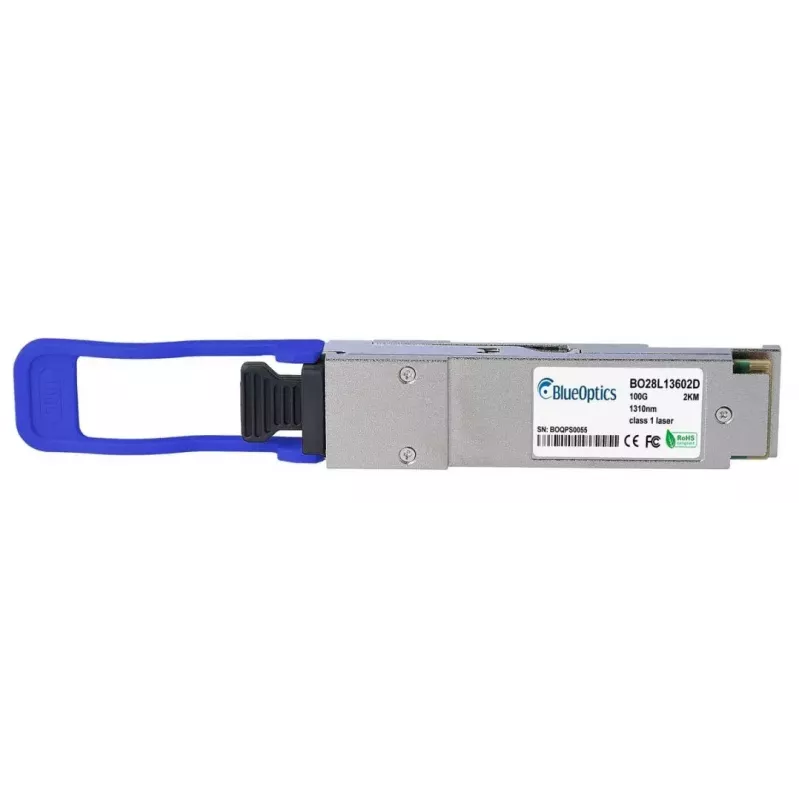

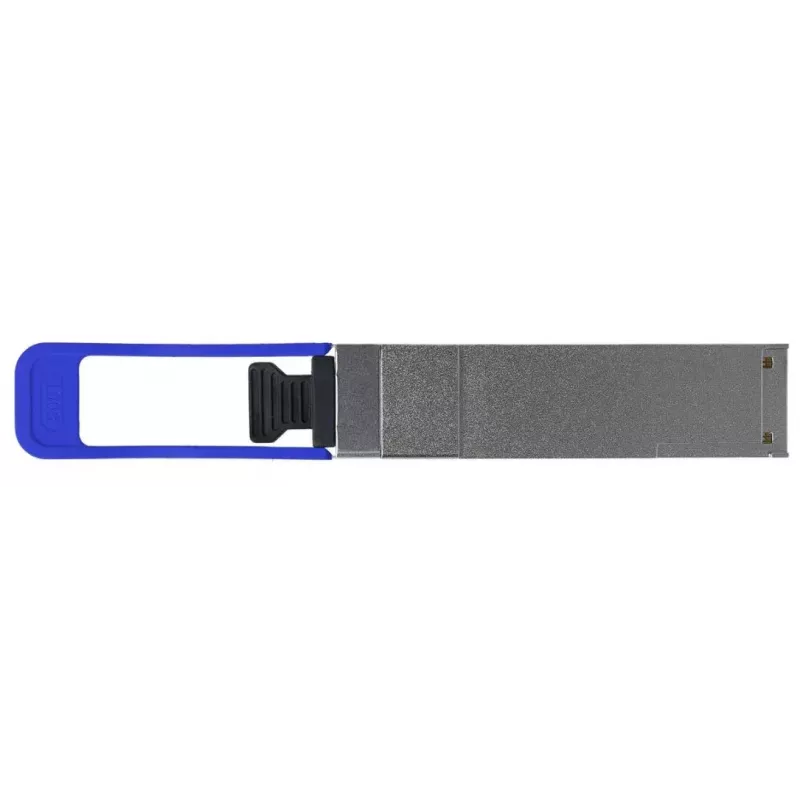

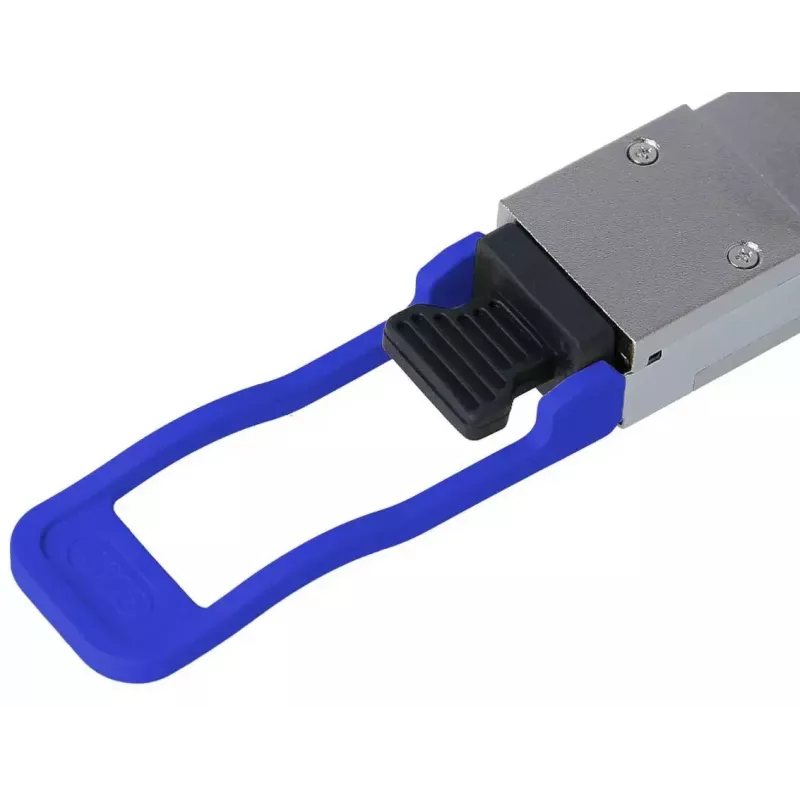

Skaidulinis optinis siųstuvas-imtuvas BlueOptics 10404-BO QSFP28 2000 m

BlueOptics 10404-BO QSFP28 2000 m yra skaidulinis optinis siųstuvas-imtuvas, sukurtas sparčiam 100G duomenų perdavimui vienmodėmis skaidulomis iki 2 km. Aliuminio korpuse, sveriančiame 40 g, šis QSFP28 modulis užtikrina kompaktišką, MSA standartus atitinkančią sąsają su LC dvipusiu jungiamumu tuo pačiu metu vykstantiems perdavimo ir priėmimo kanalams. Jame įdiegta CWDM4 optika, skirta palaikyti Ethernet, Fibre Channel over Ethernet ir kitus sparčiuosius protokolus, taip pat siūloma skaitmeninė diagnostikos stebėsena, teikianti informaciją apie ryšį realiuoju laiku.

Privalumai

Šis siųstuvas-imtuvas siūlo našumo ir patvarumo pusiausvyrą: CWDM4 optika 100G ryšiams ilgesniais vienmodžių skaidulų atstumais, tvirtas aliuminio korpusas, prisidedantis prie terminio stabilumo, ir lengvas 40 g formos faktorius, palengvinantis tvarkymą ir montavimą. Modulis pagamintas pagal pramonės MSA standartus, todėl yra plačiai suderinamas su QSFP28 prievadais ir palaiko skaitmeninę diagnostiką nuotoliniam maitinimo įtampos, lazerio poslinkio srovės, optinės galios ir temperatūros stebėjimui.

Tinka

• 100G Ethernet ryšiams tarp komutatorių ir maršrutizatorių duomenų centruose
• Sparčiajam saugojimo tinklui ir Fibre Channel over Ethernet
• Agregavimo ir stuburo-lapo architektūroms, kurioms reikia iki 2 km vienmodžių skaidulų jungčių
• Aplinkoms, kuriose skaitmeninė diagnostikos stebėsena (DDM/DOM) naudojama ryšio priežiūrai

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28
• Optinis standartas: 100GBASE‑CWDM4 (CWDM4 optika)
• Jungtis: LC dvipusė
• Maksimalus atstumas: iki 2000 m vienmodėmis skaidulomis
• Korpusas: aliuminis
• Svoris: 0,04 kg
• Skaitmeninė diagnostikos stebėsena: palaikoma (DDM/DOM, suderinama su SFF‑8472)

Kaip naudoti

Įstatykite QSFP28 modulį į suderinamą QSFP28 prievadą komutatoriuose, maršrutizatoriuose ar kitoje tinklo įrangoje, kai įrenginys išjungtas, arba laikydamiesi gamintojo karštojo keitimo procedūrų. Prijunkite LC dvipusius vienmodžių skaidulų pataisos laidus, užtikrindami tinkamą poliškumą perdavimo ir priėmimo kanalams. Patikrinkite ryšio derėjimąsi ir protokolo nustatymus abiejuose jungties galuose. Jei jūsų aparatinė įranga ir valdymo programinė įranga palaiko, įjunkite ir skaitykite skaitmeninę diagnostiką, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkį, perdavimo/priėmimo galią ir temperatūrą paleidimo ir veikimo metu.

Rekomendacijos

Naudokite sertifikuotas vienmodes skaidulas ir LC dvipusius pataisos laidus, kad pasiektumėte vardinį 2000 m atstumą. Patvirtinkite aparatinės įrangos suderinamumą su pagrindiniu įrenginiu ir užtikrinkite, kad programinė įranga arba tvarkyklės palaikytų trečiųjų šalių QSFP28 modulius ir DDM/DOM funkcijas. Siekiant optimalaus terminio veikimo ir ilgaamžiškumo, neužstokite modulio oro srauto didelio tankio korpusuose ir laikykitės gamintojo nurodymų dėl įdėjimo ir išėmimo.
