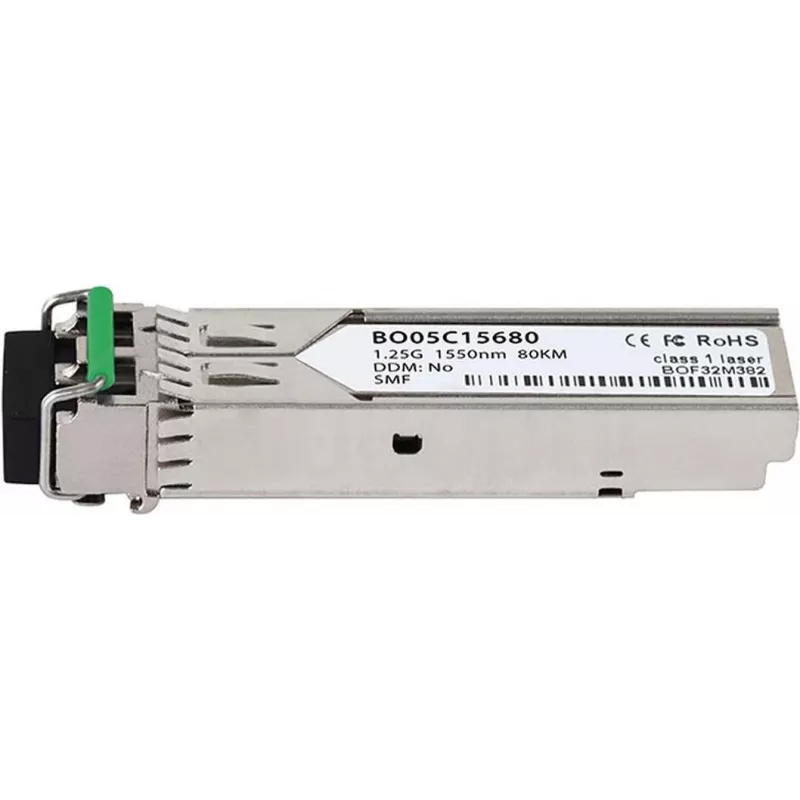

Skaidulinis optinis SFP siųstuvas-imtuvas CBO SFP-1G-ZX — 1 Gbps, vienmodis, iki 80 km, LC

CBO SFP-1G-ZX yra skaidulinis optinis SFP siųstuvo-imtuvo modulis, skirtas vienmodėms optinėms jungtims su 1 Gbps duomenų perdavimo sparta ir veikimo nuotoliu iki 80 km. Modulyje naudojama LC dvipusė jungtis, jis skirtas tolimojo ryšio Ethernet ir telekomunikacijų jungtims, WAN aukštynkryptėms linijoms ir magistralinėms jungtims. Palaiko karštojo prijungimo diegimą ir standartinės SFP formos veiksnio suderinamumą, kad būtų paprasčiau diegti suderinamoje tinklo įrangoje.

Privalumai

Modulis užtikrina stabilų vienmodį optinį perdavimą dideliais atstumais išlaikant 1 Gbps pralaidumą. Kompaktiška SFP forma leidžia atlikti karštąjį keitimą neišjungiant įrangos. LC jungtis ir standartizuota elektrinė sąsaja užtikrina suderinamumą su daugybe jungiklių, maršrutizatorių ir medijos keitiklių, priimančių SFP siųstuvus-imtuvus. Įrenginys tinkamas sumažinti signalo praradimą ir palaikyti ryšio vientisumą ilgosios linijos trasose.

Tinka

• Tolimojo ryšio Ethernet jungtims tarp pastatų ar objektų
• WAN aukštynkryptėms linijoms ir metropolinio tinklo segmentams
• Magistralinėms jungtims paslaugų teikėjo ar įmonės tinkluose
• Medijos keitikliams ir skaidulų agregavimo moduliams, kuriems reikalingas vienmodis SFP

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1 Gbps
• Skaidulos tipas: vienmodė
• Didžiausias ryšio nuotolis: iki 80 km (priklausomai nuo skaidulos ir kanalo sąlygų)
• Jungties tipas: LC dvipusė
• Formos veiksnys: SFP (karštai keičiamas)
• Pritaikymas: Ethernet ir telekomunikacijų optinės jungtys, WAN/magistralinės

Kaip naudoti

Įkiškite SFP modulį į laisvą SFP lizdą suderinamame jungiklyje, maršrutizatoriuje ar medijos keitiklyje, kol spragtelėdamas užsifiksuos. Prijunkite vienmodį optinį kabelį su LC dvipusėmis jungtimis prie modulio, paisydami siuntimo/priėmimo orientacijos. Sukonfigūruokite tinklo įrenginio prievadus pagal poreikius 1 Gbps ryšiui ir patikrinkite ryšio būsenos LED indikatorius ar valdymo sąsają dėl aktyvaus ryšio. Išėmimui, jei to reikalauja pagrindinis įrenginys, išjunkite prievadą, tada paspauskite modulio skląstį ir ištraukite SFP už korpuso.

Rekomendacijos

Prieš montuodami įsitikinkite, kad skaidulų galiniai paviršiai yra švarūs ir tinkamai suporuoti, kad išvengtumėte signalo pablogėjimo. Naudokite atitinkamus standartus atitinkančią vienmodę skaidulą ir suderinkite siųstuvo-imtuvo bangos ilgį bei skaidulos slopinimo charakteristikas, kad pasiektumėte nurodytą diapazoną. Patikrinkite suderinamumą su pagrindinės įrangos SFP prievadu ir, dirbdami su moduliu, laikykitės ESD atsargumo priemonių.
