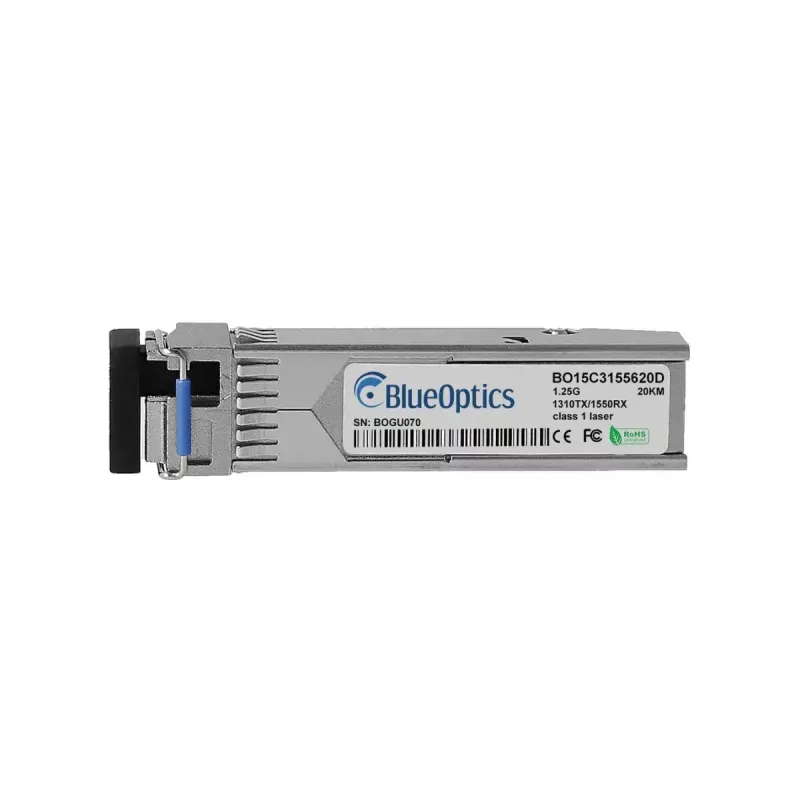

Skaidulinis optinis SFP siųstuvas-imtuvas BlueOptics MGB-TLA10-BO 20000 m

BlueOptics MGB-TLA10-BO yra vieno prievado SFP skaidulinis optinis siųstuvas-imtuvas, skirtas 1000BASE-BX-U programoms, leidžiantis perduoti vienmodžius optinius duomenis iki 20 000 m atstumu. Įdėtas į aliuminio korpusą ir sveriantis 20 g, modulis naudoja LC simplekso jungtį ir palaiko dvikryptį perdavimą atskiromis siųstuvo ir imtuvo bangomis. Modulis atitinka MSA formos faktoriaus bei elektrinių/optinių sąsajų standartus ir yra skirtas naudoti atskirai suderinamoje tinklo įrangoje.

Privalumai

Šis SFP siųstuvas-imtuvas užtikrina tolimojo veikimo vienmodį ryšį, palaikydamas iki 1,25 Gbit/s duomenų spartą ir vardinį 20 km atstumą. Aliuminio korpusas suteikia mechaninį patikimumą ir šilumos išsklaidymą, išlaikant mažą svorį. Modulis naudoja įprastas siųstuvo ir imtuvo bangas BX-U veikimui ir yra pagamintas taip, kad atitiktų MSA sąveikos reikalavimus. Kai palaiko pagrindinė aparatinė įranga, siųstuvas-imtuvas gali teikti skaitmeninę diagnostinę stebėseną (DDM/DOM) realiojo laiko veikimo parametrams.

Tinka

• Tolimojo atstumo Gigabit Ethernet jungtims per vienmodį pluoštą (iki 20 km)
• Jungiklių ir maršrutizatorių tarpusavio sujungimui miestelių ir metro tinkluose
• Šviesolaidinėms jungtims tarp pastatų arba įrenginių patalpų
• Naudoti tinklo įrenginiuose, priimančiuose SFP modulius su LC simplekso jungtimis

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinkantis MSA)
• Duomenų sparta: iki 1,25 Gbit/s (1000BASE-BX-U)
• Perdavimo atstumas: iki 20 000 m (20 km) per vienmodį pluoštą
• Jungtis: LC simpleksas
• Siųstuvo bangos ilgis (tipinis BX-U): 1550 nm siuntimas / 1310 nm priėmimas
• Korpusas: aliuminis
• Svoris: 0,02 kg
• Skaitmeninė diagnostika: palaikoma, kai pagrindinė aparatinė įranga suteikia DDM/DOM prieigą

Kaip naudoti

Įdėkite MGB-TLA10-BO į bet kurį SFP lizdą ar angą suderinamoje tinklo įrangoje, laikydamiesi įrangos gamintojo karšto keitimo ir tvarkymo procedūrų. Prijunkite LC simplekso vienmodį pataisos laidą prie siųstuvo-imtuvo ir nutieskite kabelį iki atitinkamo siųstuvo-imtuvo nuotoliniame gale, kuris naudoja papildomą BX-U bangų išdėstymą. Įsitikinkite, kad pagrindinis įrenginys palaiko 1000BASE-BX-U ir, jei reikia, įgalinkite arba patikrinkite DDM/DOM palaikymą, kad galėtumėte naudotis stebėjimo duomenimis. Nelieskite optinių sąsajų, laikykite dulkių dangtelius uždėtus, kai neprijungta, ir laikykitės ESD atsargumo priemonių tvarkydami.

Rekomendacijos

Prieš diegdami patikrinkite suderinamumą su tiksliniu jungikliu, maršrutizatoriumi ar įrenginiu, patvirtinkite tinkamą pluošto tipą ir pataisos laidus vienmodėms BX-U jungtims ir, kur įmanoma, patikrinkite ryšį optinės galios matavimais ir DDM rodmenimis, kad užtikrintumėte patikimą veikimą numatytame 20 km ruože.
