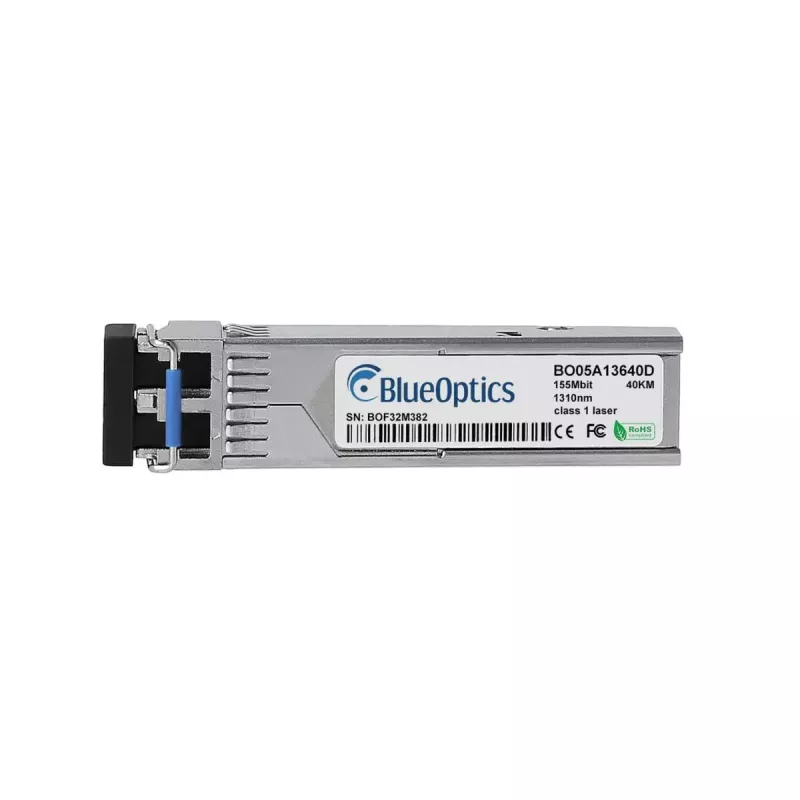

Skaidulinis optinis SFP siųstuvas-imtuvas BlueOptics AFCT-5765ANPZ-BO 40000 m

BlueOptics AFCT-5765ANPZ-BO yra vienmodis skaidulinis optinis SFP siųstuvas-imtuvas, skirtas tolimojo ryšio tinklo jungtims, kurių maksimalus perdavimo atstumas – 40 000 m. Aliuminio korpuse, sveriantis apie 20 g, šis SFP modulis įgyvendina 100BASE-LH optinę sąsają su LC dviguba jungtimi ir veikia 1310 nm bangos ilgiu tiek siųstuvui, tiek imtuvui. Jis atitinka MSA standartus ir palaiko įprastus didelės spartos protokolus eterneto ir susijusioms optinėms programoms.

Privalumai

Šis SFP siųstuvas-imtuvas yra suderinamas su Avago AFCT-5765ANPZ platformomis, tuo pačiu atitikdamas MSA formos faktorių ir elektrines specifikacijas, todėl jį galima tiesiogiai pakeisti ar integruoti į palaikomus komutatorius, maršrutizatorius ir saugojimo sistemas. Aliuminio korpusas užtikrina mechaninį patvarumą ir šilumos išsklaidymą, o modulio vienmodė optinė konstrukcija leidžia patikimai perduoti signalą iki 40 km. Pramoninius standartus atitinkantys išbandyti komponentai ir gamyba užtikrina prognozuojamą veikimą ir ilgą tarnavimo laiką.

Tinka

• Tolimojo ryšio eterneto jungtims iki 40 km
• Komutatorių ir maršrutizatorių sujungimui universitetų ir miestų tinkluose
• Saugojimo tinklo (SAN) aukštynkryptėms jungtims ir tinklo agregavimui
• Optinėms jungtims telekomunikacijų ir operatorių aplinkose

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC dviguba)
• Optinis bangos ilgis: 1310 nm (TX ir RX)
• Maksimalus perdavimo atstumas: 40 000 m (40 km) vienmode skaidula
• Duomenų spartos klasė: 100BASE-LH (palaiko eternetą ir panašius protokolus iki nurodytos spartos)
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg

Kaip naudoti

Įdėkite BlueOptics AFCT-5765ANPZ-BO SFP siųstuvą-imtuvą į suderinamą SFP lizdą savo tinklo įrenginyje, vadovaudamiesi įrenginio gamintojo karštojo keitimo arba montavimo instrukcijomis. Prijunkite LC dvigubas vienmodžio optinio pluošto sujungimo kabelius prie modulio jungčių, laikydamiesi teisingos TX/RX orientacijos. Įsitikinkite, kad prijungta aparatinė įranga palaiko 100BASE-LH protokolą, o jei reikalinga skaitmeninė diagnostika (DDM/DOM), patikrinkite, ar įrenginys palaiko realaus laiko stebėjimo duomenų, tokių kaip maitinimo įtampa, lazerio poslinkio srovė, išėjimo galia, įėjimo galia ir temperatūra, pasiekiamumą.

Rekomendacijos

Norint užtikrinti optimalų jungties veikimą, naudokite vienmodį optinį pluoštą ir aukštos kokybės LC dvigubus sujungimo kabelius; laikykite jungčių galinius paviršius švarius ir po įrengimo atlikite nuostolių matavimus. Patikrinkite suderinamumą su savo komutatoriaus ar maršrutizatoriaus programine įranga ir įjunkite DDM/DOM tik tuo atveju, jei įrenginys tai palaiko. Laikykite ir tvarkykite siųstuvą-imtuvą nuo elektrostatinės iškrovos apsaugotoje aplinkoje ir saugokite modulį nuo per didelio mechaninio poveikio arba temperatūrų, viršijančių įrenginio specifikacijose nurodytas ribas.
