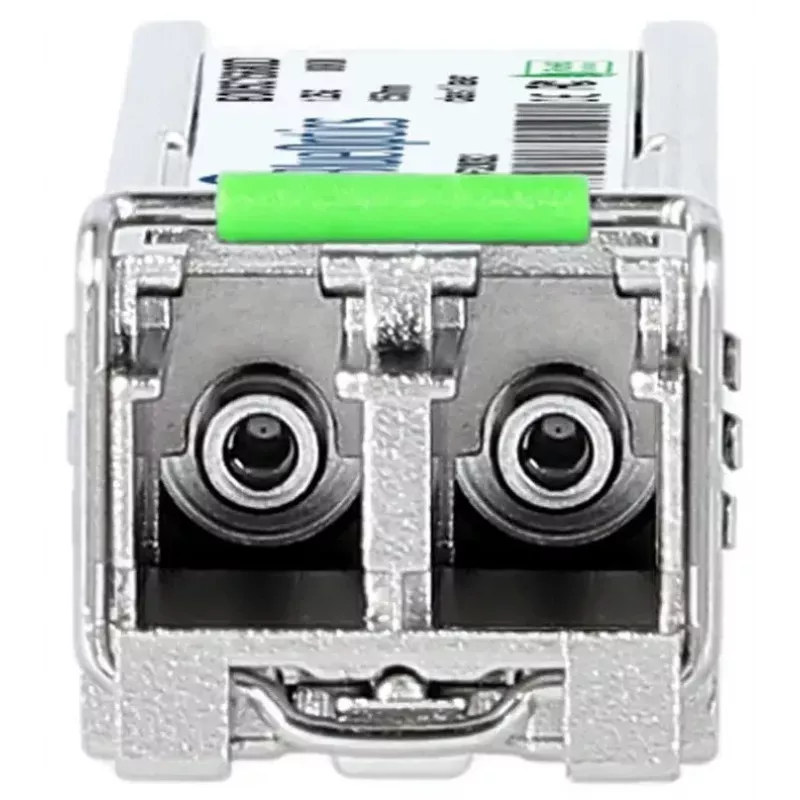

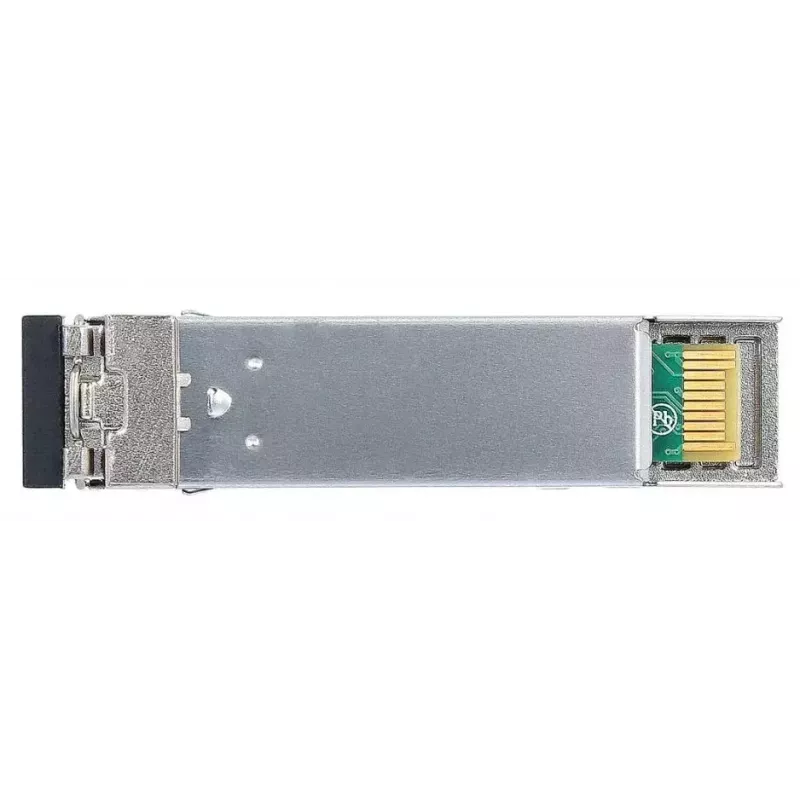

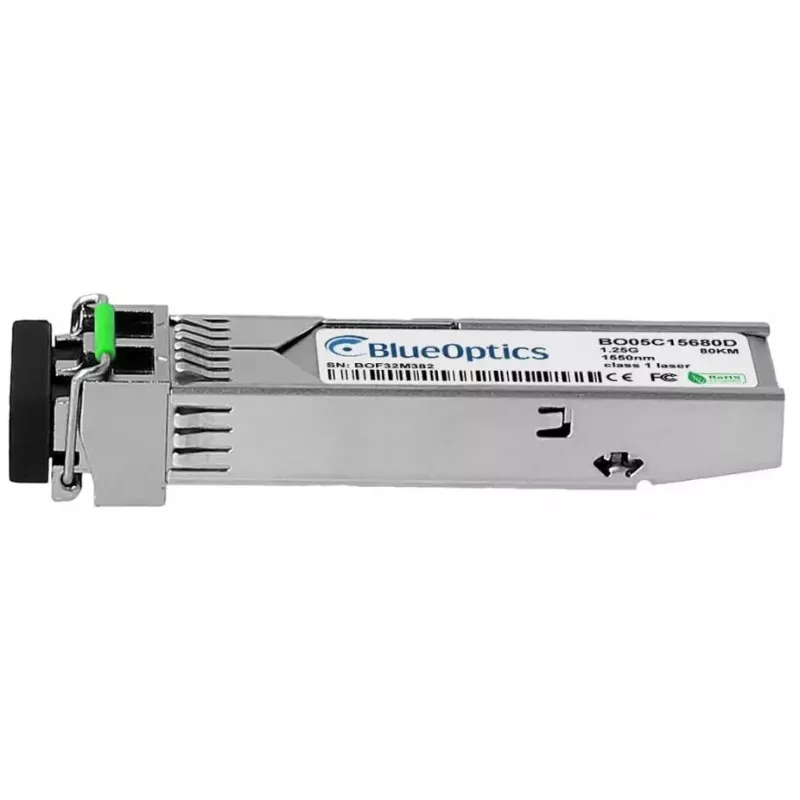

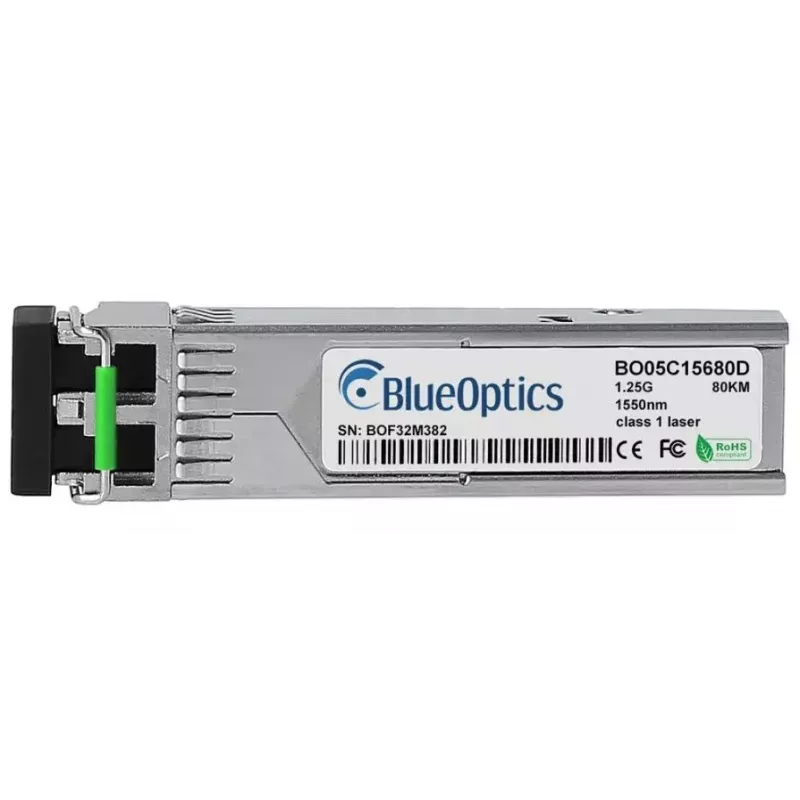

Skaidulinis optinis SFP siųstuvas-imtuvas BlueOptics 430-4536-BO 80000 m Aliuminis

BlueOptics 430-4536-BO yra SFP skaidulinis optinis siųstuvas-imtuvas, sukurtas tolimojo ryšio vienmodėms jungtims iki 80 000 metrų. Jis įgyvendina 1000BASE-ZX standartą su 1550 nm siuntimo ir priėmimo bangos ilgiais ir naudoja LC dvipusę jungtį. Modulis yra aliuminio korpuse, sveria apie 20 g ir atitinka MSA („Multi-Source Agreement“) formos faktoriaus susitarimus SFP moduliams. Jis palaiko perdavimo spartą iki 1,25 Gbit/s ir yra tinkamas naudoti suderinamoje tinklo įrangoje, kuri priima standartinius SFP 1000BASE-ZX optinius siųstuvus-imtuvus.

Privalumai

Aliuminio korpusas užtikrina mechaninį patikimumą ir pasyvų šilumos išsklaidymą, išlaikant mažą modulio svorį. Atitiktis MSA mechaninėms ir elektrinėms sąsajoms užtikrina platų aparatinės įrangos suderinamumą. Vienmodė 1550 nm konstrukcija leidžia sukurti tolimojo ryšio optines jungtis be elektromagnetinių trukdžių, o LC dvipusė jungtis palaiko vienalaikius siuntimo ir priėmimo kanalus. Modulio konstrukcijoje naudojami komponentai, parinkti siekiant patikimo optinio veikimo eterneto ir panašiose didelės spartos programose.

Tinka

• Tolimojo ryšio vienmodėms eterneto jungtims (1000BASE-ZX)
• Jungtims tarp komutatorių arba komutatoriaus ir maršrutizatoriaus magistralėms
• Skaidulinėms jungtims miestelių, didmiesčių arba „taškas–taškas“ ryšiuose, kuriems reikia iki 80 km atstumo
• Integravimui į tinklo aparatinę įrangą, kuri priima standartinius SFP siųstuvus-imtuvus su LC dvipusėmis jungtimis

Pagrindinės specifikacijos

• Formos faktorius: SFP (atitinka MSA)
• Duomenų perdavimo sparta: iki 1,25 Gbit/s (1000BASE)
• Bangos ilgis: 1550 nm (siuntimo/priėmimo)
• Maksimalus atstumas: iki 80 000 m (80 km) per vienmodį pluoštą
• Jungties tipas: LC dvipusė
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg

Kaip naudoti

Įkiškite BlueOptics SFP siųstuvą-imtuvą į SFP lizdą suderinamoje tinklo įrangoje, kol jis užsifiksuos. Prijunkite vienmodžius LC dvipusius pataisomuosius laidus prie siųstuvo-imtuvo LC prievadų, užtikrindami teisingą siuntimo–priėmimo suporavimą. Jei reikia, sukonfigūruokite pagrindinį įrenginį 1000BASE-ZX veikimui. Prieš pradedant eksploatuoti jungtį, patikrinkite įrangos jungties būsenos indikatorius ir atlikite jungties testą, kad patvirtintumėte teisingus optinės galios lygius ir ryšį.

Rekomendacijos

Naudokite vienmodį pluoštą ir LC dvipusius pataisomuosius laidus, įvertintus tolimojo ryšio jungtims, ir vadovaukitės pagrindinės įrangos tiekėjo nurodymais dėl palaikomų siųstuvų-imtuvų modulių. Jei stebėjimui reikalinga skaitmeninė diagnostika (DDM/DOM), patvirtinkite, kad įdiegta aparatinė ir programinė įranga atskleidžia šias funkcijas. Laikykite modulį už korpuso, saugokite jungčių galinius paviršius nuo užteršimo ir montavimo metu laikykitės standartinių ESD atsargumo priemonių, kad išlaikytumėte veikimą ir patikimumą.
