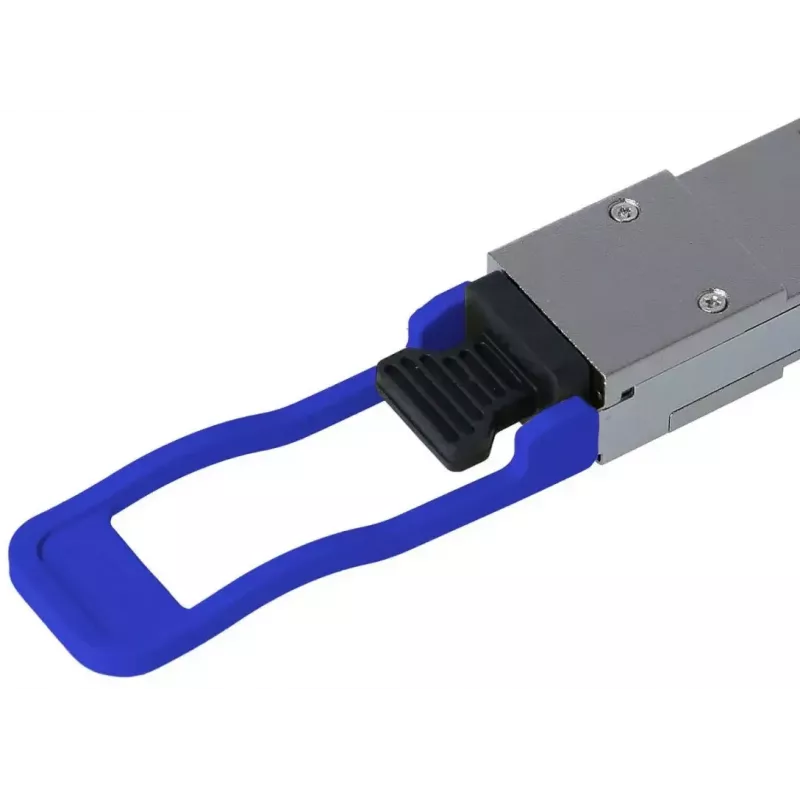

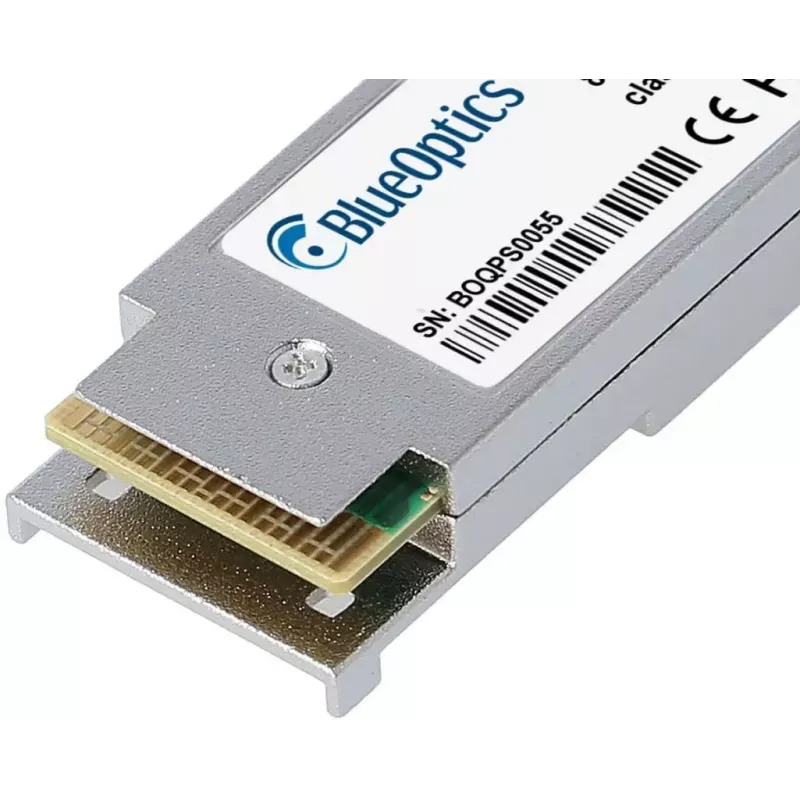

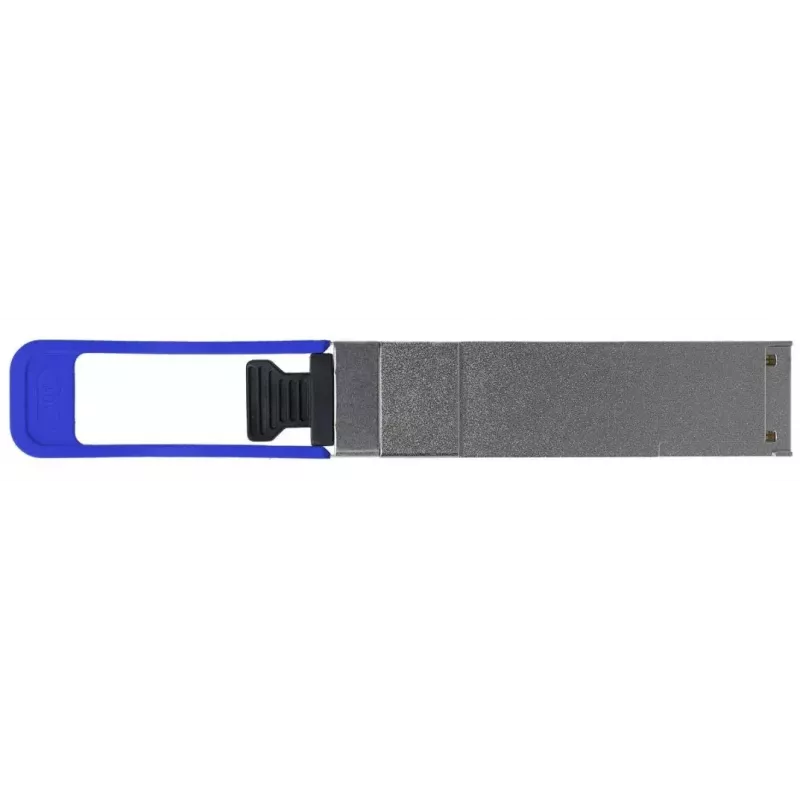

Skaidulinis optinis QSFP siųstuvas-imtuvas BlueOptics AXLM762-10000S-BO 10000 m

„BlueOptics AXLM762-10000S-BO“ yra skaidulinis optinis QSFP siųstuvas-imtuvas, sukurtas didelės spartos optiniams ryšiams iki 10 000 metrų atstumu vienmodėje skaiduloje. Šis modulis, įdėtas į lengvą aliuminio korpusą ir sveriantis vos 20 g, suprojektuotas taip, kad tilptų į standartinius pramonėje QSFP lizdus ir užtikrintų patikimą 40G duomenų perdavimą tinklo įrangai, palaikančiai 40GBASE-LR4 programas. Jame naudojamas LC Duplex jungiamumas ir yra įmontuoti CWDM palaikantys siųstuvo bei imtuvo skyriai, perduodantys multipleksuotus optinius signalus dideliais atstumais, išlaikant minimalų formos faktorių ir svorį.

Privalumai

Siųstuvas-imtuvas pasižymi ilgojo nuotolio veikimu iki 10 km vienmodėje skaiduloje ir palaiko 40G duomenų perdavimo spartą, tinkančią Ethernet ir susijusiems didelės spartos protokolams. Aliuminio korpusas užtikrina fizinį patvarumą ir šilumos išsklaidymą, o kompaktiška 20 g konstrukcija supaprastina tvarkymą ir montavimą tankioje duomenų centrų aplinkoje. Modulis sukurtas atitikti įprastas MSA QSFP mechanines ir elektrines specifikacijas bei turi skaitmeninės diagnostikos (DDM/DOM) palaikymą, kad būtų galima stebėti veikimo parametrus, pvz., maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą, kai tai palaiko priimančioji įranga.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics AXLM762-10000S-BO“ į suderinamą QSFP lizdą savo komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai priimančioji įranga yra išjungta, arba vadovaudamiesi įrenginio gamintojo karštojo keitimo instrukcijomis. Prijunkite LC Duplex vienmodžius skaidulinius pataisų laidus prie siųstuvo-imtuvo prievadų, laikydamiesi teisingos siuntimo / priėmimo orientacijos. Įsitikinkite, kad prijungta skaidulinė linija, pataisų skydelis ir nuotolinis siųstuvas-imtuvas tinka 40GBASE-LR4 veikimui ir kad priimančiojo įrenginio programinė įranga ar tvarkyklės priima trečiųjų šalių QSFP modulius. Jei įmanoma, įjunkite ir nuskaitykite DDM/DOM reikšmes iš priimančiosios valdymo sąsajos, kad patikrintumėte optinę galią, temperatūrą ir kitą tiesioginę diagnostiką.

Rekomendacijos

Naudokite vienmodžius LC Duplex skaidulinius pataisų laidus, pritaikytus 10 km ar didesniam atstumui, ir pasirūpinkite švariais jungčių galais, kad būtų užtikrinta optimali signalo kokybė. Patikrinkite suderinamumą su tiksliniu komutatoriaus ar maršrutizatoriaus modeliu ir įjunkite skaitmeninę diagnostiką priimančiajame įrenginyje, kad stebėtumėte linijos būklę. Geriausiems rezultatams duomenų centrų aplinkoje skaidulas nutieskite per tinkamas valdymo plokštes ir venkite per didelių lenkimo spindulių.
