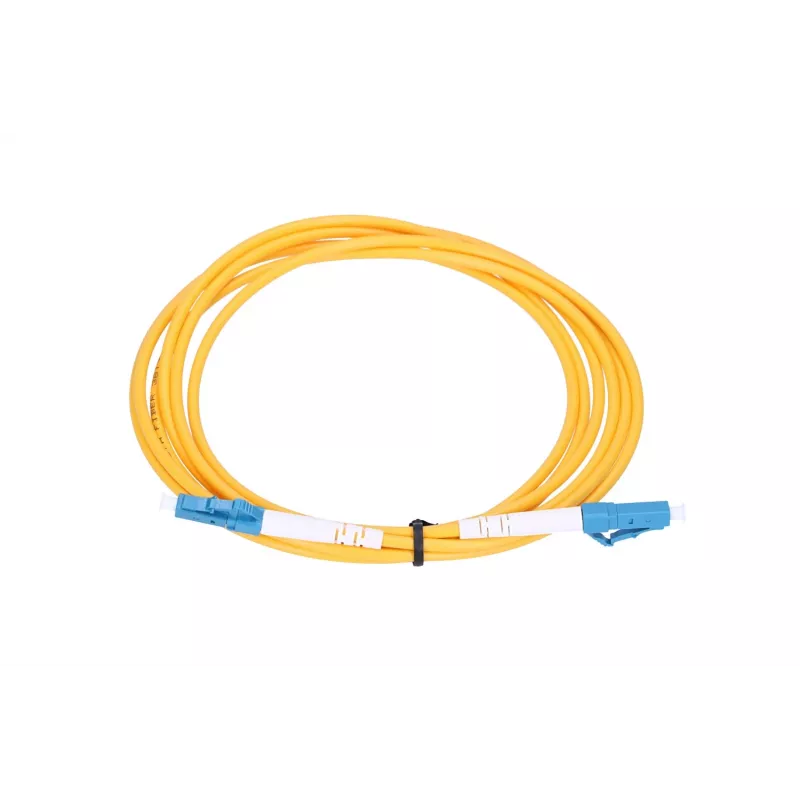

Skaidulinis optinis kabelis Extralink EX.15036, FTTH G.652D, LC–LC jungtys, 5 m, geltonas

Extralink EX.15036 yra 5 m FTTH vienmodis skaidulinis optinis komutacinis kabelis su G.652D skaidula ir LC–LC jungtimis. Su 3,0 mm geltonu apvalkalu, kabelis skirtas vidaus skaidulinėms jungtims ir FTTH įrenginiams, užtikrinantis mažų nuostolių optinį ryšį tarp maršrutizatorių, ONT, komutatorių ir skaidulinių paskirstymo skydų. LC/UPC antgaliai abiejuose galuose užtikrina patikimą sujungimą su standartinėmis LC sąsajomis, o geltona spalva identifikuoja jį kaip vienmodę liniją, kad būtų lengva maršrutizuoti daugialaidėje aplinkoje.

Privalumai

Kabelis naudoja G.652D vienmodę skaidulą, tinkamą bangos ilgiams nuo 1310 nm ir sistemoms iki 10 Gbps, pasižyminčią mažu silpnėjimu ir stabiliu veikimu. LC–LC jungčių pora su UPC poliravimu užtikrina tikslų antgalio išlygiavimą, kad būtų minimalūs grįžtamieji nuostoliai. 3,0 mm išorinis skersmuo ir 30 mm minimalus lenkimo spindulys subalansuoja lankstumą ir mechaninę apsaugą vidaus maršrutizavimui ir pataisos skydams. 5 m ilgis apima tipines kambario ir stovo jungtis be perteklinio laisvumo.

Tinka

• FTTH jungtims tarp ONT/ONU ir paskirstymo taškų
• Jungtims pataisos skyduose ir paskirstymo rėmuose
• Maršrutizatorių, komutatorių ir medijos keitiklių sujungimui vidaus tinkluose
• 10 Gbps vienmodėms sistemoms ir optinio testavimo stendams

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodė G.652D
• Jungties tipas: LC/UPC į LC/UPC (LC–LC)
• Ilgis: 5 m
• Kabelio skersmuo: 3,0 mm
• Darbinis bangos ilgis: nuo 1310 nm
• Minimalus lenkimo spindulys: 30 mm
• Apvalkalo spalva: Geltona (vienmodžio identifikacija)

Kaip naudoti

Nutieskite komutacinį kabelį tarp dviejų įrenginių arba skydo prievadų, užtikrindami, kad jungtys prieš sujungimą liktų švarios. Nuimkite apsauginius dulkių gaubtelius nuo abiejų LC jungčių, išlygiuokite ir įkiškite kiekvieną LC jungtį į atitinkamą LC adapterį arba prievadą, kol išgirsite spragtelėjimą. Venkite aštrių lenkimų ir montavimo metu išlaikykite lenkimo spindulį didesnį nei 30 mm. Stovo ar skydo įrenginiuose perteklinį kabelio ilgį pritvirtinkite kabelių valdymo priedais, kad išvengtumėte įtempimo jungčių galuose.

Rekomendacijos

Prieš kiekvieną sujungimą patikrinkite ir nuvalykite LC jungčių galinius paviršius tinkamomis skaidulų valymo priemonėmis, kad išlaikytumėte mažus nuostolius ir išvengtumėte pažeidimų. Nenaudojamus galus laikykite su uždėtais dulkių gaubteliais. Naudokite šį vienmodį komutacinį kabelį vidaus FTTH ir įrangos jungtims; lauko ar šarvuotoms linijoms rinkitės išorinei aplinkai skirtą kabelį.
