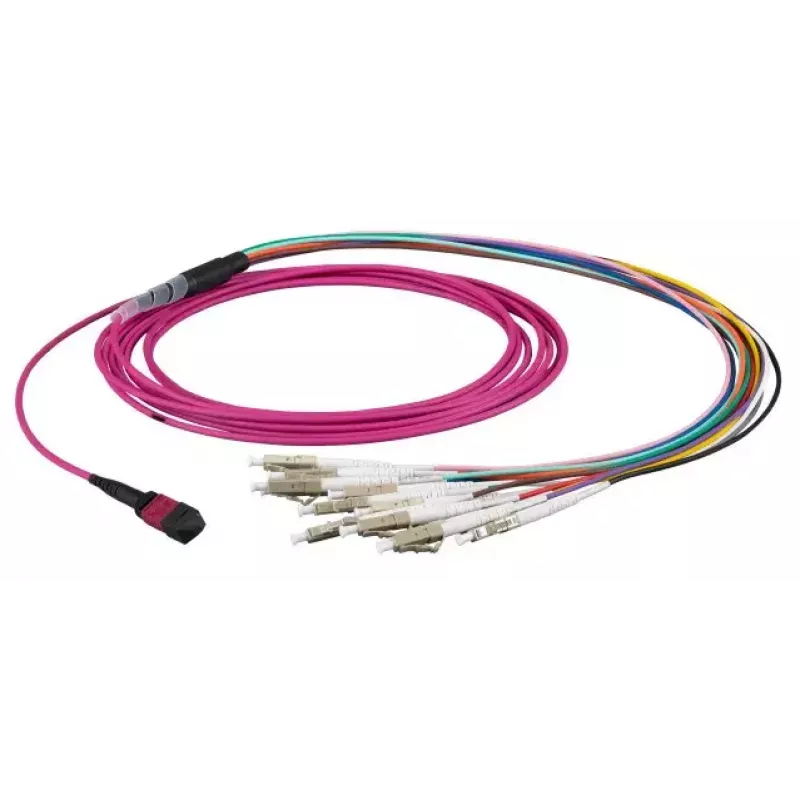

Skaidulinis optinis kabelis EFB Elektronik MTPF12LCOM4-3 — 3 m, OM4, MTP į 12×LC, 50 µm, violetinis

EFB Elektronik MTPF12LCOM4-3 yra 3 m daugiamodis skaidulinis optinis magistralinis kabelis, užtikrinantis OM4 našumą. Viename gale jis turi MTP daugiaskaidulę jungtį, o kitame – išskaidymą į dvylika LC jungčių, 50 µm šerdies skersmuo, skirtas trumpojo nuotolio didelio pralaidumo jungtims. Kabelis skirtas didelio tankio tinklo aplinkoms, leidžiančioms konsoliduoti kelių kanalų jungtis tarp paskirstymo skydų, siųstuvų-imtuvų ir komutatorių prievadų, išlaikant kompaktišką ir tvarkingą stelažų išdėstymą.

Privalumai

OM4 daugiamodė skaidula užtikrina geresnį pralaidumą ir mažesnį slopinimą trumpojo nuotolio perdavimams, palyginti su ankstesnėmis daugiamodėmis klasėmis, palaikydama didesnes agreguotas duomenų spartas, kai naudojama su tinkama aktyvia įranga. MTP į 12×LC išskaidymas sumažina atskirų kabelių, reikalingų kelių kanalų jungtims, skaičių ir pagreitina montavimą, sujungiant skaidulas į vieną jungtį įrangos pusėje. Violetinis apvalkalas ir patikimos jungčių korpusai supaprastina identifikavimą ir naudojimą duomenų centrų aplinkoje.

Tinka

• Didelio tankio komutavimui tarp MPO/MTP prievadų ir 12×LC pagrindu veikiančių siųstuvų-imtuvų
• Trumpojo nuotolio jungtims stelažų viduje ir tarp gretimų stelažų duomenų centruose
• InfiniBand ir didelės spartos eterneto agregavimui serverių patalpose
• Kelių kanalų skaidulų diegimui, reikalaujančiam konsoliduoto magistralinio sujungimo

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM4
• Šerdies skersmuo: 50 µm
• Kabelio ilgis: 3 m
• Jungtis A: MTP daugiaskaidulė jungtis
• Jungtis B: 12×LC jungtys (išskaidymas)
• Spalva: Violetinis apvalkalas
• Paskirtis: Trumpojo nuotolio didelio pralaidumo jungtys duomenų centruose

Kaip naudoti

Nutieskite skaidulinį kabelį tarp MTP/MPO prievado paskirstymo skyde arba aktyviame įrenginyje ir paskirties korpuso arba siųstuvo-imtuvo skydo. Įstatykite MTP jungtį į atitinkamą MTP/MPO prievadą, laikydamiesi teisingos padėties ir orientacijos. Pritvirtinkite išskaidytas LC jungtis į tikslinės įrangos arba paskirstymo skydo LC prievadus, užtikrindami, kad kiekviena jungtis būtų visiškai įstatyta. Montavimo metu venkite staigių lenkimų ir per didelės tempimo jėgos; naudokite rekomenduojamus lenkimo spindulio kreipiklius ir kabelių valdymo priedus, kad išlaikytumėte našumą.

Naudojimo rekomendacijos

Prieš jungdami patikrinkite, ar jungčių galiniai paviršiai neužteršti, ir, jei reikia, nuvalykite tinkamais skaidulų valymo įrankiais. Kai jungtys nenaudojamos, naudokite dulkių gaubtelius. OM4 daugiamodėms jungtims po montavimo patikrinkite jungties nuostolius ir poliškumą tinkama tikrinimo įranga, kad užtikrintumėte atitiktį sistemos reikalavimams.
