Skaidulinis optinis kabelis BlueOptics OCTCABLE10M-SR 10 m OM3 MPO į 4×LC Aqua

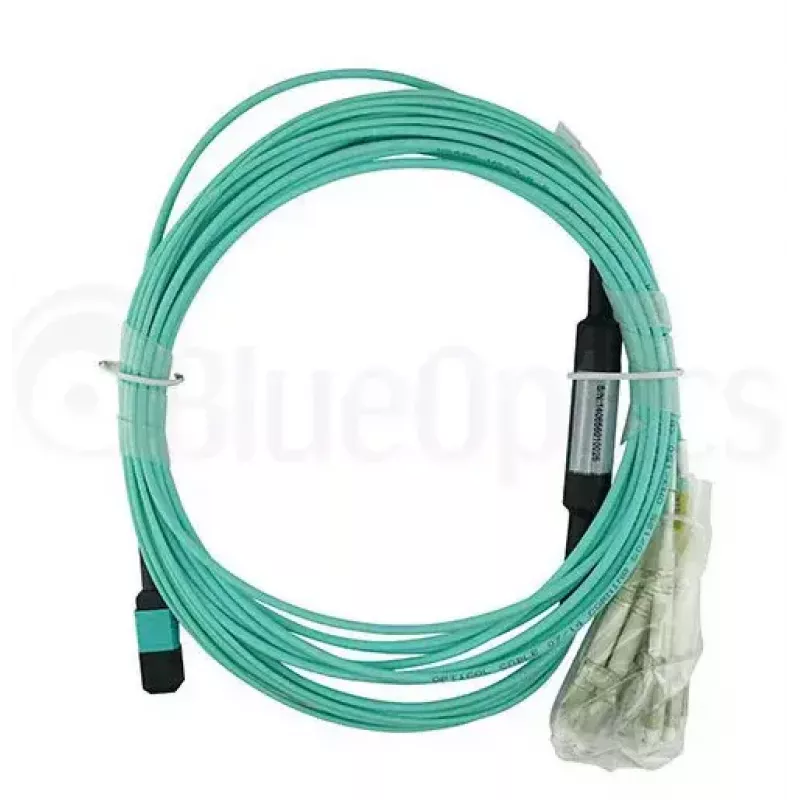

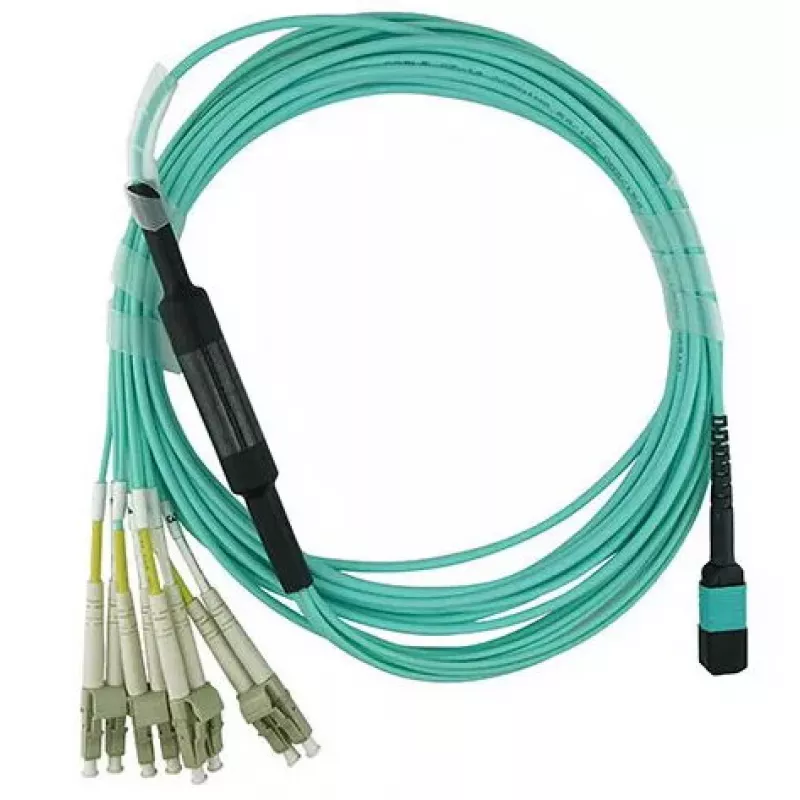

BlueOptics OCTCABLE10M-SR yra 10 metrų daugiamodis skaidulinis optinis atšakinis kabelis su OM3 skaidula ir 125 µm šerdies skersmeniu. Vienas galas turi daugiaskaidulę MPO jungtį, o kitas galas išsišakoja į keturias LC jungtis, žydros spalvos. Kabelis skirtas trumpojo nuotolio, didelės spartos tarpusavio jungtims, pvz., InfiniBand, 40/100 Gigabit Ethernet magistralėms ir kryžminėms jungtims duomenų centrų įrangoje ir tinklo stovuose.

Privalumai

OM3 daugiamodė konstrukcija palaiko lazeriu optimizuotą perdavimą, užtikrinantį didesnį pralaidumą trumpais atstumais, ir sumažina modų dispersiją, palyginti su senesnėmis daugiamodėmis klasėmis. MPO į 4×LC atšakinė konstrukcija suteikia kompaktišką, vietą taupantį sprendimą lygiagrečios optikos jungtims, tuo pačiu įgalinant tiesioginį prijungimą prie LC pagrindu veikiančių siųstuvų-imtuvų ir paskirstymo skydų. Žydras apvalkalas ir LC antgaliai atitinka standartinį OM3 sistemų spalvinį kodavimą, supaprastindami identifikavimą ir montavimą.

Tinka

• Trumpojo nuotolio duomenų centrų jungtims ir stovo viršaus jungtims
• Lygiagrečios optikos programoms, tokioms kaip InfiniBand ir 40/100 GbE
• Paskirstymo skydams ir optinio paskirstymo rėmams, kuriems reikalingos MPO į LC atšakos
• Atnaujinimams nuo senesnių daugiamodžių jungčių į OM3 infrastruktūrą

Pagrindinės specifikacijos

• Kabelio ilgis: 10 m
• Skaidulos tipas: OM3 daugiamodė
• Šerdies skersmuo: 125 µm

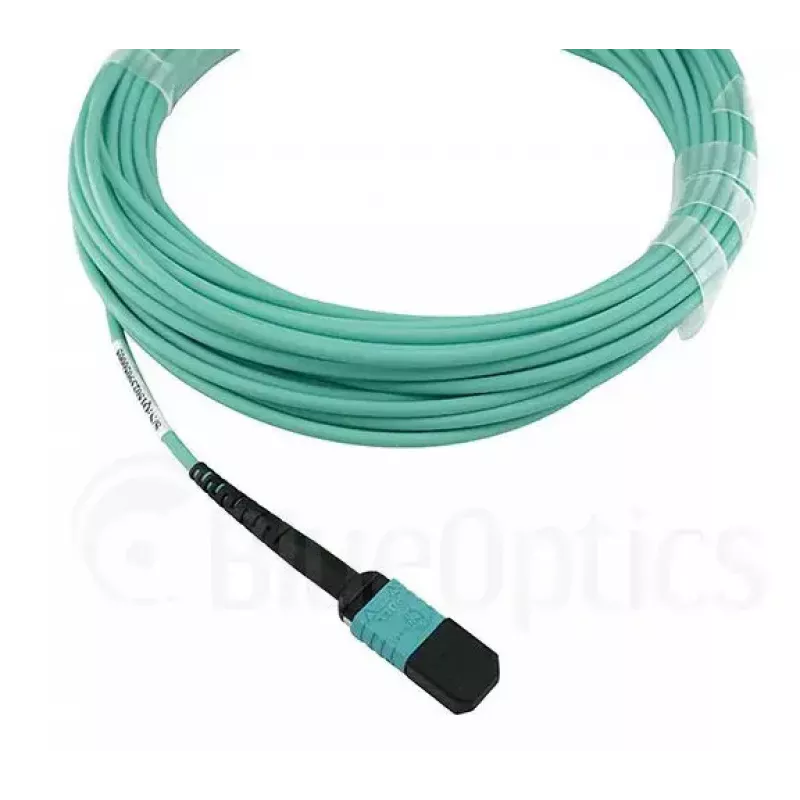

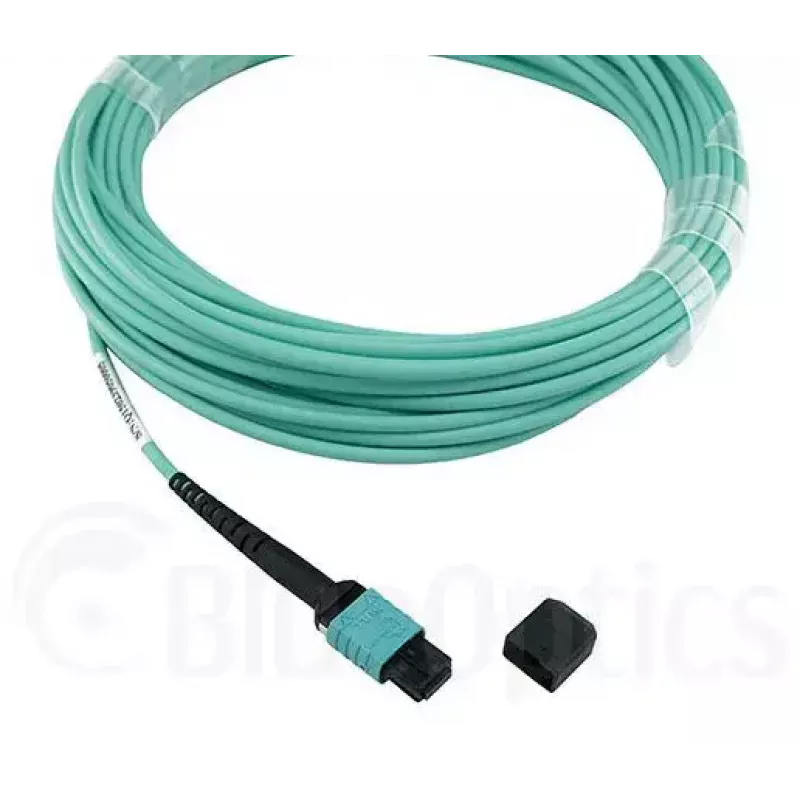

• Jungtis A: MPO daugiaskaidulė jungtis

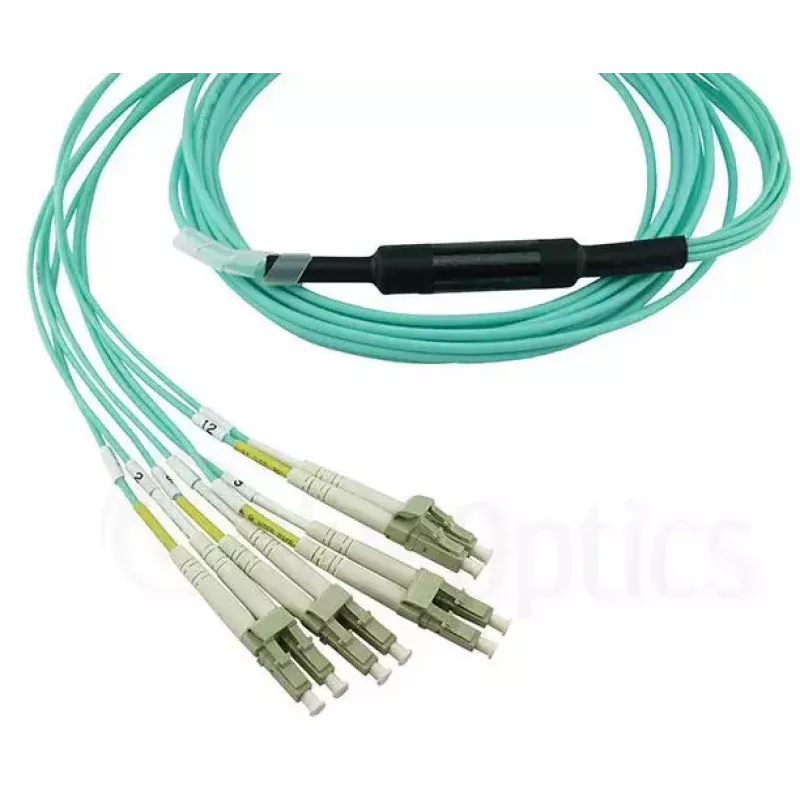

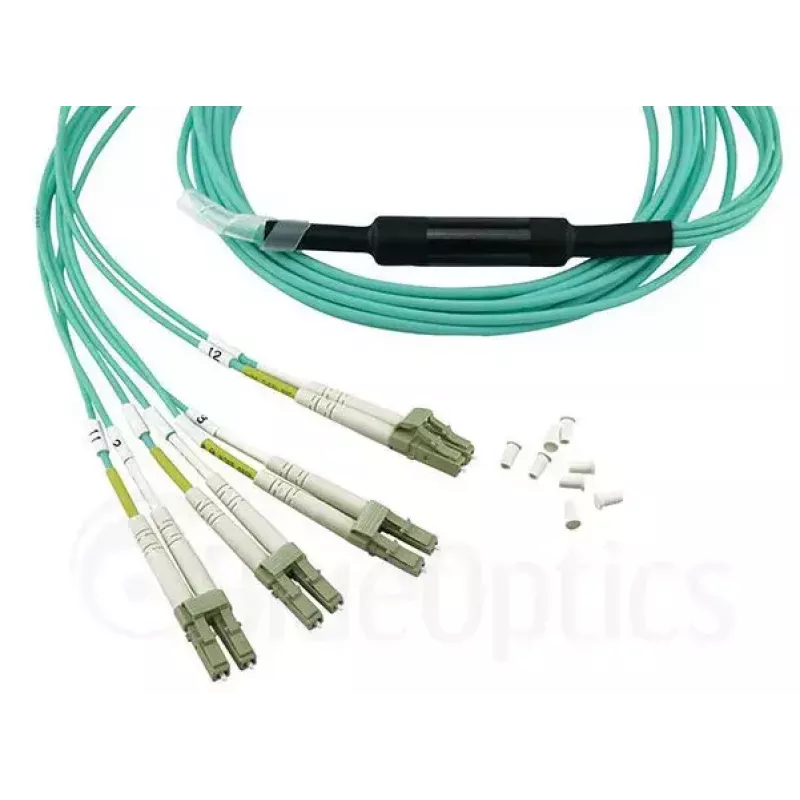

• Jungtis B: 4 × LC jungtys (žydros)
• Spalva: Žydras apvalkalas ir LC korpusai
• Pritaikymas: Trumpojo nuotolio, didelės spartos lygiagreti optika

Kaip naudoti

Nutieskite kabelį per kabelių valdymo kanalus ar dėklus, kad išvengtumėte staigių lenkimų ir mechaninio įtempimo. Prijunkite MPO galą prie suderinamų MPO stiliaus siųstuvų-imtuvų ar kasečių modulių, o kiekvieną LC jungtį įkiškite į atitinkamus LC prievadus ant siųstuvų-imtuvų, paskirstymo skydų ar komutatorių. Prieš įjungdami įrangą, patikrinkite poliškumą ir skaidulų susiejimą; naudokite vizualinę patikrą arba adapterį, kad patvirtintumėte jungčių švarą ir teisingą išlygiavimą. Geriausiam veikimui užtikrinti, montavimo metu išlaikykite lenkimo spindulį ir venkite susisukimų.

Rekomendacijos

Prieš sujungdami, išvalykite jungtis ir nenaudojant uždenkite dulkių gaubteliais. Laikykitės gamintojo nurodymų dėl minimalaus lenkimo spindulio ir tempimo ribų. Naudokite MPO į LC kasetes ar gaubtus didelio tankio skyduose, kad supaprastintumėte valdymą ir išsaugotumėte jungčių vientisumą.
