Skaidulinio optinio siųstuvo-imtuvo modulis BlueOptics JG709A-BO 40000 Mbit/s QSFP

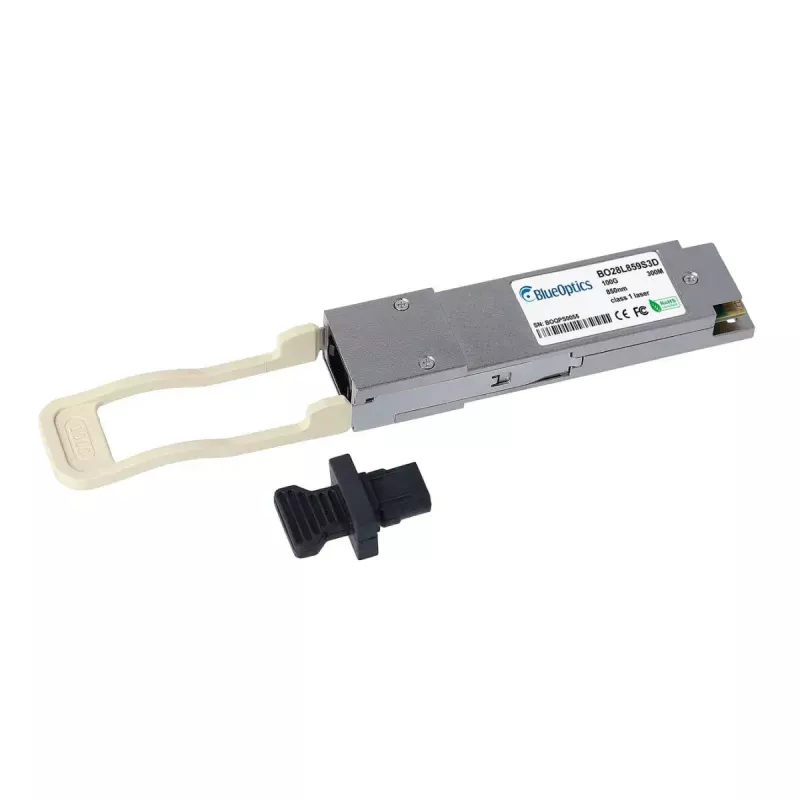

„BlueOptics“ JG709A-BO 40000 Mbit/s QSFP skaidulinio optinio siųstuvo-imtuvo modulis skirtas didelės spartos daugiamodėms optinėms jungtims. Šis kompaktiškas, sidabro spalvos QSFP modulis palaiko iki 40 000 Mbit/s duomenų perdavimo spartą ir naudoja MPO/MTP jungtį pagal MSA standartus. Jame įdiegta 850 nm siųstuvo ir imtuvo optika, veikianti 40GBASE-ESR4 režimu, bei skaitmeninė diagnostinė stebėsena (DDM/DOM), leidžianti realiuoju laiku stebėti įtampą, lazerio srovę, optinę galią ir temperatūrą. Modulis atitinka CE, RoHS ir FCC reikalavimus ir yra skirtas naudoti įvairioje tinklo įrangoje, palaikančioje QSFP 40GBASE-ESR4 sąsajas.

Privalumai

„BlueOptics“ JG709A-BO siūlo kompaktišką 40G QSFP sprendimą, suderinamą su įprasta tinklo įranga ir MSA apibrėžtomis MPO/MTP daugiamodėmis jungtimis. Jame sumontuoti aukštos kokybės optiniai ir elektroniniai komponentai, užtikrinantys ilgą tarnavimo laiką ir mažesnius priežiūros poreikius. Integruota skaitmeninė diagnostika leidžia nuotoliniu būdu stebėti pagrindinius veikimo parametrus, palengvindama trikčių šalinimą ir jungties patikrą. Modulio atitiktis tarptautiniams standartams garantuoja nuspėjamą sąveiką kelių tiekėjų aplinkoje.

Tinka

• Didelio tankio jungtims tarp komutatorių arba tarp komutatorių ir serverių duomenų centruose
• Saugyklų tinklams (SAN) ir agregavimo linijoms
• Trumpo nuotolio daugiamodėms magistralinėms skaidulinėms jungtims, kuriose naudojami MPO/MTP kabeliai
• Aplinkoms, kuriose reikalinga DDM/DOM nuotolinei jungties stebėsenai

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP (MPO/MTP daugiamodė)
• Duomenų perdavimo sparta: iki 40 000 Mbit/s (40G)
• Optinis bangos ilgis: 850 nm siuntimui ir priėmimui (daugiamodė)
• Formos koeficientas: QSFP (keturių mažų prijungiamų modulių)
• Spalva: sidabrinė; svoris: apie 0,04 kg
• Standartai: 40GBASE-ESR4 veikimas, MSA atitinkanti MPO/MTP jungtis
• Stebėsena: skaitmeninė diagnostinė stebėsena (DDM/DOM) pagal SFF-8472

Kaip naudoti

Įdėkite QSFP siųstuvą-imtuvą į suderinamą QSFP lizdą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai prieglobos įrenginys yra išjungtas, arba vadovaukitės gamintojo karštojo keitimo procedūromis. Prijunkite MPO/MTP daugiamodžius šviesolaidinius pataisų kabelius prie modulio, užtikrindami teisingą poliškumą ir tai, kad skaidulų tipai atitiktų modulio daugiamodę specifikaciją. Patikrinkite jungties būseną ir, jei palaikoma, pasiekite DDM/DOM registrus iš prieglobos įrenginio, kad patvirtintumėte įtampos, lazerio srovės, optinės galios ir temperatūros rodmenis. Įsitikinkite, kad prieglobos įranga palaiko 40GBASE-ESR4 QSFP modulius ir MPO/MTP kabelius, kad veikimas būtų teisingas.

Rekomendacijos

Naudokite daugiamodžius MPO/MTP pataisų kabelius, pritaikytus 40GBASE-ESR4 atstumams, ir palaikykite švarias jungčių galus. Patvirtinkite suderinamumą su tiksliniu tinklo įrenginiu ir įjunkite DDM/DOM palaikymą prieglobos įrenginyje, kad stebėtumėte jungties būklę. Laikykite ir tvarkykite modulį nuo elektrostatinės iškrovos apsaugotose sąlygose ir venkite mechaninio poveikio MPO/MTP jungčiai, kad išsaugotumėte ilgalaikį veikimą.
