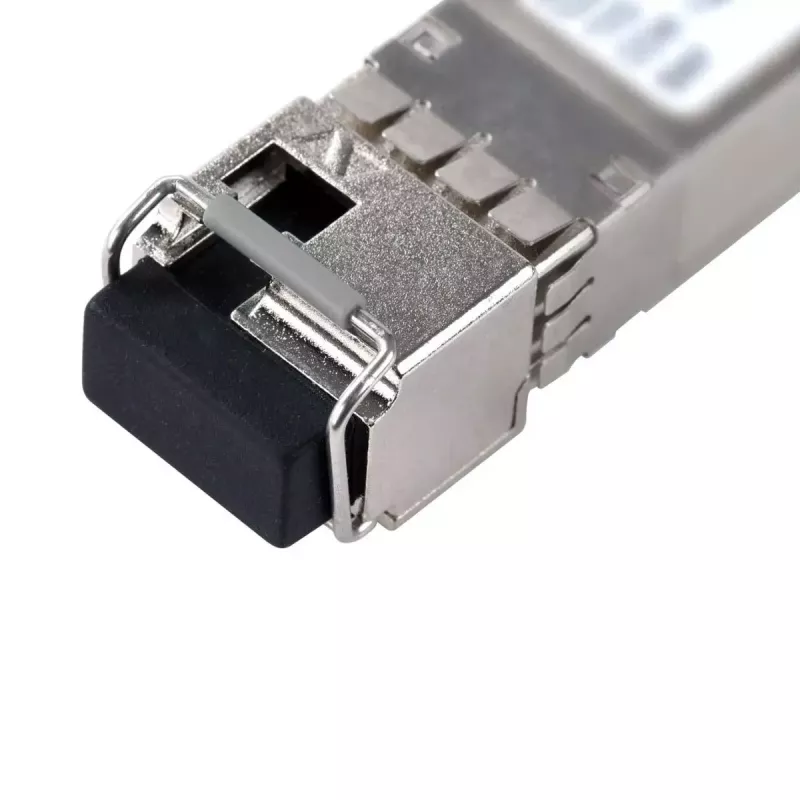

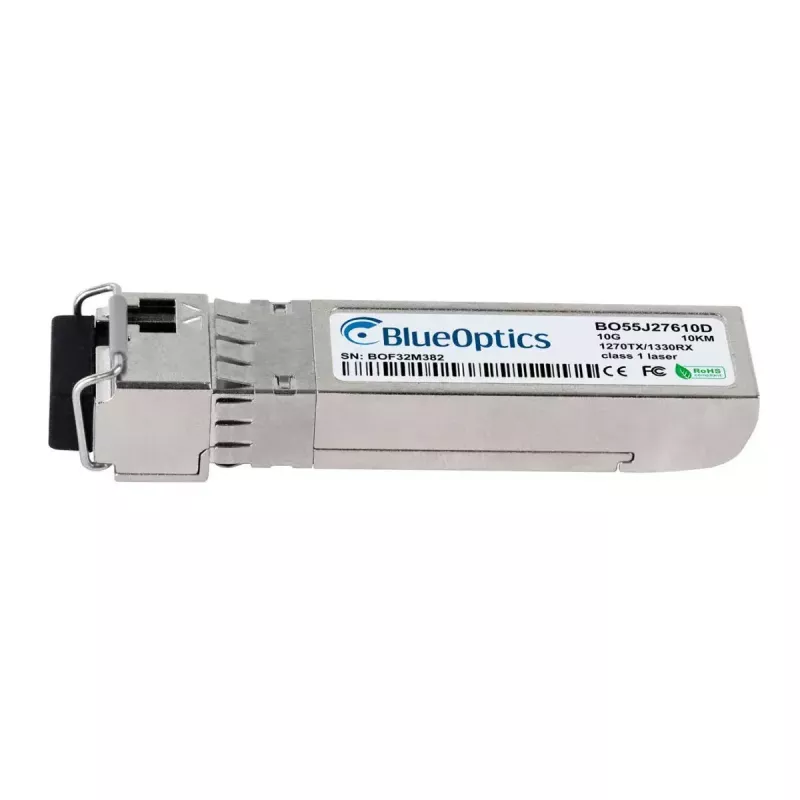

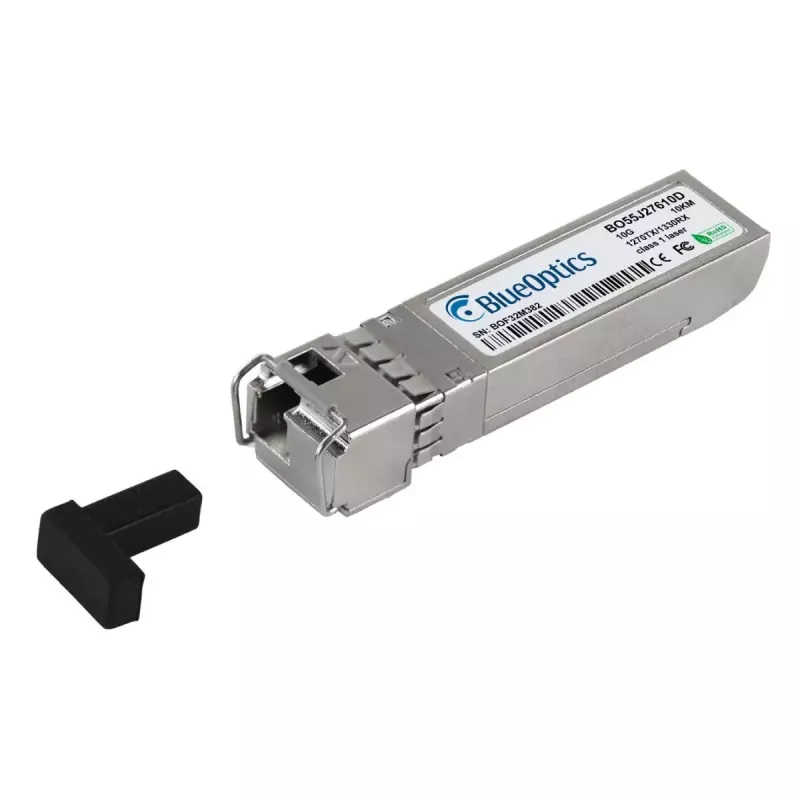

Skaidulinio optinio siųstuvo-imtuvo modulis BlueOptics 10GB-BX10-U-BO SFP+ LC Aliuminis

„BlueOptics 10GB-BX10-U-BO SFP+ LC Aliuminis“ – tai skaidulinio optinio siųstuvo-imtuvo modulis, skirtas 10 Gbps vienmodėms jungtims. Jame naudojama SFP+ sąsaja su LC simplex jungtimi ir kompaktiškas aliuminio korpusas, sveriantis apie 20 g. Modulis palaiko dvikryptį perdavimą viena skaidula, naudodamas atskirus siuntimo ir priėmimo bangų ilgius, ir atitinka MSA formos faktoriaus bei elektrines specifikacijas, tinkamas naudoti suderinamuose komutatoriuose, maršrutizatoriuose ir saugojimo sistemose.

Privalumai

Šis siųstuvas-imtuvas užtikrina 10 Gigabitų pralaidumą tolimoms vienmodėms jungtims, išlaikydamas mažą svorį ir patikimą aliuminio konstrukciją. Jis įgyvendina dvikryptį optinį signalizavimą su atskirais siuntimo ir priėmimo bangų ilgiais, kad sumažintų skaidulinių kabelių poreikį. Modulis pagamintas pagal MSA standartus ir išbandytas sąveikai su pagrindine tinklo įranga, kuri priima SFP+ 10GBASE-BX-U formos faktoriaus modulius. Skaitmeninės diagnostikos palaikymas prieinamas, kai priimančioji įranga įgyvendina DDM/DOM stebėjimą.

Tinka

• 10 Gbps aukštyn nukreiptoms jungtims tarp komutatorių ir maršrutizatorių vienmode skaidula
• Ilgų nuotolių jungtims iki kelių kilometrų duomenų centrų ir miestelių tinkluose
• Saugyklų sistemų ir SAN komutatorių, palaikančių SFP+ modulius, sujungimui
• SFP+ prievadų keitimui ar išplėtimui įrangoje, palaikančioje 10GBASE-BX-U siųstuvus-imtuvus

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Jungtis: LC simplex
• Optinis režimas: Vienmodė skaidula (dvikryptė, atskiri TX/RX bangų ilgiai)
• Duomenų perdavimo sparta: 10 Gbps
• Korpuso medžiaga: Aliuminis
• Svoris: apie 0,02 kg
• Stebėjimas: Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas, jei palaiko priimančioji įranga

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į suderinamą SFP+ lizdą, kol spragtels, tada užfiksuokite bet kokį priimančiojo įrenginio reikalaujamą fiksavimo mechanizmą. Prijunkite LC skaidulinį pataisos laidą, atitinkantį vienmodės skaidulos specifikacijas, prie LC jungties; jei naudojate dvikryptę BX optiką, įsitikinkite, kad abiejuose galuose suporuoti priešingų bangų ilgių siųstuvai-imtuvai (vienas modulis siunčia vienu bangos ilgiu, o priima papildomu bangos ilgiu). Patikrinkite ryšio būseną priimančiajame įrenginyje ir, jei yra, įjunkite arba stebėkite DDM/DOM parametrus, kad patvirtintumėte galią, temperatūrą ir kitą diagnostiką.

Rekomendacijos

Naudokite vienmodžius LC pataisos laidus, skirtus dvikryptėms (BX) reikmėms, ir vadovaukitės priimančiojo įrenginio gamintojo suderinamumo sąrašu. Prieš įkišdami įsitikinkite, kad skaidulinės jungtys yra švarios, kad išvengtumėte signalo praradimo. Jei reikalingas stebėjimas, patvirtinkite, kad priimančioji sistema palaiko DDM/DOM, kad gautumėte realaus laiko diagnostiką: įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir temperatūrą.
