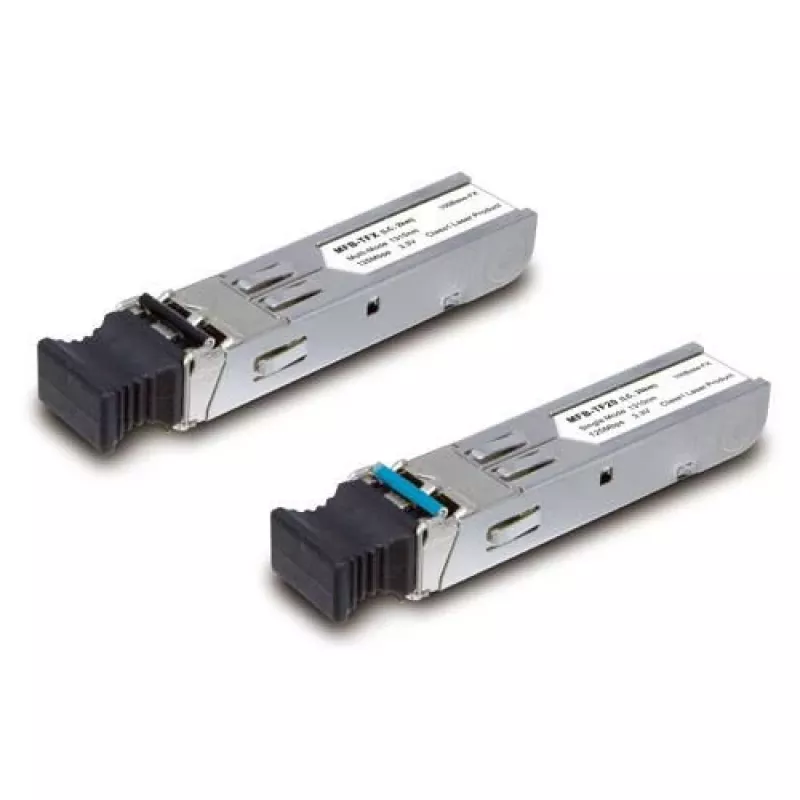

Skaidulinės optikos siųstuvo-imtuvo modulis PLANET MFB-TFA20

PLANET MFB-TFA20 yra SFP skaidulinės optikos siųstuvo-imtuvo modulis, skirtas integruotoms dvipusėms duomenų jungtims per optinį pluoštą. Atitinkantis SFP kelių šaltinių susitarimą (MSA) ir palaikantis karštąjį prijungimą, modulis veikia 100 Mbit/s sparta, naudojant 1310 nm bangos ilgį, ir yra skirtas paprastam įdiegimui į SFP MSA suderinamus prievadus, netrikdant priimančiosios įrangos veikimo.

Privalumai

MFB-TFA20 užtikrina patikimą skaidulinį ryšį su FP lazerinio diodo siųstuvu, veikiančiu 1310 nm bangos ilgiu, leidžiantį ekonomiškai išplėsti tinklo jungtis. Jo SFP formos faktorius ir karštojo prijungimo konstrukcija leidžia greitai įdiegti ir pakeisti standartiniuose SFP prievaduose. Modulis sukurtas veikti plačiame temperatūrų diapazone, skirtame pramoniniams taikymams, užtikrinant pastovų našumą elektriškai ir klimatiškai sudėtingose aplinkose.

Tinka

• 100Base-FX skaidulinėms jungtims tarp komutatorių ir maršrutizatorių
• Tinklo segmentų išplėtimui vienmodžiu optiniu pluoštu iki 60 km
• Pramoninei eterneto įrangai, veikiančiai plačiuose temperatūrų diapazonuose

Pagrindinės specifikacijos

• Sąsajos tipas: SFP
• Duomenų perdavimo sparta: 100 Mbit/s
• Bangos ilgis: 1310 nm (FP LD)
• Maksimalus pasiekiamumas: iki 2 km daugiamodžiu pluoštu, iki 60 km vienmodžiu pluoštu
• Atitiktis: SFP MSA, karštai prijungiamas
• Darbinės temperatūros diapazonas: nuo -40 ℃ iki 75 ℃

Kaip naudoti

Įdėkite MFB-TFA20 į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol priimantysis įrenginys yra įjungtas; karštojo prijungimo konstrukcija leidžia įdiegti neišjungiant įrenginio. Prijunkite atitinkamą vienmodžio arba daugiamodžio pluošto kabelį prie modulio optinio prievado, užtikrindami teisingą jungties tipą ir švarius galus. Sukonfigūruokite prijungtus tinklo įrenginius 100Base-FX veikimui pagal poreikį.

Rekomendacijos

Naudokite vienmodį pluoštą jungtims, reikalaujančioms iki 60 km atstumo, ir daugiamodį pluoštą trumpų atstumų jungtims iki 2 km. Palaikykite švarias jungtis ir laikykitės gamintojo nurodymų dėl optinių siųstuvų-imtuvų naudojimo, kad užtikrintumėte patikimą veikimą pramoninėse aplinkose.
