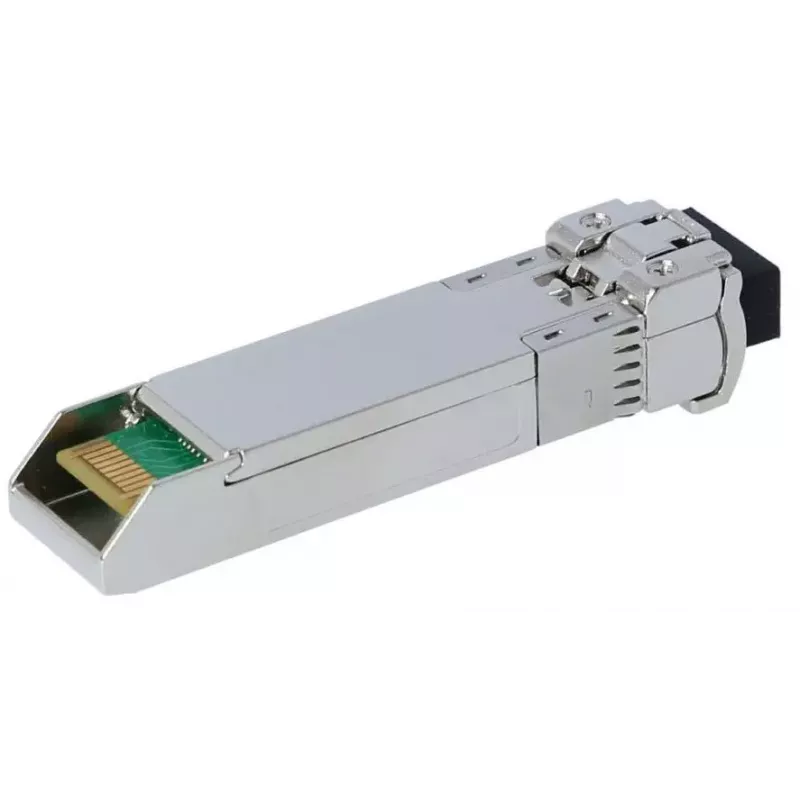

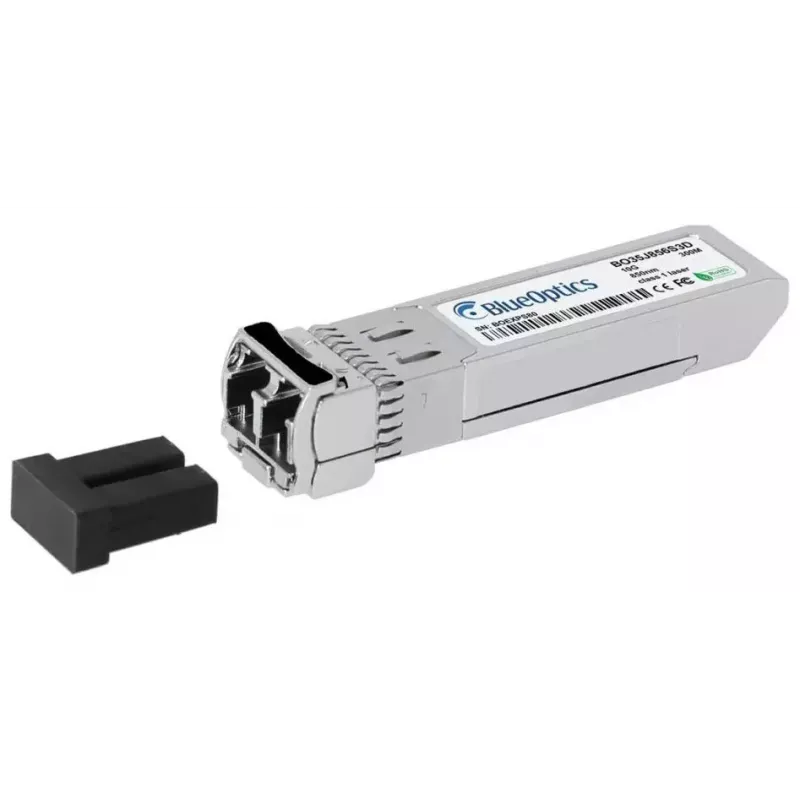

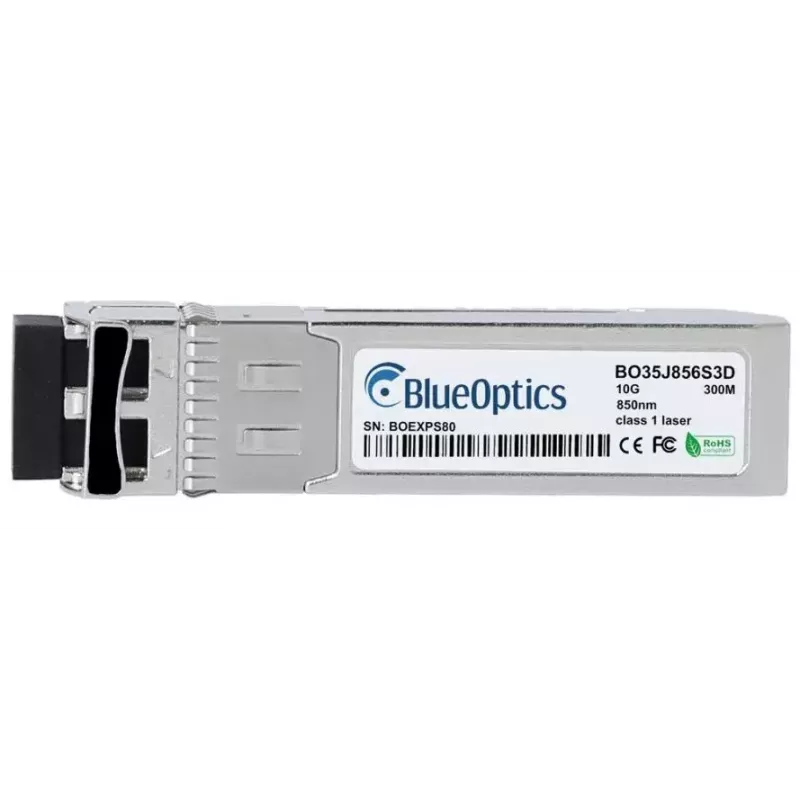

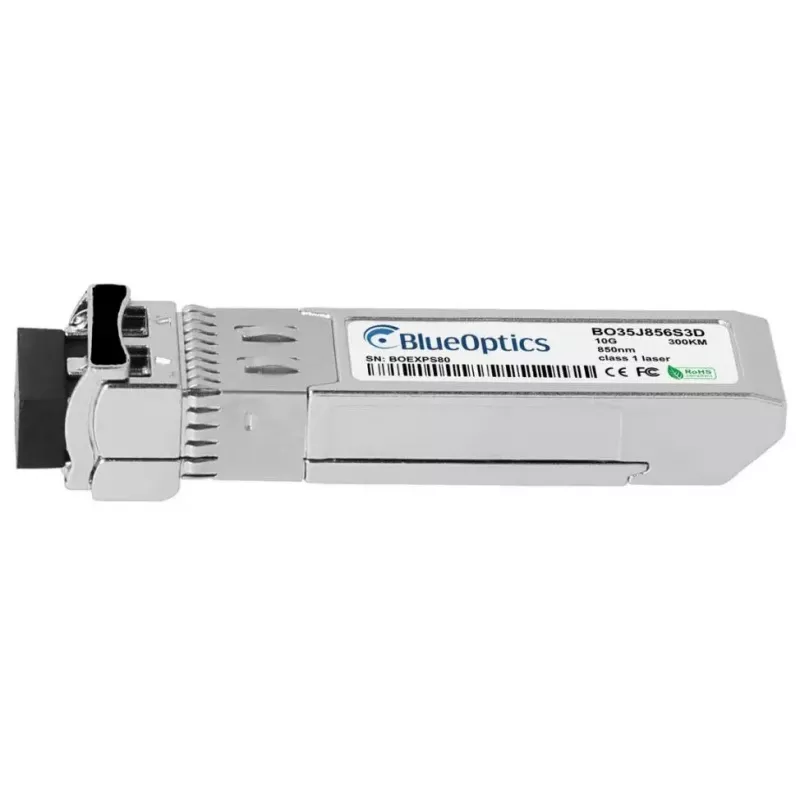

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics RDH10250/1-BO SFP+ 300 m

„BlueOptics RDH10250/1-BO SFP+ 300 m“ – tai 10GBASE-SR skaidulinės optikos siųstuvo-imtuvo modulis aliuminiame korpuse, skirtas trumpojo nuotolio sparčiajam duomenų perdavimui daugiaskaidulio pluošto kabeliu iki 300 metrų. Modulyje naudojama LC dvipusė jungtis, jis palaiko vienalaikį siuntimą ir priėmimą 850 nm bangos ilgio lazeriais ir atitinka MSA SFP+ formos faktoriaus standartus, užtikrinančius tinkamumą ir sąveiką su suderinama tinklo įranga. Kompaktiška, lengva konstrukcija (apie 20 g) tinka montuoti į komutatorius, maršruto parinktuvus, saugojimo sistemas ir kitus 10G spartą palaikančius įrenginius.

Privalumai

Siųstuvas-imtuvas užtikrina 10 Gb/s duomenų perdavimo spartą daugiaskaiduliu kabeliu su LC dvipuse sąsaja ir sukurtas suderinamumui su įranga, priimančia SFP+ 10GBASE-SR modulius. Pagamintas pagal MSA rekomendacijas iš kokybiškų optinių ir elektroninių komponentų, jis suteikia skaitmeninės diagnostikos stebėjimo (DDM/DOM) galimybę realiuoju laiku stebėti tokius parametrus kaip maitinimo įtampa, lazerio poslinkio srovė, išėjimo galia, priimama galia ir temperatūra, kai tai palaiko priimančioji įranga. Aliumininis korpusas ir standartizuotas SFP+ formos faktorius palengvina modulio valdymą, montavimą ir keitimą.

Tinkamas

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics RDH10250/1-BO“ į laisvą SFP+ lizdą suderinamame komutatoriuje, maršruto parinktuve arba priimančiajame adapteryje, laikydamiesi įrenginio gamintojo karštojo prijungimo ir elektrostatinės iškrovos (ESD) apsaugos nurodymų. Sujunkite LC dvipusį daugiaskaidulio pluošto sąsajos kabelį tarp siųstuvų-imtuvų abiejuose ryšio linijos galuose ir patikrinkite ryšio būseną per priimančiąjį įrenginį. Jei reikalinga DDM/DOM funkcija, įjunkite diagnostinį stebėjimą priimančiojoje sistemoje ir skaitykite realiuoju laiku parametrus per valdymo sąsają. Įsitikinkite, kad pluošto poliškumas ir pataisų skydelio maršrutai yra teisingi, kad išvengtumėte ryšio problemų.

Rekomendacijos

Naudokite OM3/OM4 daugiaskaidulį pluoštą ir aukštos kokybės LC dvipusius sąsajos kabelius, kad pasiektumėte nurodytą 300 m atstumą su minimaliu slopinimu. Patikrinkite, ar tikslinė įranga palaiko trečiųjų šalių SFP+ modulius ir DDM/DOM, jei diagnostika reikalinga. Dirbkite su moduliu naudodami ESD apsaugą, laikykite jungties galinius paviršius švarius, o nenaudojamus siųstuvus-imtuvus laikykite su apsauginiais dangteliais, kad išlaikytumėte optines savybes.
