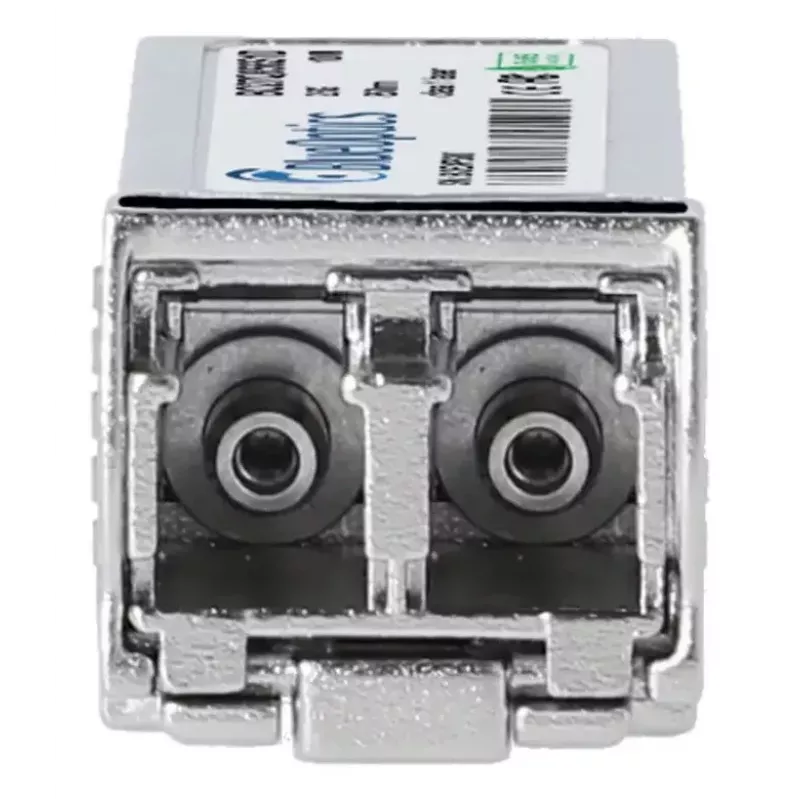

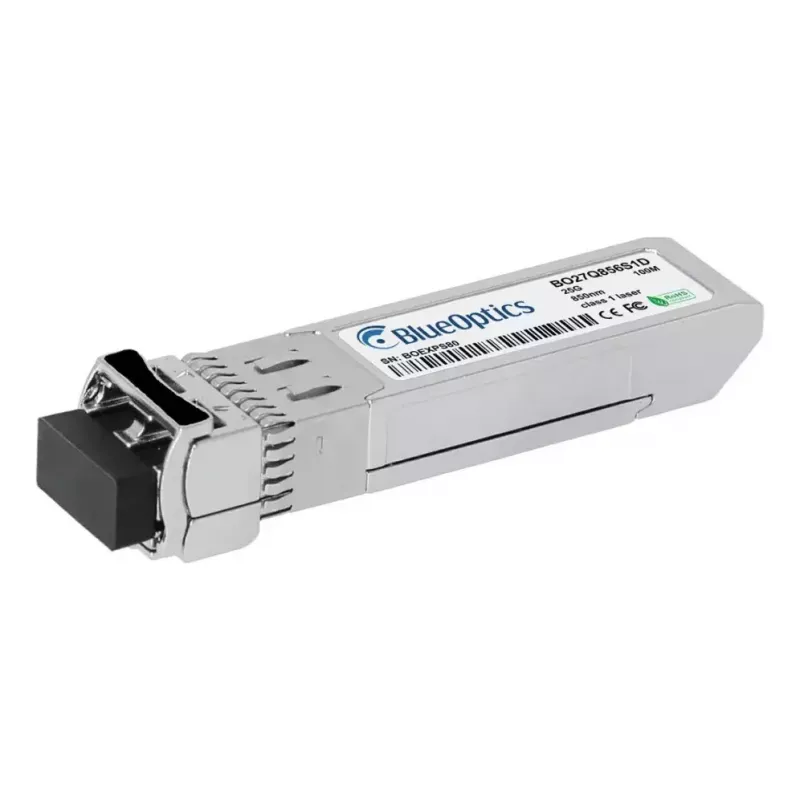

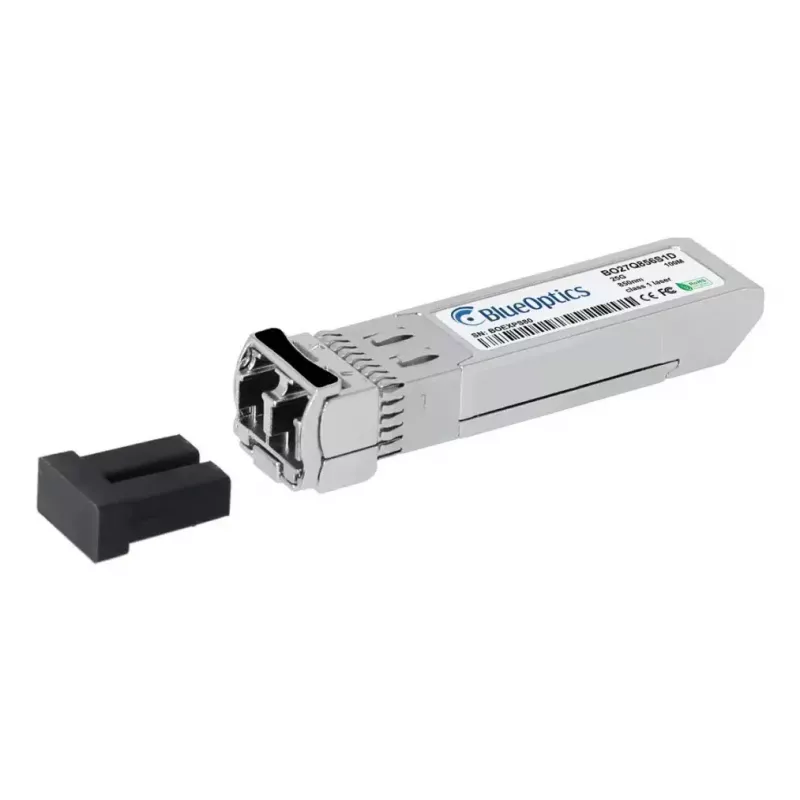

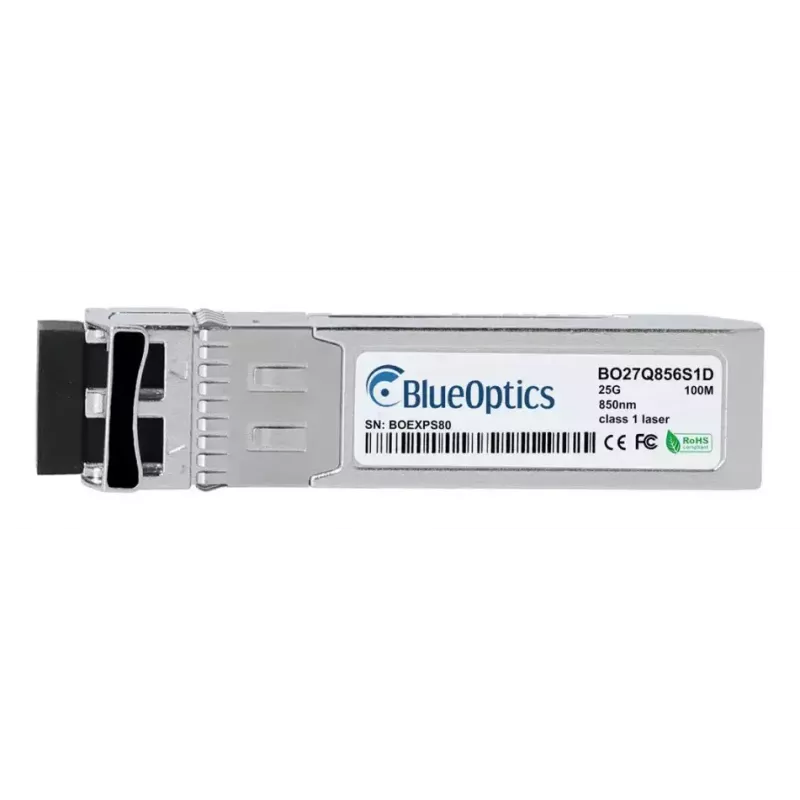

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics AFBR-725XMMZ-BO SFP28 LC aliuminis 20g

„BlueOptics AFBR-725XMMZ-BO“ yra skaidulinės optikos SFP28 siųstuvo-imtuvo modulis, skirtas 25GBASE-SR daugiamodėms jungtims. Jame naudojama LC dvipusė jungtis ir veikia 850 nm perdavimo bei priėmimo bangos ilgiais, kad užtikrintų didelės spartos optinį duomenų perdavimą daugiamode skaidula. Modulis yra kompaktiškas ir lengvas (apie 20 g) bei atitinka MSA SFP28 formos faktoriaus standartus, kad jį būtų paprasta įdiegti į suderinamus komutatorius, maršruto parinktuvus ir saugojimo sistemas.

Privalumai

Šis siųstuvas-imtuvas užtikrina natūralų 25 Gbit/s trumpojo nuotolio optinį ryšį su LC dvipuse sąsaja ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), atitinkantį SFF-8472, skirtą realiojo laiko įtampos, temperatūros, lazerio poslinkio ir optinės galios stebėjimui. Komponentai parenkami taip, kad atitiktų MSA specifikacijas ir užtikrintų pastovų veikimą platformose, suderinamose su „Avago AFBR-725xMMZ“. Aliuminio korpusas ir standartizuotas SFP28 formos faktorius supaprastina tvarkymą ir diegimą tankioje tinklo aplinkoje.

Tinka

• 25G eterneto aukštynkryptėms linijoms ir serverių tarpusavio jungtims duomenų centruose
• Didelio našumo komutavimo struktūrai ir agregavimo linijoms
• Saugojimo sistemoms ir SAN tarpusavio jungtims, priimančioms SFP28 modulius
• Trumpojo nuotolio daugiamodžių skaidulų jungtims iki įprastų didžiausių 25GBASE-SR atstumų (iki ~100 m naudojant tinkamą OM3/OM4 skaidulą)

Pagrindiniai techniniai duomenys

• Formos faktorius: SFP28 (atitinka MSA)
• Duomenų perdavimo sparta: 25 Gbit/s (atitinka 25GBASE-SR)
• Optinis bangos ilgis: 850 nm (Tx/Rx)
• Jungties tipas: LC dvipusė
• Skaidulos tipas: daugiamodė skaidula (MMF)
• Korpuso medžiaga / spalva: aliuminis
• Svoris: apie 0,02 kg
• Stebėjimas: skaitmeninis diagnostikos stebėjimas (DDM/DOM) pagal SFF-8472

Kaip naudoti

Įdiekite „BlueOptics AFBR-725XMMZ-BO“ įstumdami SFP28 modulį į suderinamą SFP28 prievadą, kol užsifiksuos. Prijunkite LC dvipusį daugiamodį jungiamąjį kabelį (užtikrinkite teisingą poliškumą) tarp modulio ir nuotolinio siųstuvo-imtuvo arba sujungimo skydo. Patikrinkite ryšio būseną per priimančiojo įrenginio šviesos diodus ir, jei palaikoma, naudokite priimančiojo valdymo sąsają DDM parametrams nuskaityti realiojo laiko diagnostikai. Laikykitės tiekėjo nurodymų dėl karštojo keitimo procedūrų, jei moduliai keičiami veikiančiose sistemose.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodę skaidulą optimaliam pasiekiamumui esant 25 Gbit/s ir patikrinkite, ar tikslinė techninė platforma palaiko su „Avago AFBR-725xMMZ“ suderinamus SFP28 modulius. Reguliariai stebėkite DDM parametrus, kad aptiktumėte signalo pablogėjimą, ir palaikykite švarias, nedulkėtas bei nepažeistas skaidulų jungtis ir jungiamuosius kabelius, siekiant užtikrinti stabilų optinį veikimą.
