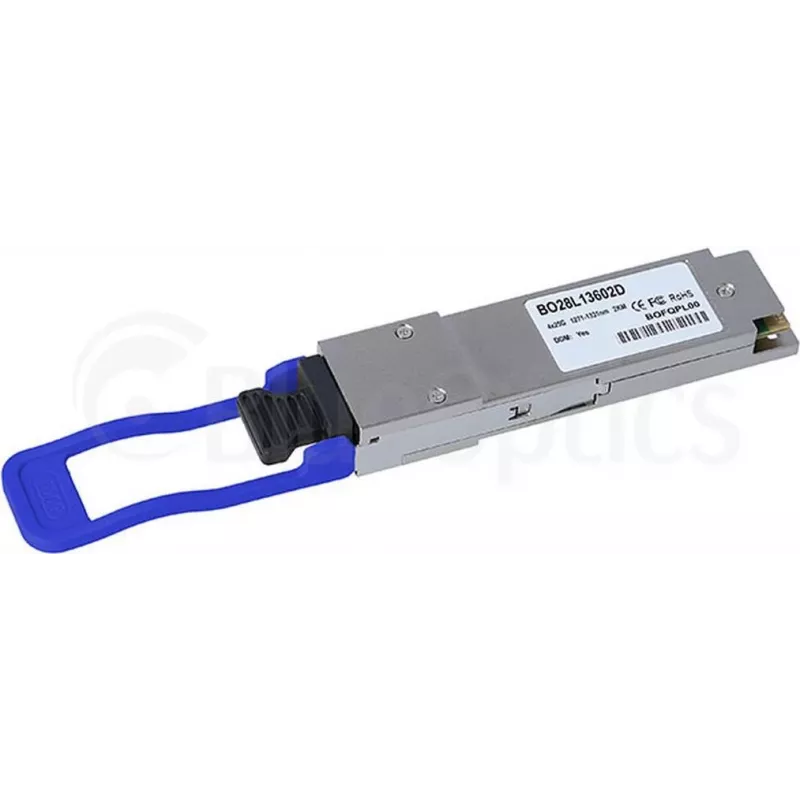

Skaidulinės optikos siųstuvas-imtuvas CBO QSFP28-100G-CWDM4 100G CWDM4

„BlueOptics“ šviesolaidinis siųstuvas-imtuvas CBO QSFP28-100G-CWDM4 100G CWDM4 yra kompaktiškas QSFP28 modulis, užtikrinantis 100 Gbps optines jungtis, naudojant stambųjį bangų tankinimo tankinimą (CWDM4). Jis palaiko didelio tankio serverių, komutatorių ir duomenų centrų sujungimus, turėdamas karštojo prijungimo QSFP28 formos faktorių. Skirtas trumpo ir vidutinio nuotolio CWDM4 diegimams, šis siųstuvas-imtuvas suteikia standartizuotą optinę sąsają keičiamo dydžio aukštynkryptėms ir agregavimo jungtims per vienmodį pluoštą.

Privalumai

Šis 100G CWDM4 siųstuvas-imtuvas sujungia mažą QSFP28 pėdsaką su mažu energijos suvartojimu ir pramonės standartų optinėmis sąsajomis, leidžiančiomis efektyviai išnaudoti komutatoriaus prievadų tankį. Modulis palaiko CWDM4 bangų tankinimą, kad per keturis CWDM kanalus perduotų 100 Gbps, sumažindamas pluošto poreikį, palyginti su lygiagrečiąja optika. Karštojo prijungimo konstrukcija supaprastina montavimą ir keitimą, neišjungiant pagrindinės įrangos. Suderinamumas su standartiniais QSFP28 prievadais ir vienmodžio pluošto jungtimis daro jį tinkamu mišrių tiekėjų aplinkose.

Tinka

• Duomenų centrų aukštynkryptėms ir stuburo-lapo komutatorių jungtims
• Didelio tankio serverių agregavimui ir stelažo viršaus komutatorių jungtims
• Universiteto miestelio magistralinėms jungtims ir metropoliteninėms trumpo bei vidutinio nuotolio optinėms jungtims

Pagrindinės specifikacijos

• Formos faktorius: QSFP28 (karštojo prijungimo)
• Duomenų sparta: 100 Gbps agreguota
• Optinė technologija: CWDM4 bangų tankinimas per vienmodį pluoštą
• Nuotolis: trumpo ir vidutinio nuotolio vienmodis pluoštas (CWDM4 standartiniai atstumai)
• Jungties tipas: LC dvipusis (būdingas CWDM4 moduliams)
• Energijos suvartojimas: mažos galios QSFP28 klasė (tipinės vertės priklauso nuo įgyvendinimo)

Kaip naudoti

Įdėkite QSFP28 modulį į suderinamą QSFP28 prievadą komutatoriuje, maršrutizatoriuje ar tinklo priegloboje, kol įrenginys įjungtas – karštojo prijungimo konstrukcija leidžia įdėti ir išimti neišjungiant sistemos. Naudokite LC dvipusius vienmodžio pluošto korekcinius laidus, kad prisijungtumėte prie nuotolinio CWDM4 suderinamo siųstuvo-imtuvo. Užtikrinkite teisingą siuntimo ir priėmimo linijų atvaizdavimą ir patikrinkite ryšio būseną per prieglobos įrenginio valdymo sąsają. Laikykitės tiekėjo nurodymų dėl modulio tvarkymo, elektrostatinės iškrovos atsargumo priemonių ir prievado konfigūracijos (greičio ir kodavimo nustatymų), jei taikoma.

Rekomendacijos

Patikimam veikimui naudokite vienmodį pluoštą, sertifikuotą CWDM bangų ilgiams, ir palaikykite švarius LC jungčių galinius paviršius. Patvirtinkite, kad abu jungties galai palaiko CWDM4 ir QSFP28 optinius parametrus, ir patikrinkite atstumo bei nuostolių biudžetus savo konkrečiam diegimui. Stebėkite prievado diagnostiką (jei yra), kad sektumėte optinę galią ir temperatūrą, o modulius keiskite vadovaudamiesi gamintojo tvarkymo gairėmis, kad išvengtumėte pažeidimų.
