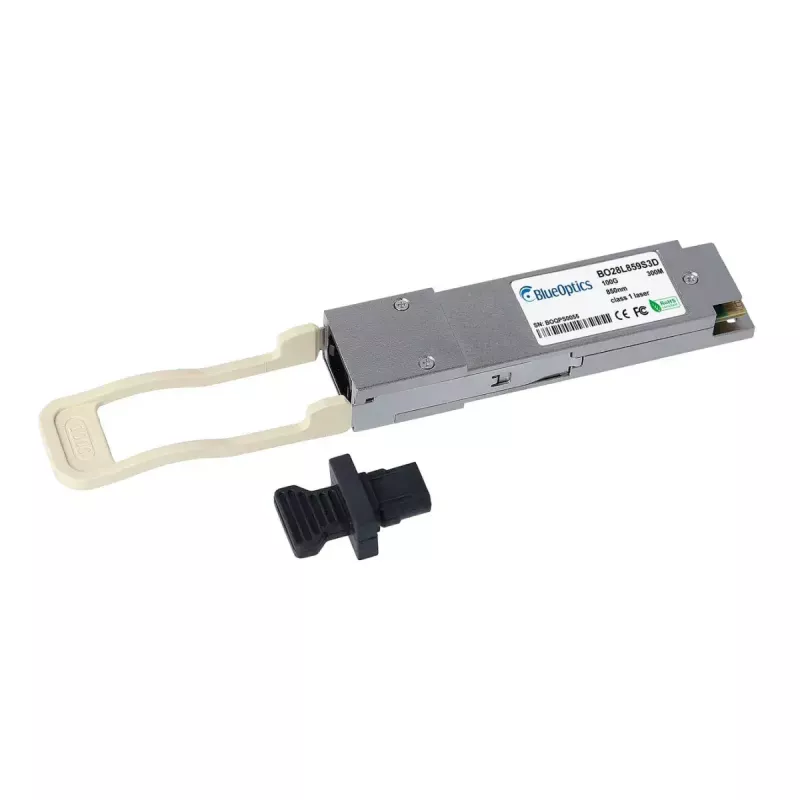

Skaidulinės optikos siųstuvas-imtuvas BlueOptics R7HWN-BO 100000 Mbit/s QSFP28 850 nm

„BlueOptics R7HWN-BO“ yra QSFP28 skaidulinės optikos siųstuvo-imtuvo modulis, skirtas 100000 Mbit/s optiniams ryšiams. Jis veikia 850 nm bangos ilgiu per daugiamodį šviesolaidį ir naudoja MTP/MPO jungtį lygiagrečiam šviesolaidžio sujungimui. Modulis skirtas maksimaliam iki 300 m perdavimo atstumui, turi kompaktišką sidabrinį korpusą ir sveria maždaug 40 g. Sukurtas pagal MSA suderinamus formos faktorius, siųstuvas-imtuvas palaiko vienalaikius siuntimo ir priėmimo kanalus bei integruoja skaitmeninę diagnostiką pagrindiniams veikimo parametrams stebėti.

Privalumai

„R7HWN-BO“ užtikrina 100G duomenų pralaidumą QSFP28 pakuotėje su MPO/MTP jungtimi, leidžiančia sukurti didelio tankio optinius ryšius duomenų centruose ir įmonių aplinkoje. Atitiktis MSA standartams ir aukštos kokybės komponentų naudojimas prisideda prie ilgų MTBF verčių ir stabilaus veikimo. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio srovę, siuntimo/priėmimo galią ir temperatūrą, o tai supaprastina trikčių šalinimą ir priežiūrą netrikdant srauto.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics R7HWN-BO“ į suderinamą QSFP28 lizdą savo jungiklyje, maršrutizatoriuje ar serveryje pagal pagrindinio įrenginio vadovą. Įsitikinkite, kad pagrindinė platforma palaiko QSFP28 modulius ir MPO/MTP sąsają, bei patvirtinkite reikiamą programinės įrangos ar programinės-aparatinės įrangos suderinamumą. Prijunkite MPO/MTP daugiamodį šviesolaidinį kabelį prie modulio ir nutieskite jį iki atitinkamos skirstomosios plokštės ar siųstuvo-imtuvo nuotoliniame gale. Jei reikalinga DDM/DOM funkcija, įjunkite arba užklauskite diagnostikos sąsają iš pagrindinio įrenginio valdymo programinės įrangos, kad galėtumėte stebėti veikimo parametrus.

Rekomendacijos

Naudokite daugiamodį šviesolaidį su tinkamais MPO/MTP magistraliniais arba šuoliniais kabeliais, laikykitės tinkamo šviesolaidžio tvarkymo ir MPO/MTP ferulių švarumo, prieš diegdami patikrinkite pagrindinio įrenginio suderinamumą su QSFP28 ir DDM funkcijomis. Atstumams, artimiems maksimaliam modulio diapazonui, naudokite rekomenduojamą OM3/OM4 kabelį, kad užtikrintumėte signalo atsargą ir patikimumą.
