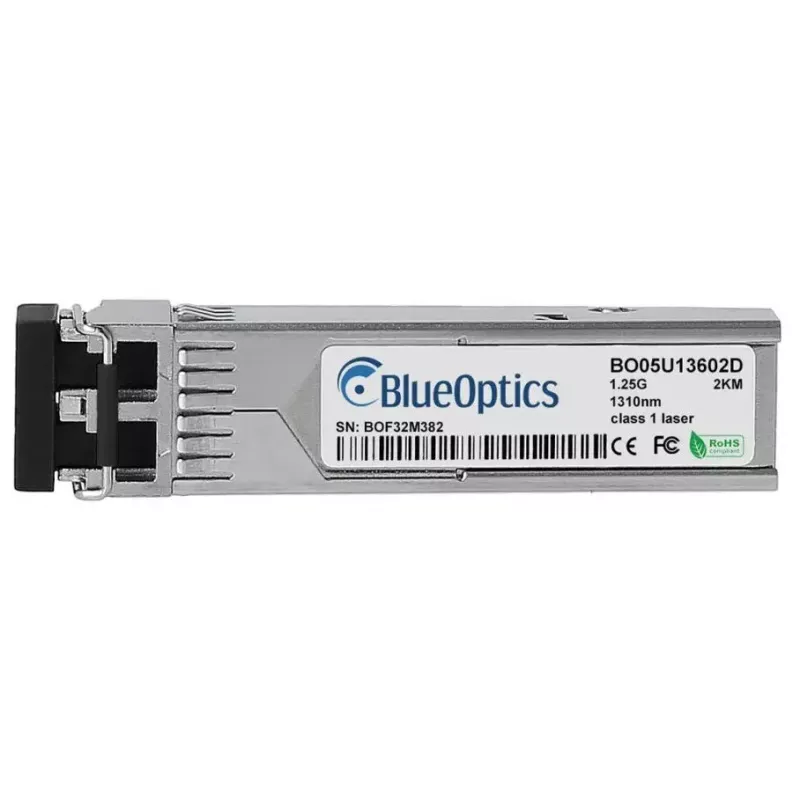

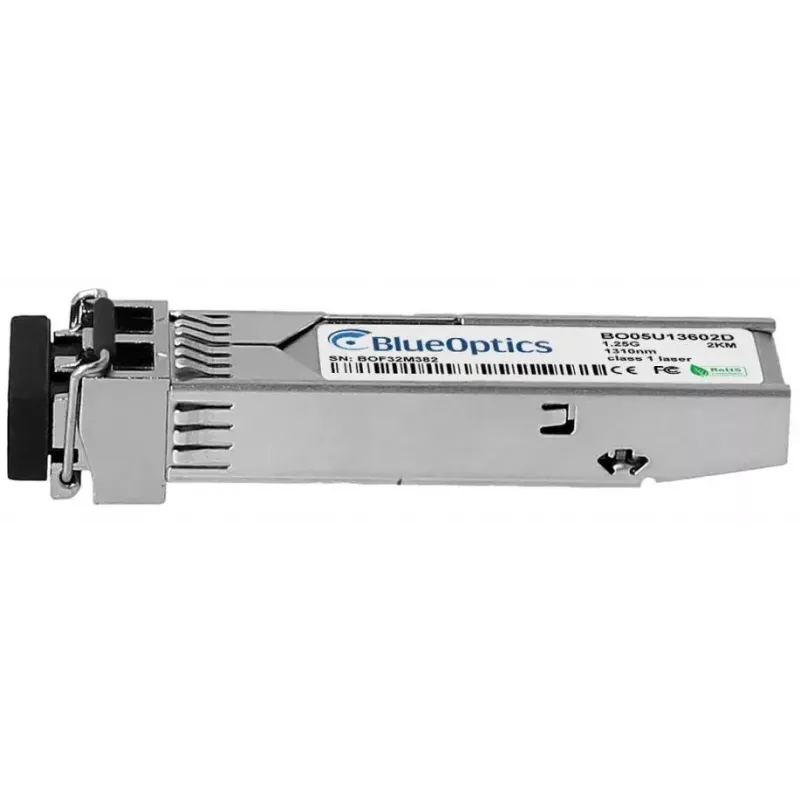

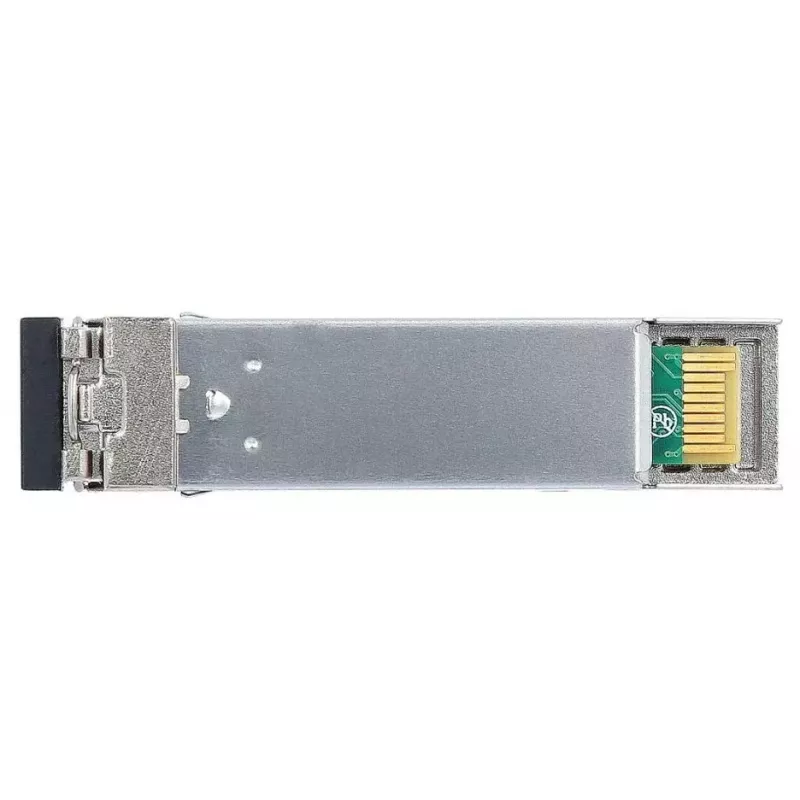

Skaidulinės optikos SFP siųstuvas-imtuvas BlueOptics 942 108-001-BO 2000 m Aliuminis

„BlueOptics 942 108-001-BO“ yra skaidulinės optikos SFP siųstuvas-imtuvas, skirtas 1000BASE-X programoms ir palaikantis optinį duomenų perdavimą daugiamode skaidula iki 2000 m atstumu. Jis yra lengvame aliuminio korpuse ir naudoja LC dvipusę jungtį vienu metu vykstantiems siuntimo ir priėmimo kanalams. Siųstuvas-imtuvas naudoja 1310 nm siuntimo ir priėmimo bangos ilgius ir atitinka MSA mechaninius bei elektrinius SFP modulių standartus, todėl tinkamas integruoti į tinklo komutatorius, maršrutizatorius ir saugojimo sistemas, palaikančias standartines SFP sąsajas.

Privalumai

Šis „BlueOptics“ SFP modulis užtikrina standartizuotą SFP formos veiksnio suderinamumą, kompaktišką aliuminio korpusą, išlaikantį svorį iki 20 g, ir palaiko iki 1,25 Gbit/s pralaidumą pagal 1000BASE-X specifikaciją. LC dvipusė sąsaja leidžia kurti dvipusius optinius ryšius, o daugiamodės skaidulos veikimas ir 1310 nm optiniai komponentai sumažina elektromagnetinių trukdžių pažeidžiamumą, būdingą varinėms linijoms. Moduliai gaminami pagal MSA gaires ir tikrinami dėl suderinamumo, kad būtų užtikrintas patikimas veikimas iš karto prijungus prie įrangos, palaikančios atitinkamus „Hirschmann“ siųstuvus-imtuvus.

Tinka

• Gigabitinio eterneto ryšiams daugiamode skaidula iki 2 km
• „Fibre Channel over Ethernet“ ir SDH/SONET perdavimui palaikomose platformose
• Komutatorių, maršrutizatorių ar saugojimo sistemų, priimančių SFP 1000BASE-X modulius, atnaujinimui
• Siųstuvų-imtuvų keitimui ar pridėjimui duomenų centro ir įmonės tinklo magistralėse

Pagrindinės specifikacijos

• Formos veiksnys: SFP (mažas įdedamas formos veiksnys)
• Duomenų sparta: iki 1,25 Gbit/s (1000BASE-X)
• Bangos ilgis: 1310 nm siuntimo ir priėmimo

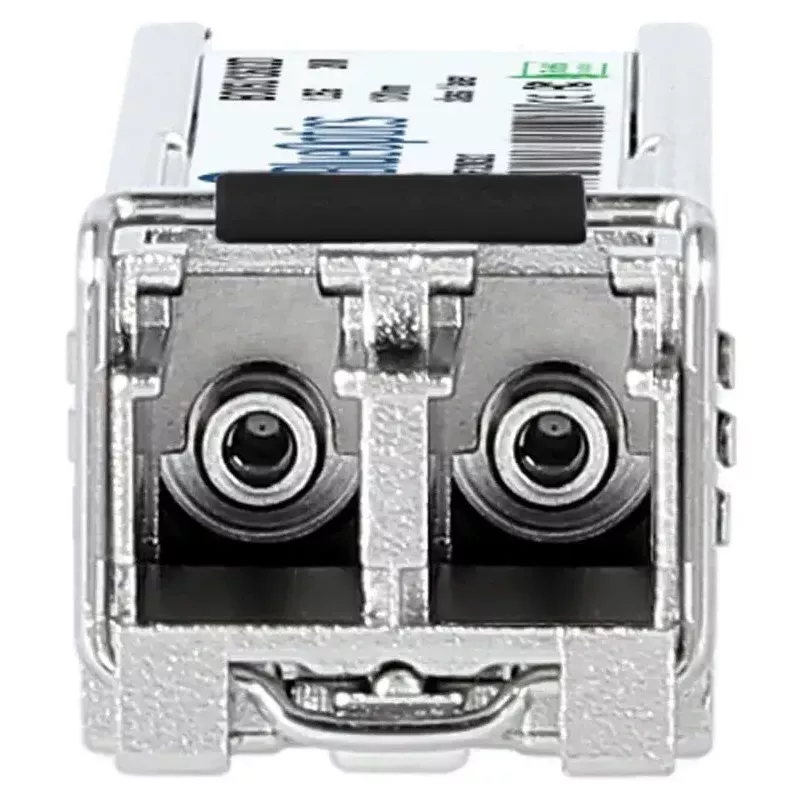

• Optinė jungtis: LC dvipusė
• Skaidulos tipas: daugiamodė skaidula
• Maksimalus atstumas: iki 2000 m
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: apytiksliai 20 g

Kaip naudoti

Prieš montuodami SFP, išjunkite maitinimą arba laikykitės karštojo keitimo procedūros, nurodytos jūsų aparatinės įrangos tiekėjo. Nuimkite nuo LC jungties dulkių apsauginius gaubtelius ir įkiškite siųstuvą-imtuvą į suderinamą SFP prievadą, kol jis užsifiksuos. Sujunkite LC dvipusius pataisų kabelius tarp siųstuvų-imtuvų arba prie pataisų skydo, užtikrindami siuntimo-priėmimo suderinimą. Jei platforma reikalauja, sukonfigūruokite pagrindinį įrenginį 1000BASE-X veikimui. Jei įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), stebėkite optinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, išvesties/įvesties galia ir temperatūra per valdymo sąsają, kad galėtumėte atlikti veikimo patikras.

Rekomendacijos

Naudokite sertifikuotą daugiamodę skaidulą ir kokybiškus LC dvipusius pataisų kabelius, kad pasiektumėte optimalų atstumą ir signalo vientisumą. Patikrinkite pagrindinio įrenginio suderinamumą su standartiniais SFP 1000BASE-X moduliais ir patvirtinkite DDM/DOM palaikymą, jei reikalinga nuotolinė diagnostika. Nenaudojamus modulius laikykite su apsauginiais dulkių gaubteliais ir venkite užteršimo ar mechaninio poveikio montavimo metu.
