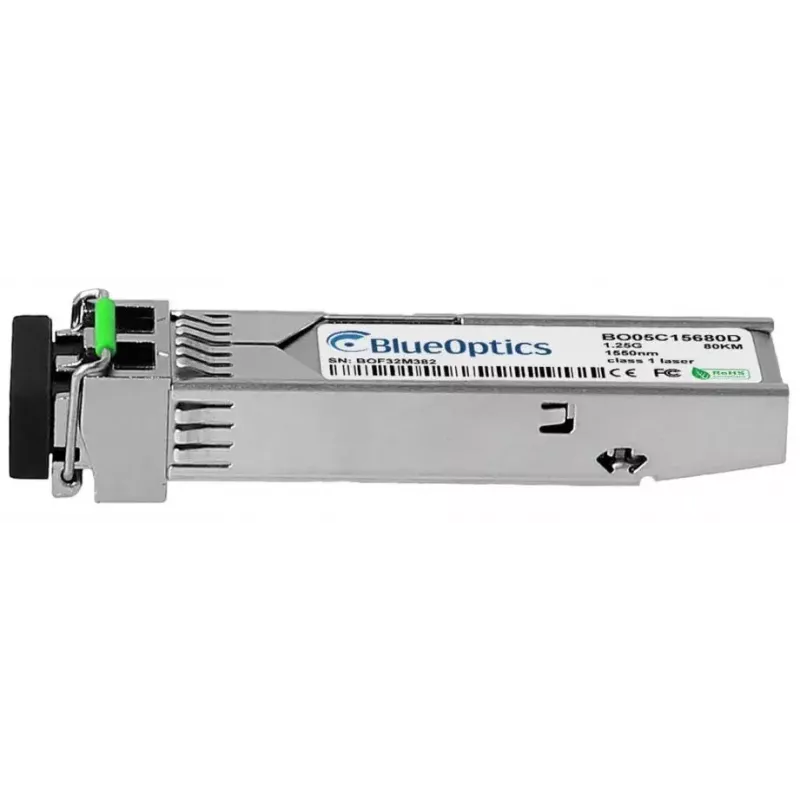

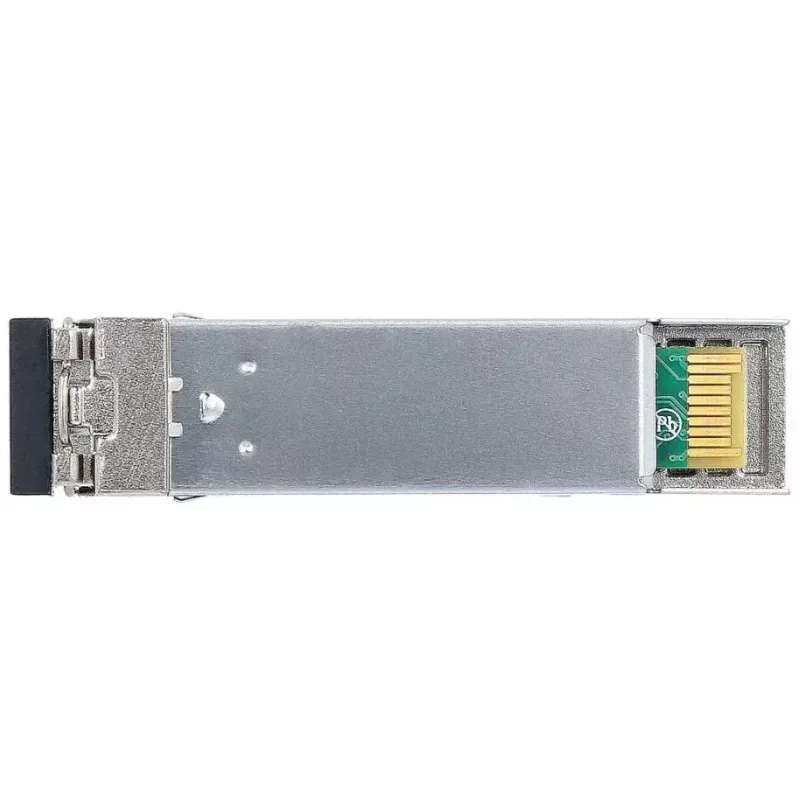

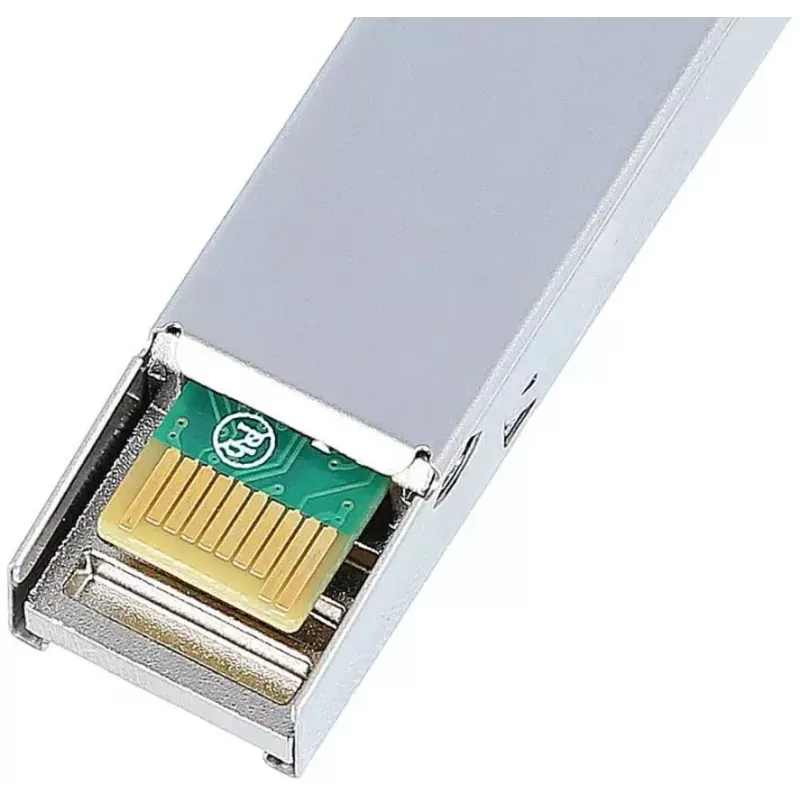

Skaidulinės optikos SFP siųstuvas-imtuvas BlueOptics 740-031468-BO 80000 m aliuminis

BlueOptics 740-031468-BO yra SFP skaidulinės optikos siųstuvas-imtuvas, skirtas vienmodėms ilgojo nuotolio linijoms. Palaikantis 1000BASE‑ZX veikimą, šis kompaktiškas siųstuvas-imtuvas naudoja LC dvipusę jungtį ir perduoda bei priima 1550 nm bangos ilgiu, kad optinius duomenis perduotų iki 80 000 m atstumu. Modulis yra aliuminio korpuse, sveria apie 20 g ir tiekiamas kaip atskiras vienetas, tinkamas integruoti į tinklo komutatorius, maršrutizatorius ir kitą suderinamą aparatinę įrangą, priimančią SFP modulius.

Privalumai

Siųstuvas-imtuvas atitinka MSA SFP formos faktoriaus standartus ir užtikrina sąveiką su sistemomis, palaikančiomis 1000BASE‑ZX optiką. Jo aliuminio korpusas suteikia mechaninę apsaugą ir terminį stabilumą, išlaikant modulio lengvumą. Sukurtas vienmodei skaidulai ir LC dvipusėms jungtims, modulis palaiko pilną dvipusį optinį perdavimą gigabitiniais greičiais ir, jei pagrindinė platforma siūlo tokią galimybę, įtraukia standartinę skaitmeninę diagnostiką.

Tinka

• Ilgojo nuotolio vienmodėms eterneto linijoms iki 80 km
• Jungtims tarp komutatorių ir maršrutizatorių miestelių ar miesto tinkluose
• Skaidulinėms jungtims į saugyklas ar serverių agregacijai
• SFP prievadų keitimui ar išplėtimui įrangoje, palaikančioje 1000BASE‑ZX optiką

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Optinis režimas: Vienmodė skaidula
• Bangos ilgis: 1550 nm perdavimui ir priėmimui
• Duomenų sparta: 1,25 Gbit/s (1000BASE‑ZX)

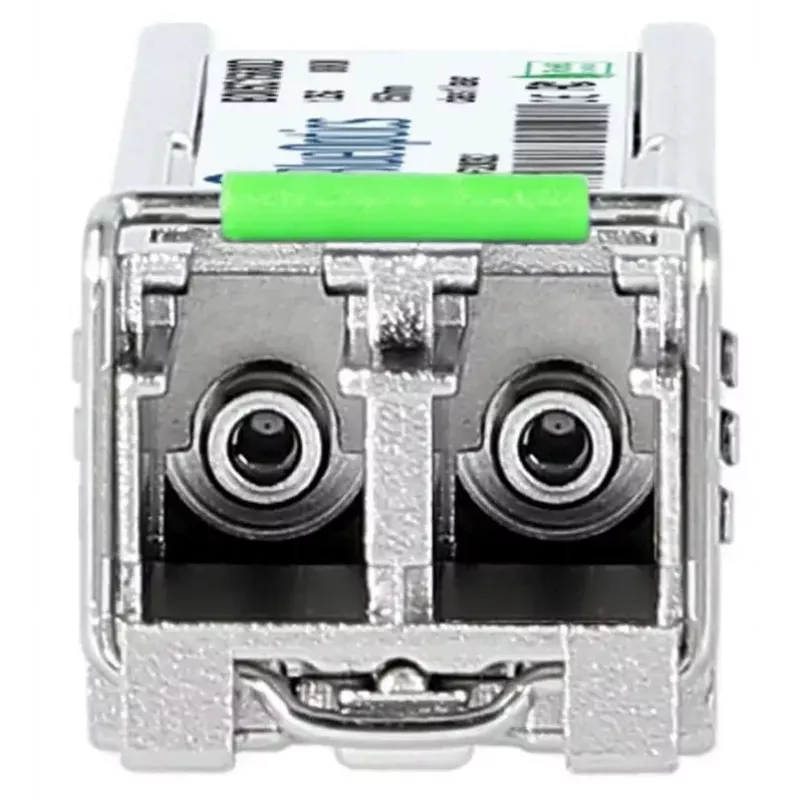

• Jungtis: LC dvipusė
• Maksimalus pasiekiamumas: iki 80 000 m (80 km)
• Korpusas: aliuminio korpusas
• Svoris: apie 0,02 kg

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamą SFP prievadą savo komutatoriuje, maršrutizatoriuje ar laikmenų keitiklyje, kai pagrindinė įranga yra išjungta, arba pagal gamintojo karštojo keitimo procedūrą. Prijunkite LC dvipusius vienmodžius skaidulinius kabelius, užtikrindami teisingą Tx/Rx orientaciją. Patikrinkite linijos būseną pagrindiniame įrenginyje ir įsitikinkite, kad prievadas sukonfigūruotas palaikyti 1000BASE‑ZX arba automatinį derėjimą, kaip reikalauja jūsų tinklas. Jei pagrindinė platforma palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir skaitykite diagnostinius registrus, kad stebėtumėte maitinimo įtampą, lazerio poslinkį, perdavimo/priėmimo galią ir temperatūrą.

Rekomendacijos

Naudokite gamykloje įvertintą vienmodę skaidulą ir LC dvipusius kabelius, kad pasiektumėte nurodytą atstumą. Patvirtinkite suderinamumą su savo aparatinės įrangos gamintojo palaikomos optikos sąrašu ir, jei yra, įjunkite DDM/DOM stebėjimą. Stabilioms ilgojo nuotolio linijoms patikrinkite visos skaidulos slopinimą ir naudokite tinkamą dispersijos bei nuostolių biudžeto planavimą.
