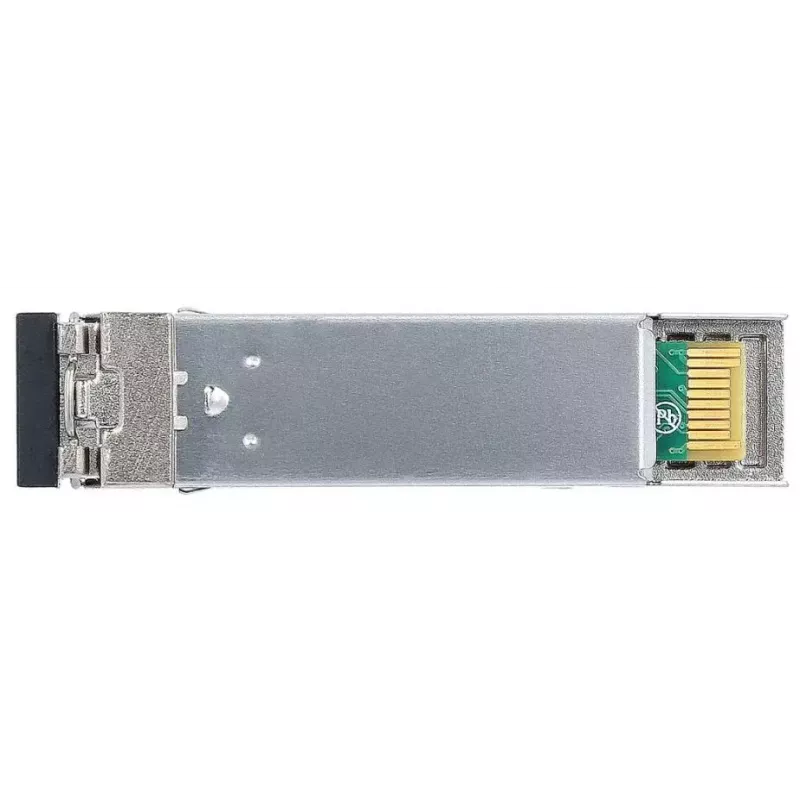

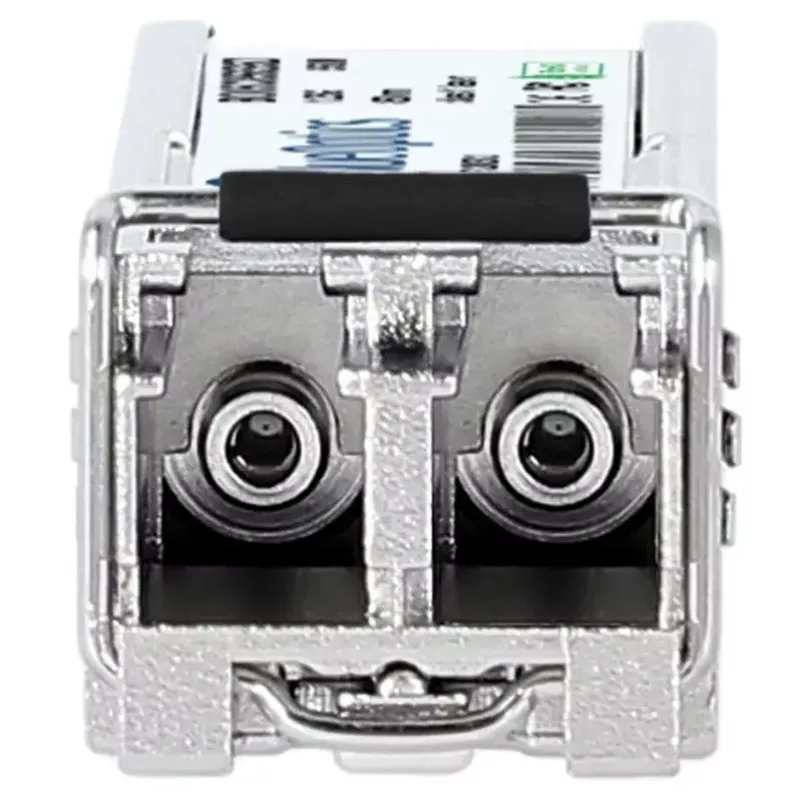

Skaidulinės optikos SFP siųstuvas-imtuvas BlueOptics 1783-SFP1GSX-BO 550 m aliuminis

BlueOptics 1783-SFP1GSX-BO yra skaidulinės optikos SFP siųstuvas-imtuvas, skirtas 1000Base-SX programoms daugiamodėje skaiduloje. Modulis užtikrina optinį siuntimą ir priėmimą 850 nm bangos ilgiu ir palaiko iki 550 metrų nuotolio jungtis. Jis naudoja standartizuotą SFP formos faktorių su LC dvipusiu jungtimi ir yra įdėtas į aliuminio korpusą, sveriantį apie 20 g, tinkamas montuoti komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, priimančiuose SFP siųstuvus-imtuvus.

Privalumai

Šis BlueOptics SFP siųstuvas-imtuvas atitinka MSA reikalavimus atitinkančias SFP specifikacijas ir yra suderinamas su sistemomis, palaikančiomis 1000Base-SX optikos profilį. Aliuminio korpusas užtikrina mechaninį patvarumą ir šilumos išsklaidymą, o daugiamodė 850 nm optinė sąsaja palaiko gigabitinį Ethernet, Fibre Channel per Ethernet ir SDH/SONET protokolus iki 1,25 Gbit/s sparta. Modulis yra patikrintas dėl sąveikumo ir apima funkcijas, paprastai diegiamas patikimam veikimui valdomose tinklo aplinkose.

Kam tinka

• Gigabitinio Ethernet jungtims daugiamode skaidula iki 550 m
• Komutatorių, maršrutizatorių ir saugojimo sistemų su SFP prievadais sujungimui
• Spartiesiems taikymams, pvz., Fibre Channel per Ethernet ir SDH/SONET

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas įdedamas formos faktorius)
• Bangos ilgis: 850 nm (siuntimas ir priėmimas)
• Maksimali duomenų sparta: iki 1,25 Gbit/s
• Maksimalus jungties nuotolis (daugiamodė skaidula): 550 metrų
• Jungtis: LC dvipusė
• Medžiaga / spalva: aliuminio korpusas
• Svoris: apie 0,02 kg

Kaip naudoti

Įkiškite siųstuvą-imtuvą į laisvą SFP prievadą suderinamame tinklo įrenginyje, kol spragtelės, tada prijunkite LC dvipusį daugiamodės skaidulos pataisymo kabelį tinkama poliarizacija. Įsitikinkite, kad priimančiasis įrenginys palaiko 1000Base-SX optiką, ir, jei taikoma, įrenginio valdymo sąsajoje įjunkite arba patikrinkite jungties nustatymus. Sistemose, palaikančiose skaitmeninį diagnostikos stebėjimą (DDM/DOM), patvirtinkite, kad priimančiasis įrenginys rodo DDM informaciją, jei reikalingas realaus laiko optinių parametrų stebėjimas.

Rekomendacijos

Geriausiam veikimui naudokite sertifikuotą daugiamodę skaidulą ir palaikykite tinkamą skaidulų švarą. Patikrinkite suderinamumą su tiksline įranga ir laikykitės gamintojo nurodymų dėl SFP modulių karštojo prijungimo. Stebint jungties būklę, naudokite DDM/DOM palaikančius priimančiuosius įrenginius, kad nuskaitytumėte maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo/įėjimo galią ir temperatūrą.
