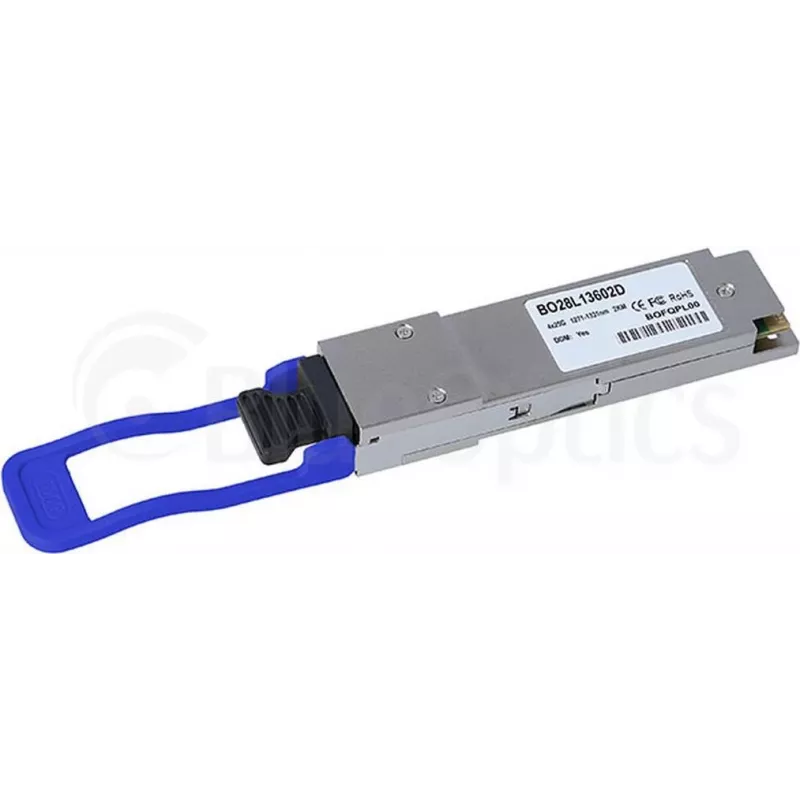

Siųstuvas-imtuvas CBO QSFP28-100G-CWDM4 šviesolaidinis 100G modulis

„CBO QSFP28-100G-CWDM4“ šviesolaidinis 100G modulis yra kompaktiškas QSFP28 formos koeficiento siųstuvas-imtuvas, skirtas 100 Gigabit Ethernet ryšiams. Jame įdiegta CWDM4 optika, perduodanti keturis banginio tankinimo kanalus, taip užtikrinant 100G ryšį atitinkamose vienmodėse šviesolaidinėse linijose. Sukurtas duomenų centrų tinklų sąsajoms, komutatorių ir maršrutizatorių jungtims, modulis palaiko trumpo ir vidutinio nuotolio CWDM4 programas bei telpa į standartinius QSFP28 prievadus, todėl lengvai integruojamas į esamą tinklo įrangą.

Privalumai

Modulis užtikrina tankų 100G perdavimą mažame QSFP28 korpuse, leidžiantį pasiekti didelį prievadų tankį stovuose ir korpusuose. CWDM4 technologija sumažina šviesolaidžio ir siųstuvo-imtuvo sąnaudas, palyginti su lygiagrečia optika panašiems atstumams. Siųstuvas-imtuvas yra karštojo keitimo, todėl techninę priežiūrą ir atnaujinimus galima atlikti neišjungiant sistemų, o jo atitiktis bendroms QSFP28 mechaninėms ir elektrinėms specifikacijoms užtikrina platų suderinamumą su suderinamais komutatoriais ir maršrutizatoriais.

Kam tinka

• Duomenų centrų magistralinių ir paskirstymo lygmens sąsajos bei serverių jungtys
• Komutatorių tarpusavio ir maršrutizatorių tarpusavio 100G jungtys
• Trumpo ir vidutinio nuotolio vienmodžio šviesolaidžio jungtys naudojant CWDM4
• Didelio tankio tinklo diegimai, kuriems reikalingas QSFP28 formos koeficientas

Pagrindinės specifikacijos

• Formos koeficientas: QSFP28
• Duomenų perdavimo sparta: 100 Gigabit Ethernet
• Optinė technologija: CWDM4 (keturi stambūs WDM kanalai)
• Šviesolaidžio tipas: vienmodis šviesolaidis (SMF), optimizuotas CWDM4
• Pasiekiamumas: sukurtas CWDM4 trumpo ir vidutinio nuotolio jungtims (pagal CWDM4 taikymo gaires)
• Jungties sąsaja: QSFP28 elektrinė/sujungimo jungtis standartizuotam lizdui ir prievadui

Kaip naudoti

Įstatykite siųstuvą-imtuvą į suderinamą QSFP28 prievadą komutatoriuje, maršrutizatoriuje ar tinklo įrenginyje, kol jis tvirtai užsifiksuos. Prijunkite tinkamą vienmodį šviesolaidinį kabelį su suderinamomis LC arba nurodytomis CWDM4 atšakomis / prailginimo laidais, kiek reikia ryšiui. Patikrinkite ryšio derybas ir 100G veikimą per priimančiojo įrenginio valdymo sąsają bei stebėkite signalo būseną naudodamiesi prieinama diagnostika. Siekiant išvengti pažeidimų, nenaudojamas optines sąsajas laikykite su apsauginiais dangteliais ir laikykitės elektrostatinės iškrovos atsargumo priemonių įstatydami ar išimdami modulį.

Rekomendacijos

Rinkitės vienmodį šviesolaidį ir su CWDM4 suderinamus kabelių rinkinius, atitinkančius numatomą jungties atstumą, ir patvirtinkite suderinamumą su priimančiosios įrangos tiekėju. Patikimam veikimui atnaujinkite siųstuvo-imtuvo programinę-aparatinę įrangą ir įrenginių tvarkykles bei atlikite optinio galios biudžeto patikras diegimo metu.
