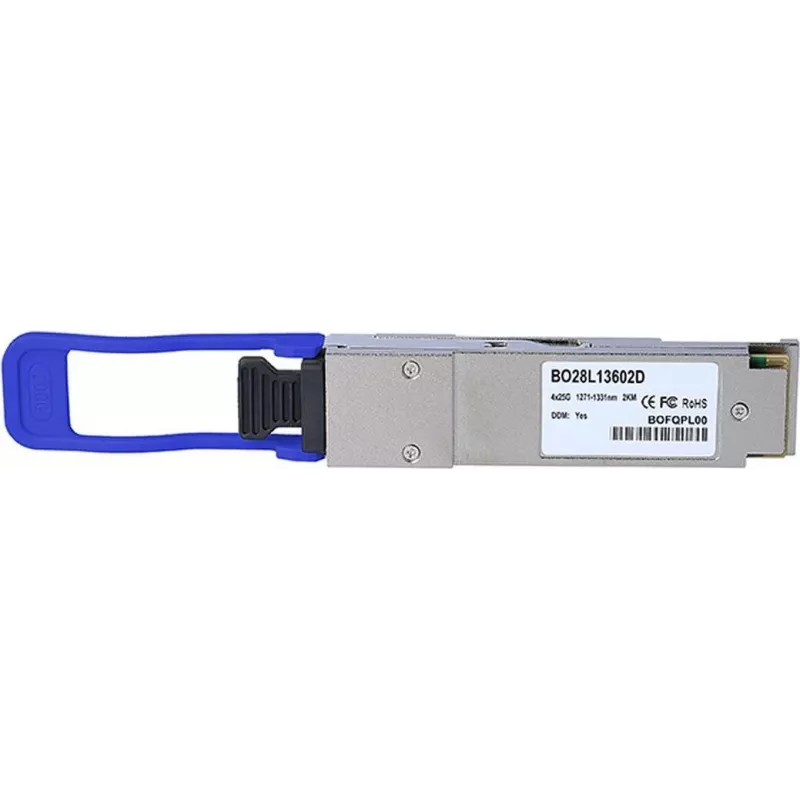

Siųstuvas-imtuvas CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 QSFP28 šviesolaidinis modulis

Siųstuvas-imtuvas CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 QSFP28 šviesolaidinis modulis yra kompaktiškas, karšto prijungimo 100 Gigabit Ethernet optinis siųstuvas-imtuvas, skirtas trumpo ir vidutinio nuotolio CWDM4 linijoms. Pagamintas QSFP28 formos koeficientu, šis BlueOptics modulis leidžia tankiai diegti duomenų centruose ir tinklo sujungimo taškuose, palaikydamas standartizuotą keturių bangos ilgių tankųjį bangos ilgių tankinimo tankinimą, kad būtų perduodama 100 Gbps vienmodžiu šviesolaidžiu. Modulis skirtas naudoti su suderinamais 100G prievadais ir suteikia erdvę taupantį sprendimą jungtims tarp komutatorių, prieigos komutatorių aukštynkryptėms linijoms ir jungtims tarp spintų, kur reikalinga CWDM4 signalizacija ir optinis pasiekiamumas.

Privalumai

Šis QSFP28 CWDM4 siųstuvas-imtuvas pasižymi dideliu prievadų tankumu ir karšto prijungimo patogumu, leidžiančiu greitai pakeisti vietoje neišjungiant įrangos. Jis palaiko 100 Gigabit Ethernet per vienmodį šviesolaidį naudodamas CWDM4 bangos ilgius, o tai sumažina reikalingų skaidulų skaičių, palyginti su lygiagrečiais sprendimais. QSFP28 formos koeficientas yra suderinamas su daugeliu šiuolaikinių 100G komutatorių ir maršrutizatorių, todėl jį lengva integruoti į esamą tinklo infrastruktūrą išsaugant spintos erdvę.

Tinka

• Duomenų centrų sujungimams ir stuburo-lapų architektūroms
• 100G aukštynkryptėms jungtims tarp komutatorių ir tarp komutatorių bei maršrutizatorių
• Prieigos komutatorių ir agregavimo linijoms, kurioms reikia vienmodžių CWDM4 optikos
• Didelio pralaidumo serverių aukštynkryptėms linijoms ir saugyklų tinklams

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 100 Gbps (QSFP28)
• Optinė technologija: CWDM4 (keturi tankieji bangos ilgių kanalai)
• Skaidulos tipas: vienmodis šviesolaidis (SMF)
• Formos koeficientas: QSFP28, karšto prijungimo
• Sąsaja: dvipusis LC arba MPO, priklausomai nuo įgyvendinimo (prieš montuojant patikrinti jungties tipą)
• Tipinis pasiekiamumas: skirtas trumpo ir vidutinio nuotolio CWDM4 linijoms (tikslų atstumą žr. gamintojo pasiekiamumo specifikacijose)

Kaip naudoti

Įdėkite QSFP28 siųstuvą-imtuvą į suderinamą 100G QSFP28 prievadą, sulygiuodami modulį su prievadu ir spausdami, kol užsifiksuos. Prijunkite vienmodį optinį šviesolaidį su atitinkamu CWDM4 reikalavimus atitinkančiu jungties tipu, užtikrindami švarias jungtis ir teisingą poliškumą. Patvirtinkite, kad pagrindinis įrenginys atpažįsta modulį ir kad prievadas sukonfigūruotas 100 Gigabit veikimui. Stebėkite linijos būseną ir optinius parametrus per pagrindinio įrenginio valdymo sąsają, kad patikrintumėte tinkamą veikimą.

Rekomendacijos

Prieš montuodami patikrinkite suderinamumą su savo komutatoriaus ar maršrutizatoriaus gamintoju ir patikrinkite jungties tipą bei reikiamą optinį pasiekiamumą. Naudokite šviesolaidžių valymo įrankius, kad pašalintumėte dulkes nuo jungčių galų, ir venkite lenkti šviesolaidį viršijant minimalų lenkimo spindulį. Pakeiskite modulį suderinamu QSFP28 CWDM4 įrenginiu, kai optinis našumas suprastėja arba pereinant prie kito optinio standarto.
