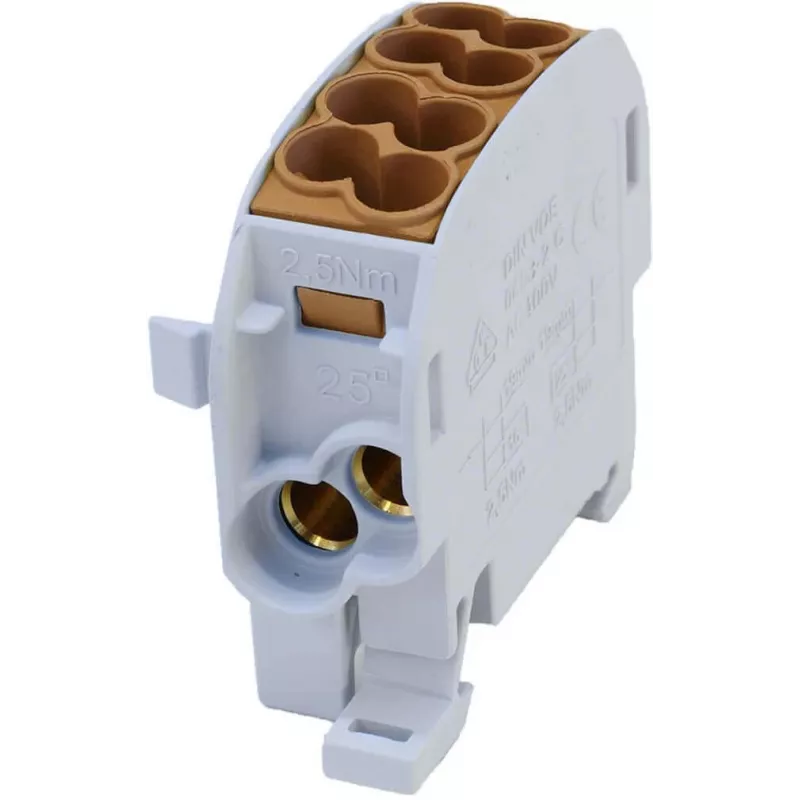

SIMET SCB 25 Al/Cu 80A 1-polio šakotuvas rudas 81501015

Paskirstymo blokai dažnai yra silpnoji elektros instaliacijų vieta, kai sumaišyti aliuminio ir vario laidininkai sukelia koroziją ir laisvus kontaktus. SIMET SCB 25 Al/Cu 80A vienpolio šakos paskirstymo blokas išsprendžia šią problemą, užtikrindamas patikimą, korozijai atsparų sujungimą, skirtą 25 mm² magistralės linijos išsišakojimui į keturias mažesnes grandines, kompaktiškame korpuse, montuojamame ant DIN bėgelio.

Kam jis skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia saugaus ir efektyvaus būdo paskirstyti energiją pramoniniuose valdymo skyduose, skirstomuosiuose skyduose ar pastatų instaliacijose. Jis ypač vertingas ten, kur aliuminio ir vario laidininkai turi būti sujungti be galvaninės korozijos rizikos.

Pagrindinės savybės

• Vienpolio konstrukcija su vienu pagrindiniu įvadu 25 mm² laidininkams ir keturiais šakos išvadais 1.5–10 mm² laidams
• Suderinamas su aliuminio ir vario laidininkais dėl specialios kontaktinės pastos ir konstrukcijos
• Aukšta vardinė srovė 80 A ir vardinė įtampa iki 690 V AC, tinka sudėtingoms reikmėms
• Patvari poliamido (PA6) izoliacija, ruda spalva lengvam identifikavimui
• Universalūs montavimo būdai: užsifiksuoja ant 35 mm DIN bėgelio arba gali būti montuojamas varžtais tiesiogiai
• IP20 apsauga, skirta naudoti korpusų viduje
• Atitinka EN 60947-7-1 standartą gnybtų blokams

Specifikacijos

• Produkto tipas: Šakos paskirstymo blokas
• Polių skaičius: 1
• Pagrindinio laidininko įvadas: 1 x 25 mm²
• Šakos laidininkų išvadai: 4 x 1.5–10 mm²
• Laidininkų medžiagų suderinamumas: Aliuminis (Al) / Varis (Cu)
• Vardinė srovė (In): 80 A
• Vardinė įtampa (Un): 690 V AC
• Izoliacijos įtampa (Ui): 1000 V AC
• Montavimo tipas: DIN bėgelis (TS35) / varžtinis montavimas
• Gnybtų tipas: Varžtiniai gnybtai
• Izoliacijos medžiaga: Poliamidas (PA6)
• Spalva: Ruda
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25°C iki +70°C
• Trumpojo jungimo srovė (Icw): 3 kA (1s)
• Standartai: EN 60947-7-1

Patarimai

Geriausiems rezultatams užtepkite pridedamą kontaktinę pastą ant aliuminio laidininkų prieš priverždami varžtus, kad užtikrintumėte patvarų, mažos varžos sujungimą. Montuokite bloką ant DIN bėgelio korpuso viduje, kad išlaikytumėte IP20 apsaugą ir palengvintumėte tvarkingą laidų sujungimą.
