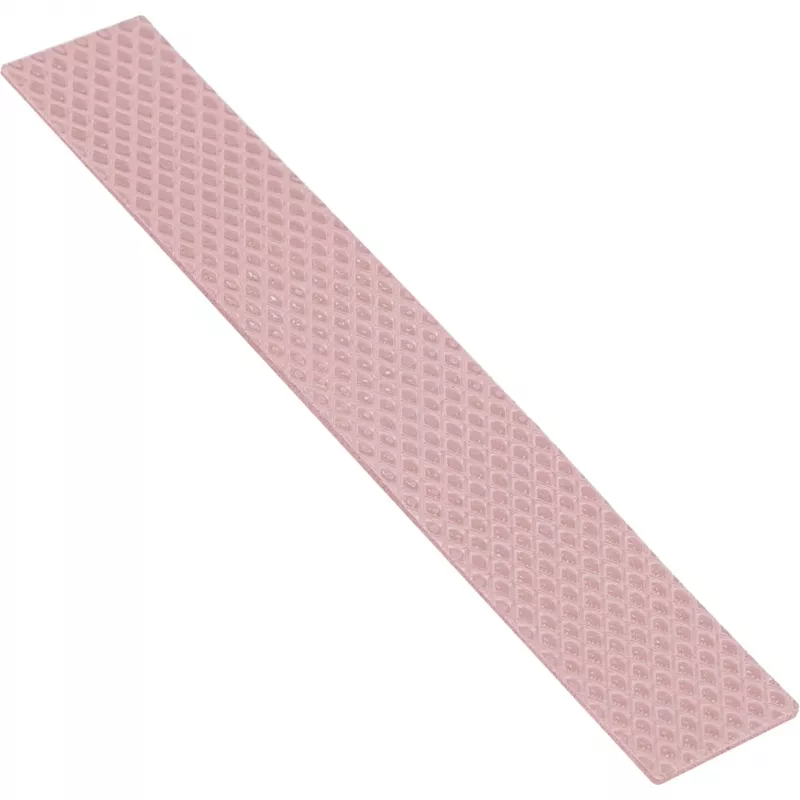

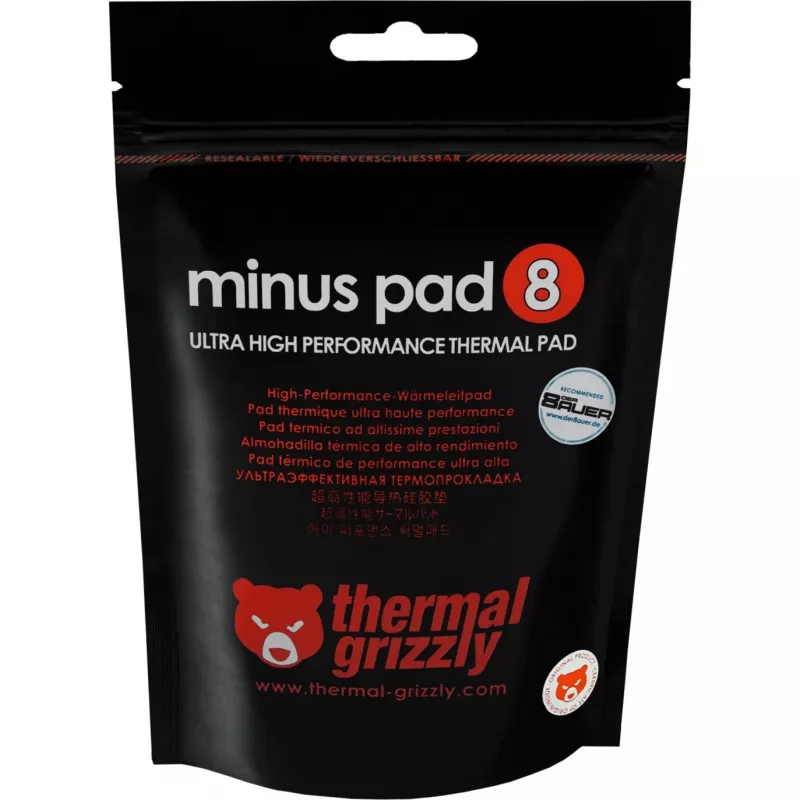

Šilumą laidi plokštelė Thermal Grizzly Minus Pad 8

„Thermal Grizzly Minus Pad 8“ yra didelio našumo šilumą laidi plokštelė, pagaminta iš keraminio silikono komplekso ir nano aliuminio oksido, sukurta patikimam šilumos perdavimui tarp komponentų. Turinti 8 W/m·K šiluminį laidumą ir veikimo temperatūros diapazoną nuo -100 iki 250 °C, ši 120 × 20 × 0,5 mm plokštelė kompensuoja mažus tarpelius, išlikdama elektriškai izoliuojanti ir atitinkanti RoHS reikalavimus.

Privalumai

Plokštelė pasižymi dideliu šiluminiu laidumu ir dideliu suspaudžiamumu, užtikrinant efektyvų kontaktą su nelygiais paviršiais. Jos lankstus ir elastingas paviršius prisitaiko prie komponentų geometrijos, naudojant minimalų spaudimą, o medžiagos sudėtis užtikrina stabilų, tolygų šilumos perdavimą plačiame temperatūrų diapazone. Produktas yra elektriškai izoliuojantis ir draugiškas aplinkai.

Tinka

• Šiluminei sąsajai tarp procesorių, vaizdo plokščių ir aušintuvų kompiuteriuose ir nešiojamuosiuose kompiuteriuose
• Aušinimo tarpams maitinimo šaltiniuose, VRM moduliuose ir MOSFET mazguose
• Šilumos laidumui kompaktiškoje elektronikoje, maršrutizatoriuose ir įterptinėse sistemose
• Prototipų kūrimui ir remontui, kai reikalingas tikslus tarpų užpildymas ir elektrinė izoliacija

Pagrindinės specifikacijos

• Šiluminis laidumas: 8 W/m·K
• Matmenys: 120 mm × 20 mm × 0,5 mm
• Medžiaga: keraminis silikono kompleksas su nano aliuminio oksidu (metalo oksido ir silikono pagrindu)
• Veikimo temperatūra: nuo -100 iki 250 °C
• Elektrinė izoliacija: taip
• Atitiktis: atitinka RoHS

Kaip naudoti

Jei reikia, supjaustykite „Thermal Grizzly Minus Pad 8“ iki reikiamo dydžio, nuimkite apsauginę plėvelę ir padėkite plokštelę tarp šilumą generuojančio komponento ir aušintuvo arba korpuso. Spauskite tik lengvai, kad būtų pasiektas optimalus kontaktas; plokštelės elastingumas ir suspaudžiamumas leidžia jai prisitaikyti prie paviršiaus nelygumų. Prieš naudojimą įsitikinkite, kad paviršiai yra švarūs, be dulkių ir riebalų.

Rekomendacijos

Geriausiems rezultatams pasiekti naudokite plokštelę ant plokščių arba švelniai išlenktų kontaktinių paviršių ir venkite pertempimo. Pakeiskite plokštelę, jei ji pažeista arba užteršta. Neskirta naudoti kaip elektros laidininkas – laikykitės tinkamų atstumų aukštos įtampos įrenginiuose.
