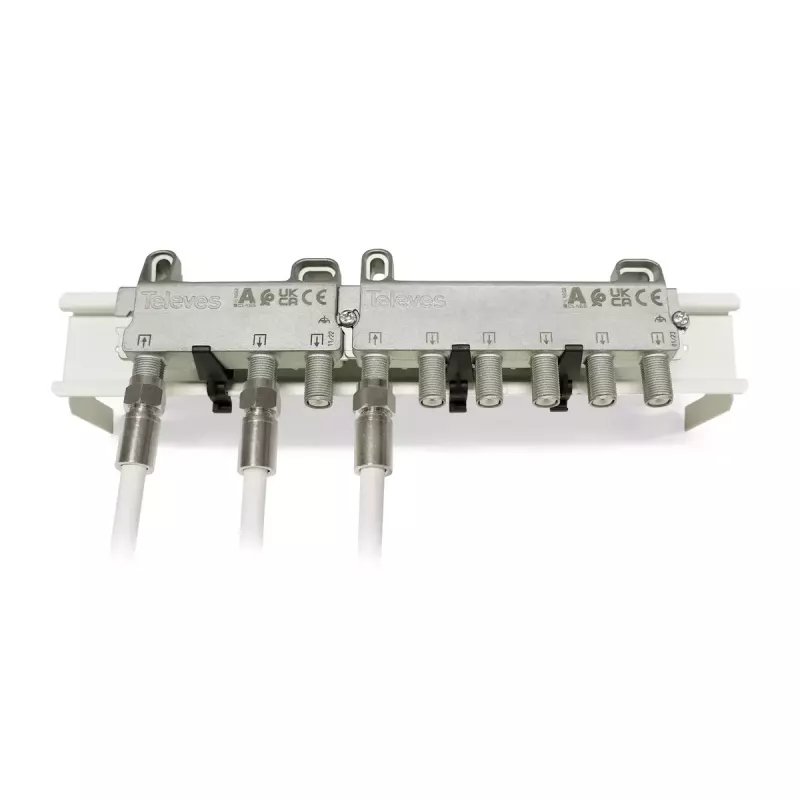

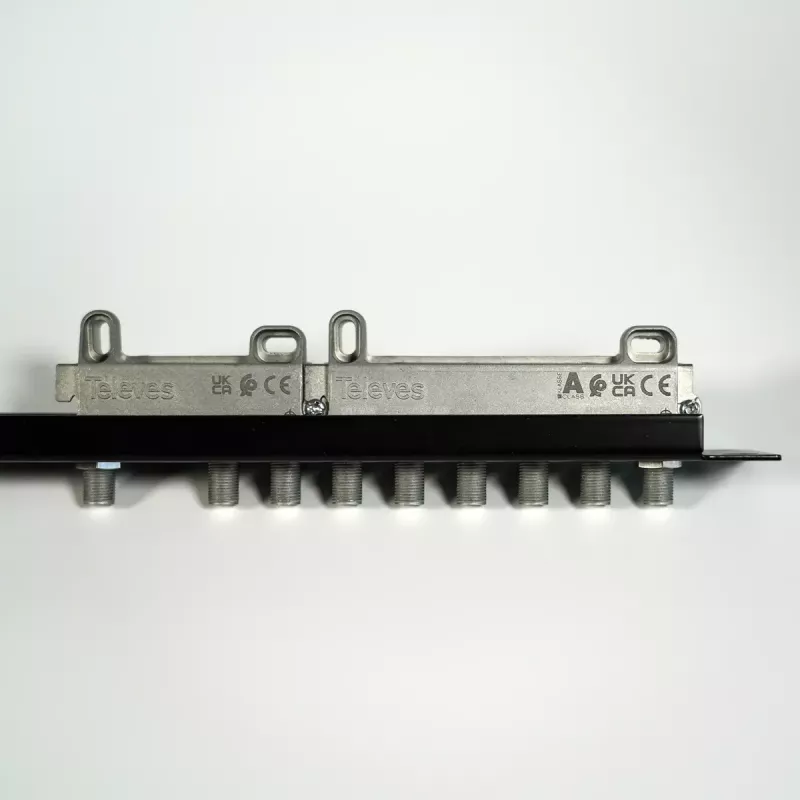

Signalo skirstytuvas Televes 519506 iš nerūdijančio plieno, 5–2400 MHz

„Televes 519506“ yra 6 krypčių F jungties skirstytuvas, skirtas SMATV signalams, apimantis 5–2400 MHz dažnių diapazoną. Pagamintas iš Zamak korpuso ir nerūdijančio plieno apdailos, jis pasižymi kompaktiškais matmenimis (176 mm × 18 mm × 54 mm) ir mažais įterpimo nuostoliais dėl miniatiūrizuotų elektroninių komponentų, todėl tinkamas montuoti viduje ant sienos, stove plokštelėje arba standartiniame DIN bėgelyje.

Privalumai

Maži pralaidumo nuostoliai dėl miniatiūrizuotų elektroninių komponentų, patikimas Zamak korpusas su nerūdijančio plieno išvaizda geresniam ekranavimui, kompaktiška ir lengva konstrukcija (apie 0,132–0,138 kg), palengvinanti montavimą ankštose vietose, ir F tipo jungtys, suderinamos su standartiniais koaksialiniais SMATV kabeliais.

Tinka

• SMATV signalo paskirstymui gyvenamuosiuose pastatuose
• Daugiabučių ir viešbučių televizijos paskirstymo sistemose
• Vidiniam montavimui ant sienų, stove plokštelių ar DIN bėgelių
• Daugiakanalės kabelinės ir palydovinės televizijos signalo išskirstymui

Pagrindinės specifikacijos

• Modelis: Televes 519506
• Tipas: 6 krypčių skirstytuvas su F jungtimis
• Dažnių diapazonas: 5–2400 MHz
• Silpninimas / izoliacija: 12/11 dB
• Medžiaga / korpusas: Zamak, nerūdijančio plieno išvaizda
• Matmenys (P × G × A): 176 × 18 × 54 mm
• Svoris: apie 0,132–0,138 kg
• Numatytas montavimas: viduje, ant sienos/stovo plokštelės/DIN bėgelio

Kaip naudoti

Prijunkite įeinantį koaksialinį kabelį, pernešantį SMATV signalą, prie įvesties F jungties, o šešias išvesties F jungtis prijunkite prie atitinkamų koaksialinių linijų, einančių prie kiekvieno imtuvo. Pritvirtinkite skirstytuvą ant sienos, stove plokštelės ar DIN bėgelio naudodami tinkamas tvirtinimo detales ir užtikrinkite, kad jungtys būtų priveržtos tinkamam ekranavimui. Po montavimo patikrinkite signalo lygius imtuvų galuose ir, jei reikia, sureguliuokite stiprinimą prieš srovę.

Rekomendacijos

Montuokite viduje, sausoje, vėdinamoje vietoje; venkite tiesioginio drėgmės poveikio. Naudokite kokybiškus koaksialinius kabelius ir tinkamai priveržtas F jungtis, kad išlaikytumėte ekranavimą ir sumažintumėte nuostolius. Jei signalo lygiai po išskirstymo yra žemi, apsvarstykite galimybę naudoti stiprintuvą ar paskirstymo stiprintuvą, skirtą 5–2400 MHz diapazonui.
