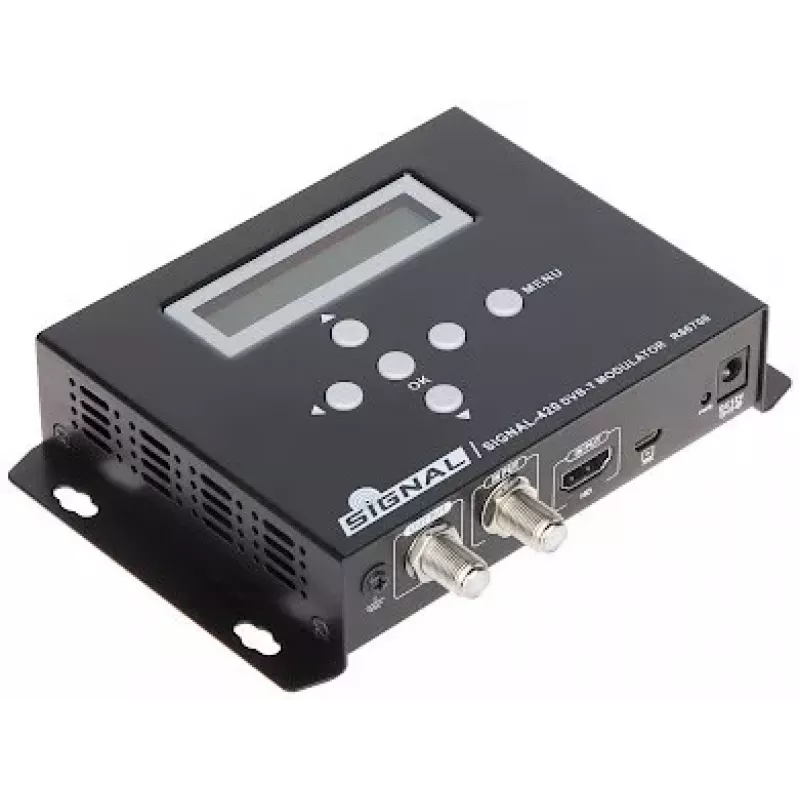

SIGNAL DVB-T Modulator MOD/SIG-420

SIGNAL DVB-T moduliatorius MOD/SIG-420 yra profesionalus HDMI į RF keitiklis, skirtas skaitmeninių TV signalų platinimui per bendraašius kabelių tinklus. Jis priima HDMI įvestį ir išveda DVB-T (COFDM) moduliuotą RF signalą, todėl idealiai tinka viešbučiams, ligoninėms, mokykloms ir kitoms komercinėms įrangoms, kurioms reikalingas vietinių kanalų platinimas.

Privalumai

Aukštos kokybės H.264 vaizdo kodavimas užtikrina efektyvų pralaidumo naudojimą, išlaikant aiškią 1080p raišką. Moduliatorius palaiko tiek VHF, tiek UHF dažnių diapazonus su reguliuojamu išėjimo lygiu, leidžiančiu lanksčiai integruoti į esamas antenų sistemas. Lengva konfigūracija per LCD ekraną ir mygtukus supaprastina sąranką be papildomos programinės įrangos.

Tinka

• HDMI šaltinių (pvz., medijos grotuvų, kamerų) platinimui per bendraašius TV tinklus
• Vietinių kanalų pridėjimui prie viešbučių ar ligoninių TV sistemų
• Skaitmeniniams ženklams ir informaciniams ekranams viešose vietose
• Analoginių moduliatorių pakeitimui senose RF platinimo sistemose

Pagrindinės specifikacijos

• Įvestis: 1x HDMI
• Išvestis: 1x RF (F tipo jungtis)
• Išvesties standartas: DVB-T (COFDM)
• Vaizdo kodavimas: H.264 (MPEG-4 AVC)
• Garso kodavimas: MPEG-1 Layer II, AAC
• Maksimali raiška: 1080p (1920x1080@60p)
• RF dažnis: 174-230 MHz (VHF), 470-862 MHz (UHF)
• Kanalo pralaidumas: 7 MHz, 8 MHz
• Moduliacija: QPSK, 16QAM, 64QAM
• Kodo sparta: 1/2, 2/3, 3/4, 5/6, 7/8
• Apsaugos intervalas: 1/4, 1/8, 1/16, 1/32
• MER: >35 dB
• RF išėjimo lygis: 70-100 dBµV (reguliuojamas)
• FFT režimas: 2K, 8K
• LCN palaikymas: Taip
• NIT palaikymas: Taip
• Konfigūracija: LCD ekranas ir mygtukai
• Maitinimas: DC 12V / 1.5A (išorinis adapteris)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės RG6 bendraašį kabelį ir užtikrinkite tinkamą varžų suderinimą. Moduliatorius suderinamas su standartiniais DVB-T imtuvais ir televizoriais su skaitmeniniais tiuneriais. Prieš montuodami visada patikrinkite vietinius dažnių reglamentus.
