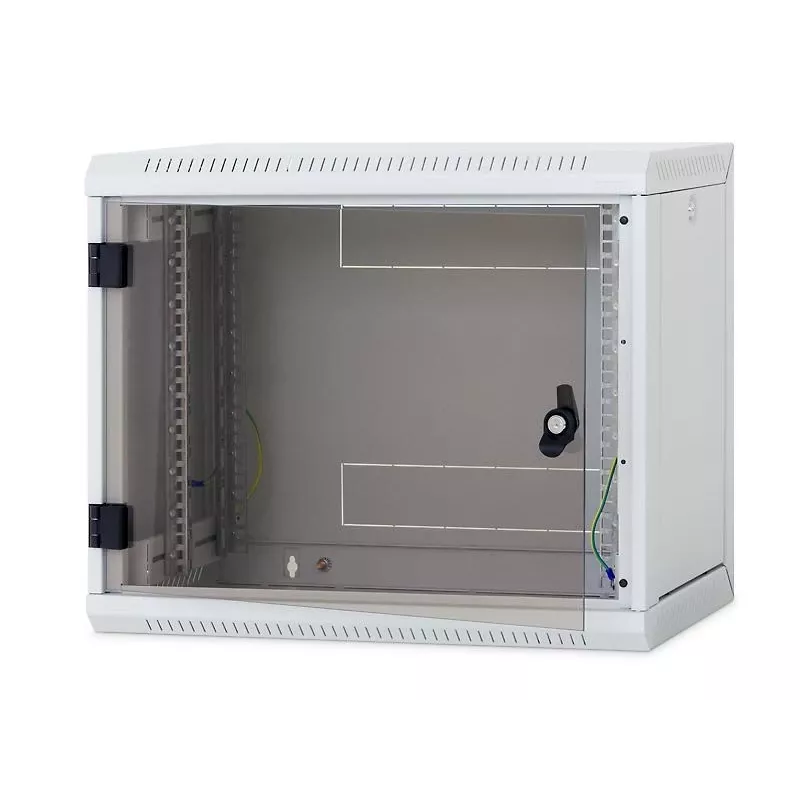

Sieninis stovas Triton Triton 19 colių stovas sieninis 18U/500 nuimamas šonas

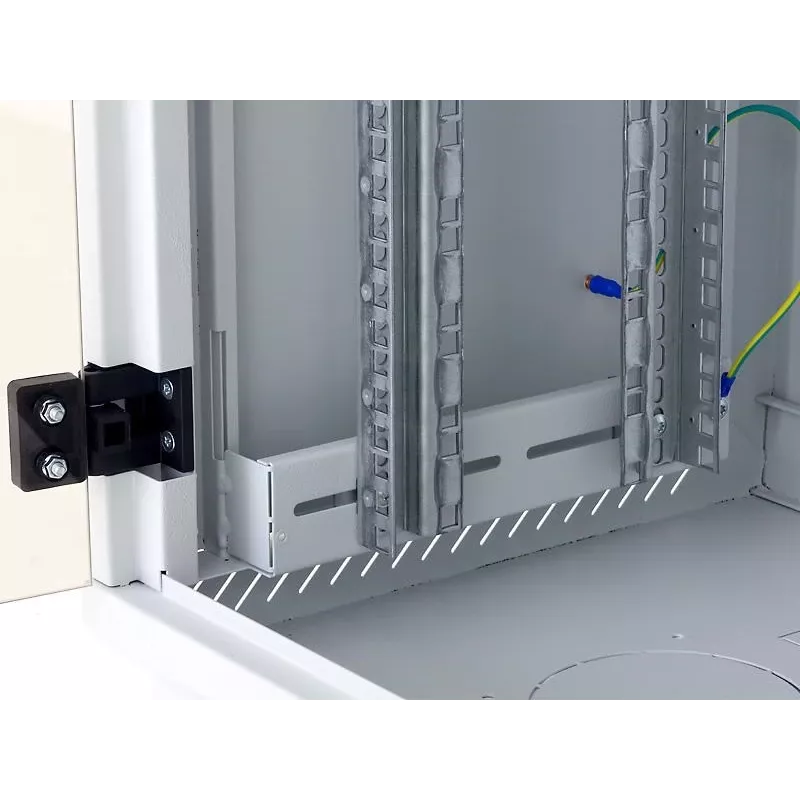

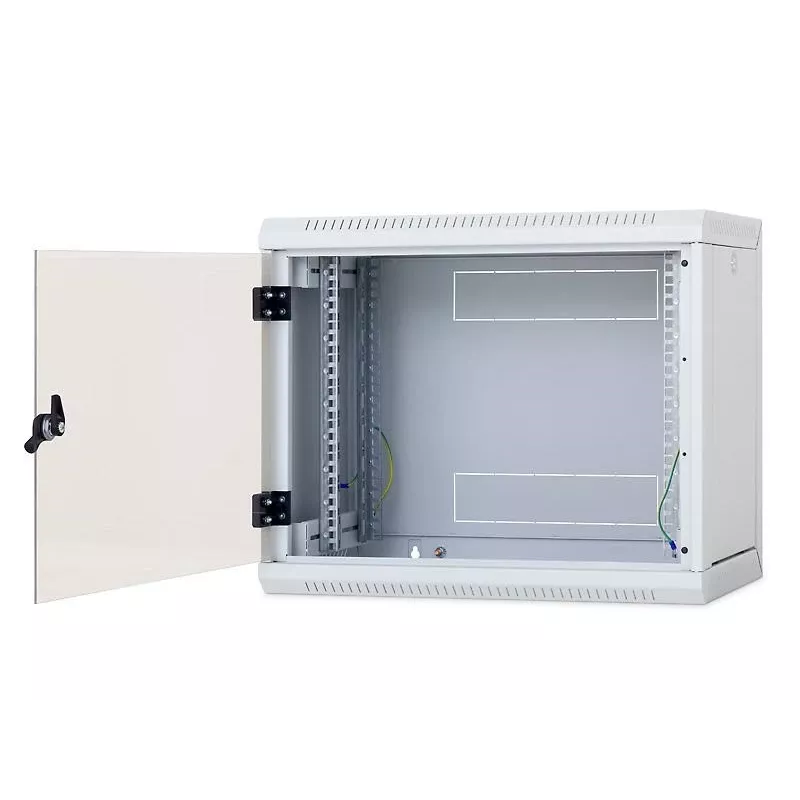

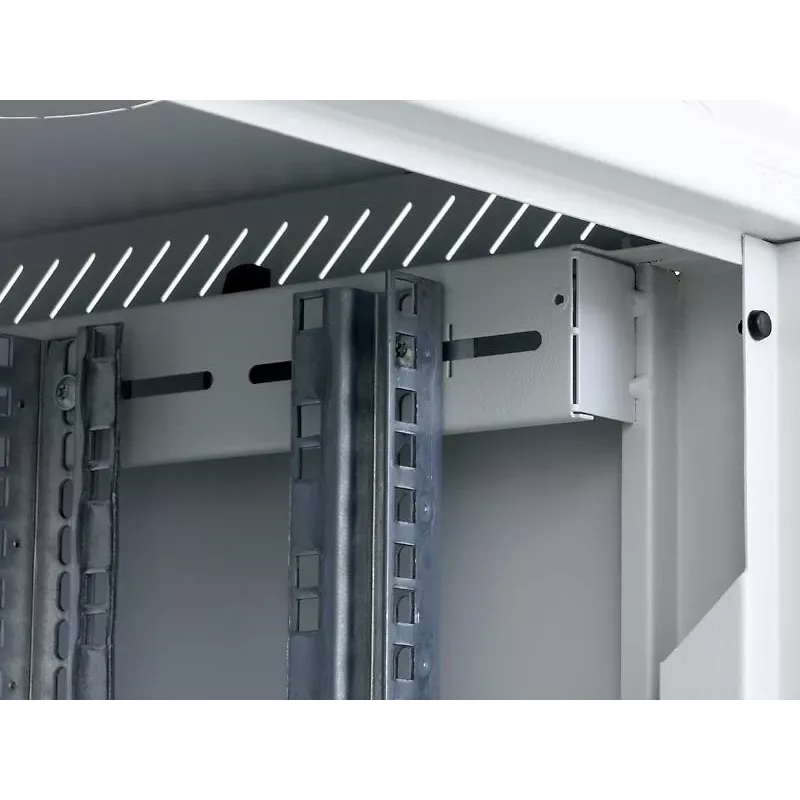

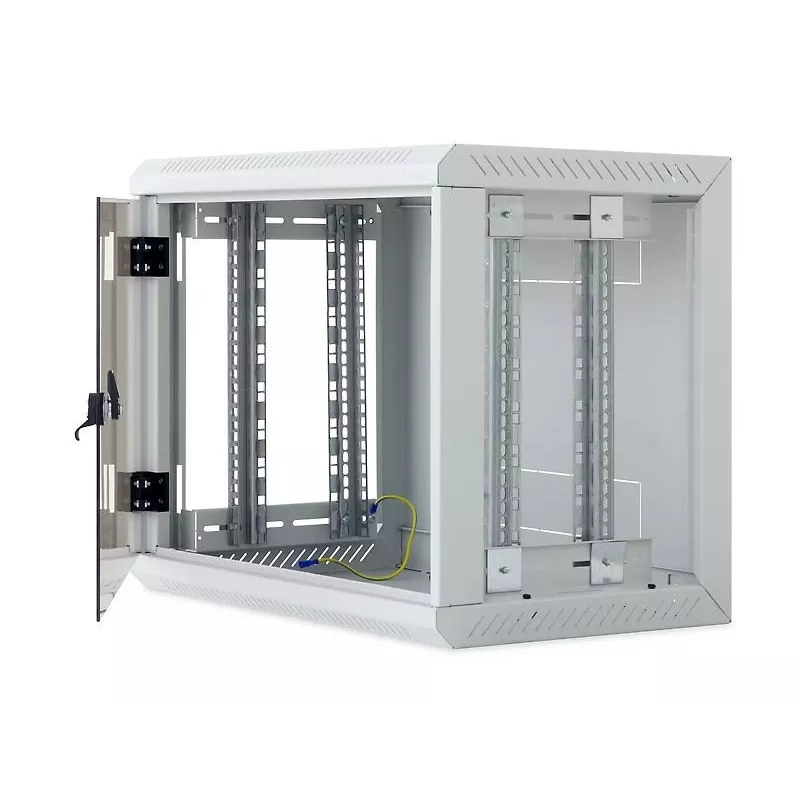

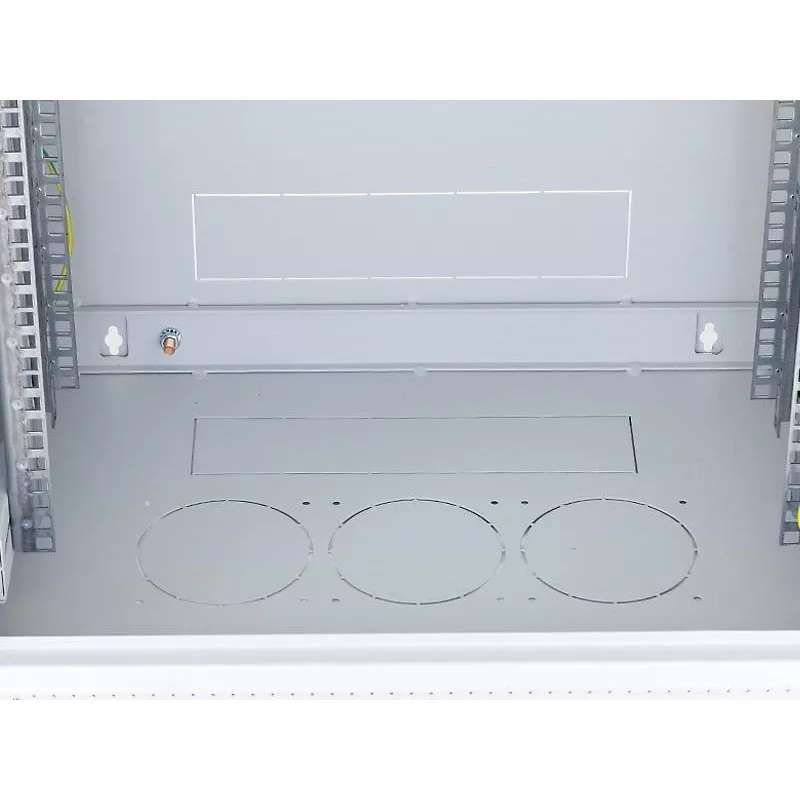

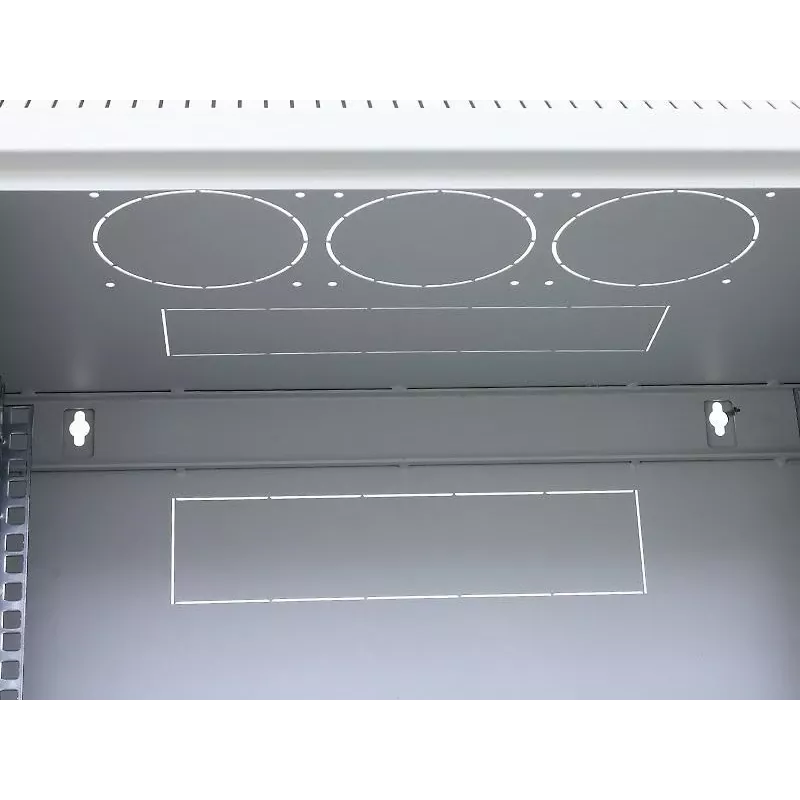

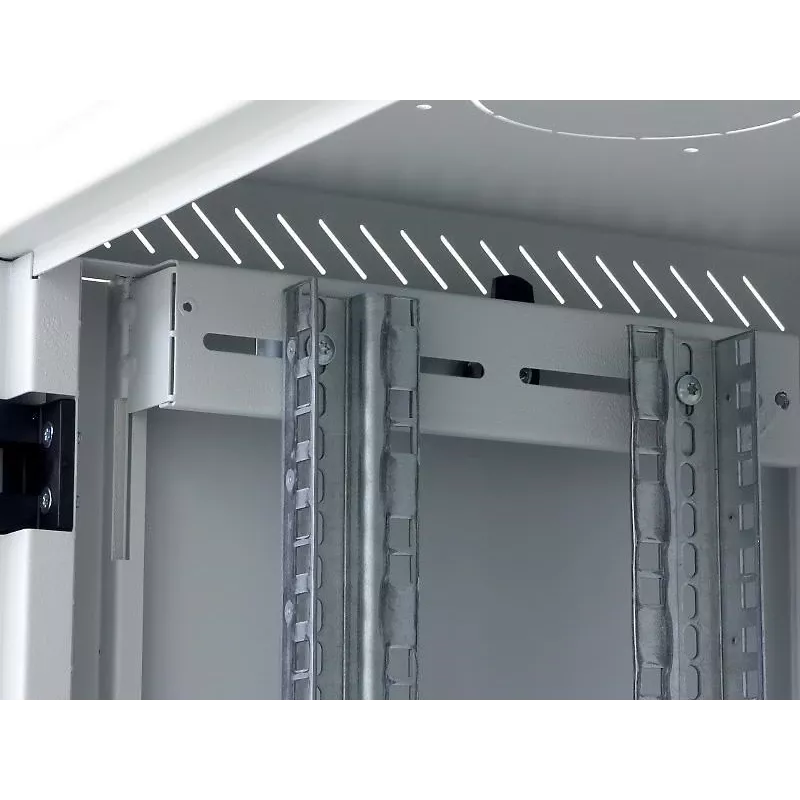

RUA sieninė spinta yra viena iš vienos sekcijos sieninių spintų. Dėl nuimamų šoninių plokščių sumontuoti įrenginiai yra lengvai pasiekiami. Spinta turi patikimą suvirintą konstrukciją. Aukštos kokybės apdirbimas ir naujausios technologijos užtikrina puikią spintos išvaizdą bei maksimalią 30 kg apkrovą. Spintos durys standartiškai yra stiklinės, tačiau pagal poreikį gali būti plieninės arba perforuotos. Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Durys lengvai nuimamos. NUIMAMOS ŠONINĖS PLOKŠTĖS Nuimamos šoninės plokštės leidžia pasiekti sumontuotus įrenginius iš galinės pusės neišmontuojant. RUA dabar visose versijose turi šešias išmušamas aklinas plokštes aušinimo ventiliatoriams RAX-CH-X07-X9 montuoti (trys yra viršutinėje, trys – apatinėje spintos dalyje). RUA spinta leidžia montuoti įrenginius, kurių anksčiau nebuvo galima pakankamai aušinti sieninėse spintose, todėl jie turėjo būti montuojami tik laisvai pastatomose spintose. REGULIUOJAMI VERTIKALŪS BĖGIAI Viena pora vertikalių 19" bėgių laisvai reguliuojama bet kokiu spintos gyliu. Tai supaprastina įrenginių montavimą ir jungiamųjų kabelių organizavimą. IŠMUŠAMOS AKLINOS PLOKŠTĖS Kabelių angos, uždengtos išmušamomis aklinomis plokštėmis, yra paruoštos viršutinėje, apatinėje ir galinėje spintos dalyse. Naudokite plastikinį rėmą ir aklinąją plokštę su šepetėliu, kurie yra spintos komplektacijoje, kad užsandarintumėte spintos angą nuo dulkių patekimo. APRAŠYMAS, NAUDOJIMO PASKIRTIS 19" vienos sekcijos sieninė spinta su IP30 apsauga. Nuimamos šoninės plokštės, užfiksuojamos spynomis. Spinta kabinama tiesiai ant sienos. Spintą sudaro du slenkantys vertikalūs bėgiai. Spintos konstrukcija: suvirintas rėmas su nuimamomis šoninėmis plokštėmis, užfiksuotomis spynomis / apsauginės grūdinto stiklo durys, 4 mm storio. Pagal pageidavimą gali būti metalinės arba perforuotos. Maksimali leistina durų apkrova – 10 kg. Mažiausias paviršiaus apdailos storis – 65 mikrometrai. Spintos skirtos duomenų ir telekomunikacijų įrenginiams bei jų paskirstymo sistemoms montuoti. Spintos rėmas ir visos nuimamos dalys sujungtos įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir įkišti į jungtis visą spintos naudojimo laiką. Apatinėje spintos dalyje yra vienas M8 varžtas, kuris yra pagrindinis įžeminimo taškas. Kabelių angos, uždengtos išmušamomis aklinomis plokštėmis, yra viršutinėje ir apatinėje spintos galinės pusės dalyse, kitos – viršutinėje ir apatinėje spintos šonuose. Viršutinėje ir apatinėje spintos dalyje yra keletas angų, kurios leidžia montuoti ventiliacijos įrenginius ir kurios uždengtos išmušamomis aklinomis plokštėmis. EKSPLOATACIJOS SĄLYGOS Eksploatacijos aplinka: biuras. Spinta nėra skirta montuoti lauke arba aplinkoje, kuri gali neigiamai paveikti spintos ir sumontuotų įrenginių funkcionalumą (pvz., sprogimo pavojaus aplinkoje arba drėgnoje ir šlapioje aplinkoje). Turi būti apsaugota nuo: mechaninių pažeidimų, netinkamo naudojimo, kitokio naudojimo, nei spinta yra skirta. Netinkamas naudojimas ypač apima: perkrovą (viršijant maksimalią rekomenduojamą apkrovą), įrenginių montavimą, kuris gali neigiamai paveikti spintos ar sumontuotos įrangos veikimą ir funkcionalumą, spintos konstrukcijos ar dizaino keitimą. SPINTOS MONTAVIMAS Šio tipo spinta kabinama tiesiai ant sienos naudojant varžtus, sieninius kaiščius ir poveržles (yra komplektacijoje). Montavimo skylių atstumai parodyti ir pažymėti kaip „R“ spintos schemoje. Norint užtikrinti maksimalią rekomenduojamą apkrovą, būtina spintą tvirtinti prie tinkamos laikomosios galios sienos (plytų, betono ar pan.) ir tolygiai paskirstyti sumontuotą apkrovą. Kad į spintą nepatektų dulkių, kai kabeliai pravedami pro kabelių angas, galite jas užsandarinti naudodami aklinąją plokštę su šepetėliu arba pritvirtinti plastikiniu rėmu (abu yra spintos komplektacijoje). APLINKOS APSAUGA Visos dalys pagamintos iš perdirbamų medžiagų, o po utilizavimo spintą reikia šalinti pagal galiojančius teisės aktus. Matmenys (AxPxG mm): 900 x 600 x 495. Durų dydis (AxP mm): 795 x 530. Grynasis svoris: 30,3 kg / Bruto svoris: 30,7 kg.

• Gamintojo Nr.: RUA-18-AS5-CAX-A1
• Durų plotis: 530mm
• Nuimamos šoninės plokštės: Taip
• Nuimama galinė plokštė: Taip
• Spalva: Pilka (RAL7035)
• Išardoma: Ne
• Aukštis (išorinis): 900mm
• Pakuotės aukštis: 0.900m
• EAN brūkšninis kodas: 8595105018798
• Pakuotės tūris: 0.2673m³
• Pakuotės ilgis: 0.495m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kilmės šalis: Čekijos Respublika
• Im Angebot: No
• Stark reduziert: No
• Svoris: 30.850kg
• Pakuotės plotis: 0.600m
• Prekės ženklas: Tritón
• Muitinės tarifo numeris: 8538100090
• Apsaugos klasė: IP30
• Rekomenduojama maksimali apkrova: 30kg
• Plotis: 600mm
• Aukščio vienetas: 18U
• Durų aukštis: 795mm
• Gylis: 495mm

Kaip naudoti

Tvirtai pritvirtinkite spintą prie tinkamos sienos konstrukcijos, laikydamiesi vietinių statybos ir saugos taisyklių. Nuimkite šonines plokštes, kai reikia prieigos prie sumontuotų įrenginių iš galo. Įrenkite įrangą ant reguliuojamų 19" vertikalių bėgių ir nustatykite bėgių gylį pagal įrenginio gylį. Nutieskite kabelius per viršutines, apatines ar galines išmušamas angas ir pašalinkite atitinkamas aklines plokštes. Pasirinkite reikiamą durų tipą (stiklines ar metalines), sumontuokite jas ir, jei reikia, sureguliuokite atidarymo kryptį; duris galima nuimti transportavimui ar montavimui. Prieš įjungdami sumontuotą įrangą, prijunkite spintą prie pastato įžeminimo sistemos. Jei reikia papildomo aušinimo, nurodytose vietose sumontuokite suderinamus 19" ventiliatorių blokus.

Rekomendacijos

Kad veikimas būtų saugus ir patikimas, neviršykite 30 kg maksimalios apkrovos, įsitikinkite, kad sieninis laikiklis ir tvirtinimo elementai yra pritaikyti bendram svoriui, ir užtikrinkite laisvą oro srautą per perforuotas plokštes arba sumontuokite ventiliatorių blokus, kai įrengiate šilumą generuojančią įrangą.
