Sieninis stovas Triton Triton 19 colių stelažas sieninis 6U/500

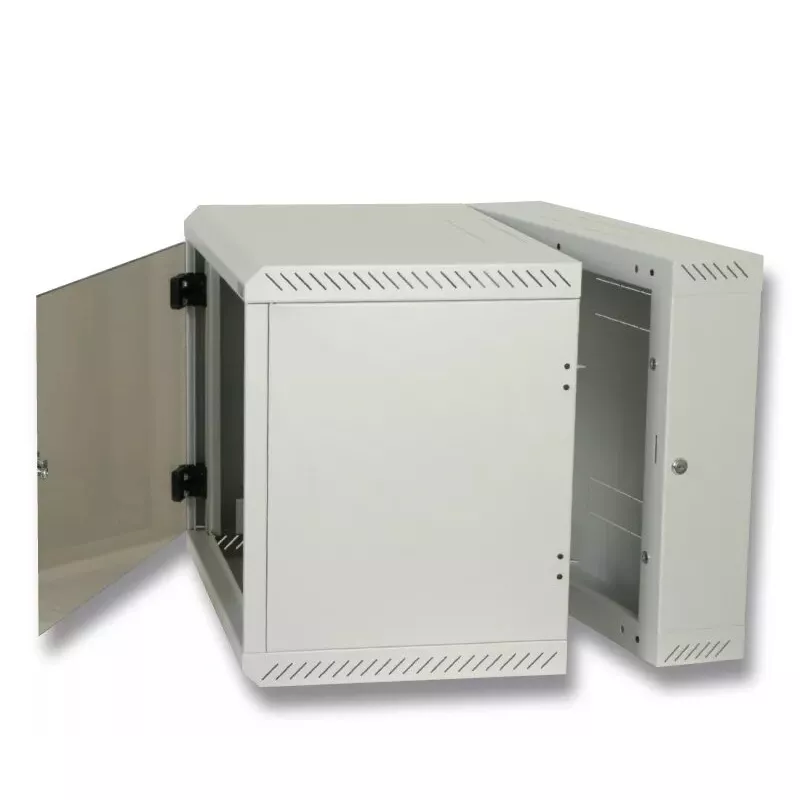

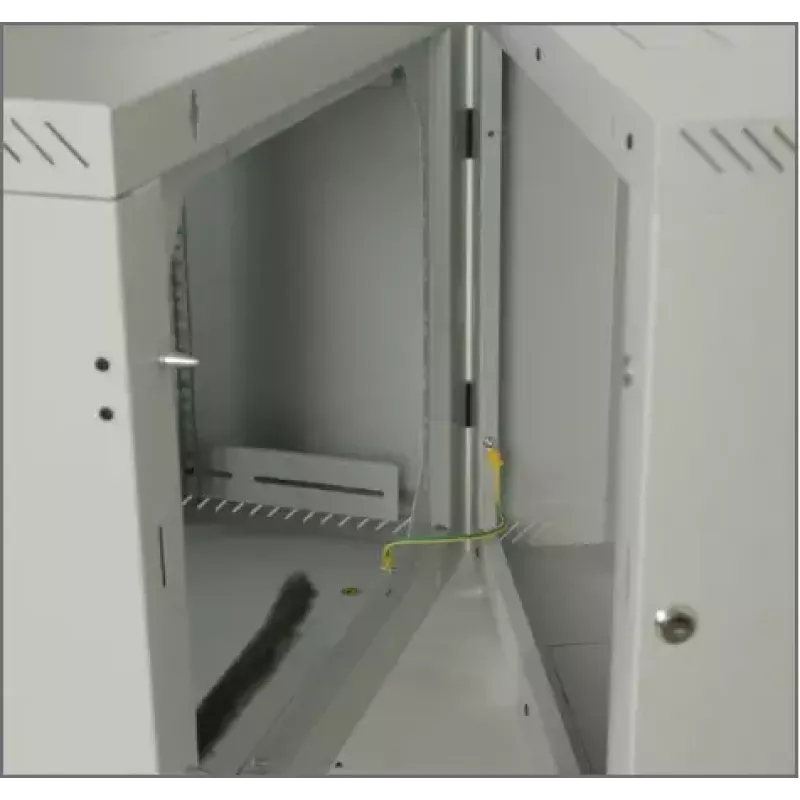

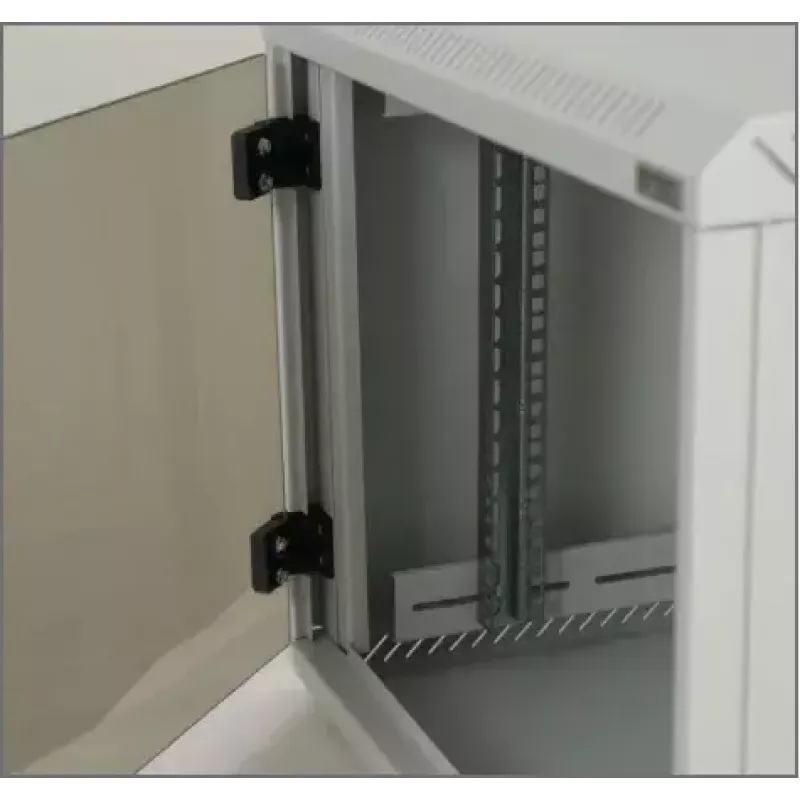

Dviejų dalių suvirintas sieninis gaubtas IP20, apkrova 20–30 kg. Aukštas konstrukcijos stabilumas Skirstytuvas turi tvirtą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią gaubtų išvaizdą. Durys Standartiškai gaubtų durys gaminamos iš vientiso stiklo, tačiau pageidaujant gali būti pagamintos iš vientiso lakštinio metalo arba perforuotos. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti 165° kampu. Duris galima lengvai nuimti. Vientisas stiklas Vientiso stiklo durys pagamintos iš 4 mm storio smūgiams atsparaus grūdinto stiklo. Dūžtant jos subyra į daug smulkių skeveldrų, panašiai kaip automobilio stiklas. Saugumo sumetimais rekomenduojame sumontavus komponentus uždaryti vientiso stiklo duris, kad būtų išvengta susidūrimų su kitais objektais. Mūsų vientiso stiklo durys buvo išbandytos sertifikuotoje bandymų laboratorijoje ir atitinka CSN EN 12150-1+A reikalavimus: Stiklas statyboje – termiškai grūdintas natrio-kalkių silikatinis saugos stiklas. Išbandytas stiklas atitinka skilimo po stiklo dūžio standartą, atitikties sertifikatas CQ-24-2023, bandymų ataskaita IKATES 58A-2024. Durų užraktas Greita ir lengva prieiga prie gaubto. Standartinėje versijoje durų ir pasukamos dalies spynos yra vienodo rakto. Reguliuojami vertikalūs bėgeliai 482,6 mm (19 colių) vertikalūs bėgeliai yra laisvai reguliuojami spintelės gylyje. Tai supaprastina komponentų montavimą ir kabelių tvarkymą. Išmušamos plokštės Gaubto stogas, pagrindas ir galinė plokštė turi kabelių įvadus su išmušamomis plokštėmis. Jas galima užsandarinti šepečio juostele, kad nepatektų dulkių. Kabelių kraštų apsauga naudojama apsaugoti kabelius nuo pažeidimų (abi dalys yra priedų pakuotėje). Vėdinimas Tipai RBA-xx-AD5-A6 ir RBA-xx-AD6-A6 turi šešias išmušamas angas, skirtas montuoti RAx-CH-X2x-X1 ventiliacijos įrenginius (arba RAX-CH-X07-X9 ventiliatorius – NĖRA skirti Vokietijos rinkai! – iki trijų gaubto stoge ir trijų grindyse). Tai reiškia, kad komponentai, kurių anksčiau nebuvo galima aušinti sieniniuose gaubtuose ir kuriuos reikėjo montuoti ant grindų statomuose gaubtuose, dabar gali būti montuojami ir RBA gaubtuose. Dviejų dalių 19 colių sieninis gaubtas su IP20 apsauga. Gaubtas montuojamas tiesiai ant sienos. Skirstytuve yra du reguliuojami vertikalūs tinklo bėgeliai. Skirstytuvo konstrukcija: kompaktiška suvirinta konstrukcija, vientiso stiklo durys su 4 mm storio saugos stiklu, pasirinktinai su vientiso lakštinio metalo arba perforuotomis durimis. Atskirų durų leistina apkrova yra ne didesnė kaip 10 kg. Mažiausias dangos storis yra 65 µm. Gaubtai skirti duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Visos nuimamos dalys yra sujungtos su įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą spintelės eksploatavimo laiką. Spintelės pagrinde yra M8 varžtas kaip centrinis įžeminimo taškas. Kabelių įvadų išmušamos angos yra gaubto galinės plokštės viršuje ir apačioje, taip pat papildoma anga gaubto stoge ir grindyse. A6 versijoje yra išmušamos angos gaubto stoge ir grindyse, skirtos ventiliatoriams naudoti.

• Durų aukštis: 265 mm
• Gamintojo Nr.: RBA-06-AD5-CAX-A1
• EAN brūkšninis kodas: 8595105011263
• Nuimamos šoninės plokštės: Taip
• Nuimama galinė plokštė: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 370 mm
• Pakuotės aukštis: 0,370 m
• Pakuotės tūris: 0,1143 m³
• Pakuotės ilgis: 0,520 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kilmės šalis: Čekija
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Vėdinimo angos: Ne
• Svoris: 17,750 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Muitų tarifo numeris: 8538100090
• Aukščio vienetas: 6U
• Rekomenduojama maksimali apkrova: 30 kg
• Plotis: 600 mm
• Gylis: 515 mm
• Durų plotis: 516 mm
• Apsaugos klasė: IP20

Kaip naudoti

Tvirtai pritvirtinkite spintelę prie tinkamo sienos paviršiaus, laikydamiesi vietinių statybos taisyklių ir naudodami tinkamus inkarus sienos tipui. Įrenkite 19 colių įrangą ant vertikalių bėgelių; sureguliuokite bėgelius pirmyn arba atgal, kad atitiktų įrenginio gylį, ir pritvirtinkite įrenginius standartiniais stovo varžtais. Nutieskite kabelius per viršutines arba apatines kabelių įvadų plokštes, išlauždami uždaras dalis pagal poreikį, ir uždarykite priekines duris, kad apsaugotumėte įrangą. Užtikrinkite, kad bendras sumontuotas svoris neviršytų nurodytos 20 kg talpos.

Rekomendacijos

Pastatykite spintelę ten, kur oro srautas nėra blokuojamas; nestatykite jos siaurose spintelėse ar už medžiagų, mažinančių vėdinimą. Reguliariai tikrinkite tvirtinimo taškus ir kabelių įvadus bei tolygiai paskirstykite svorį per bėgelius, kad išlaikytumėte stabilumą.
