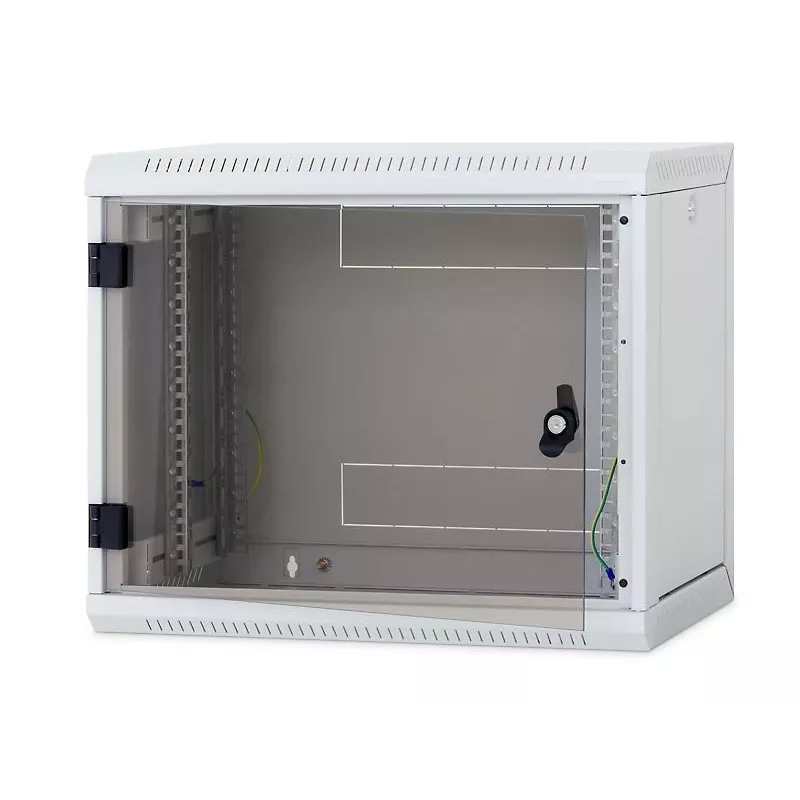

Sieninis stovas Triton Triton 19 colių stelažas sieninis 12U/400

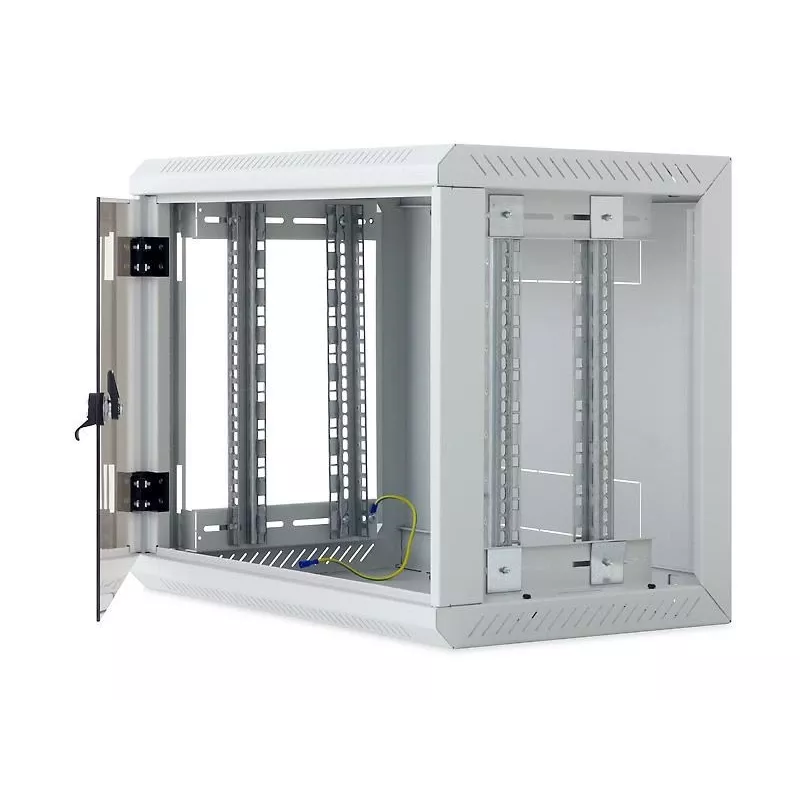

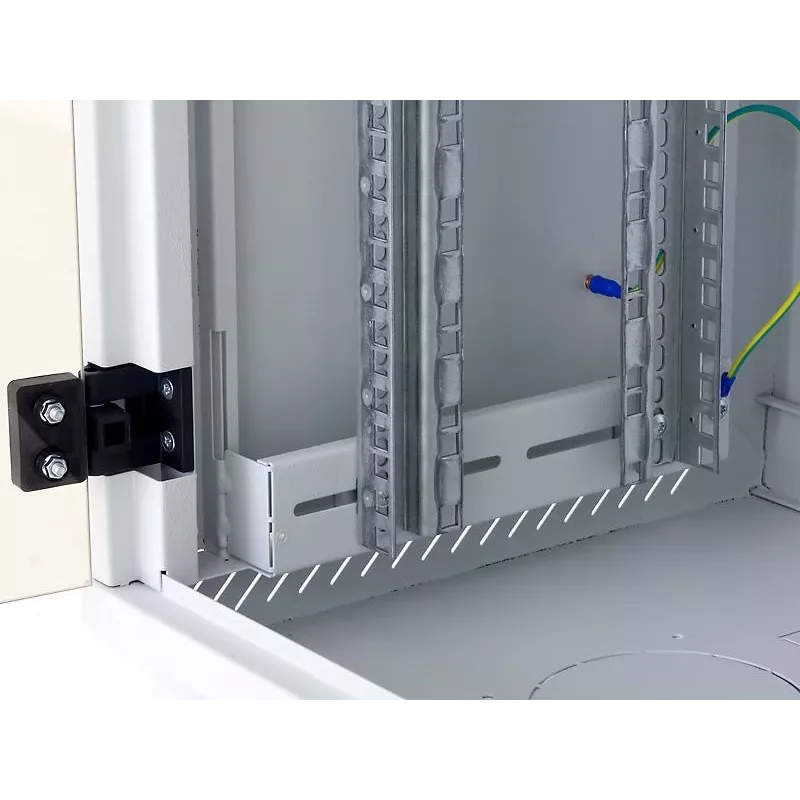

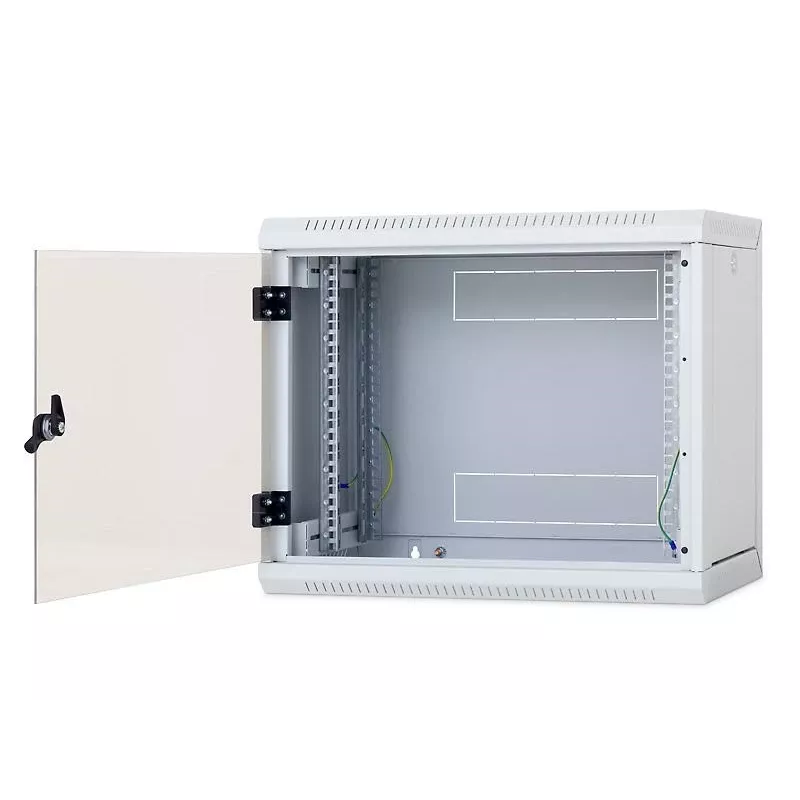

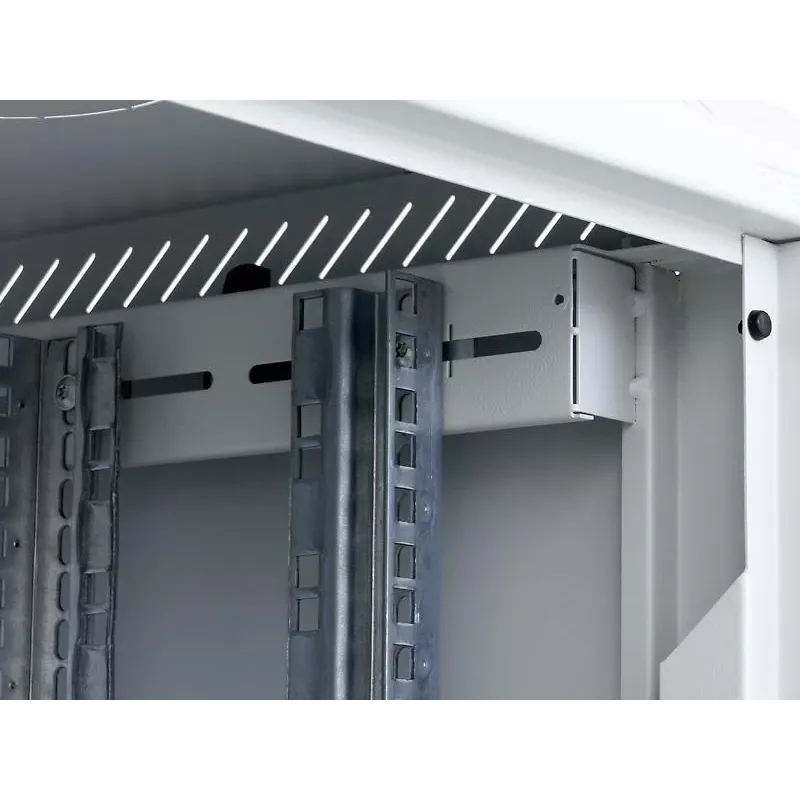

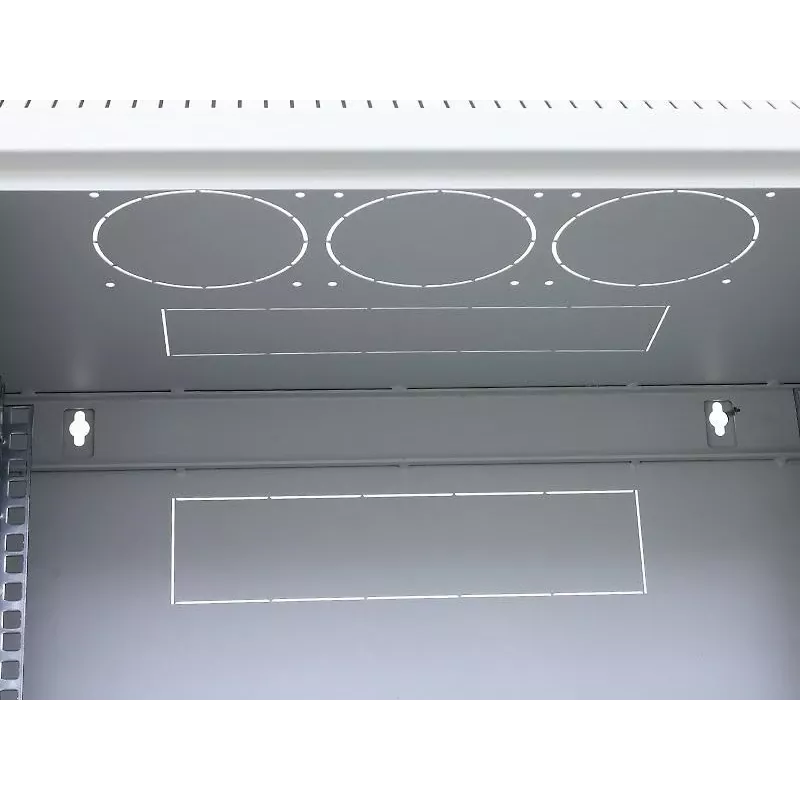

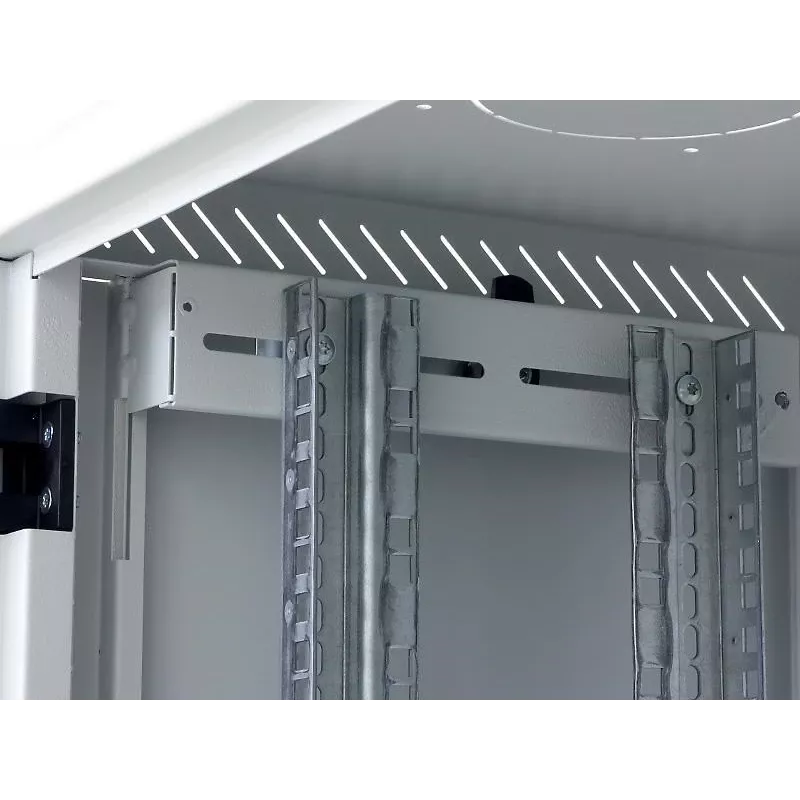

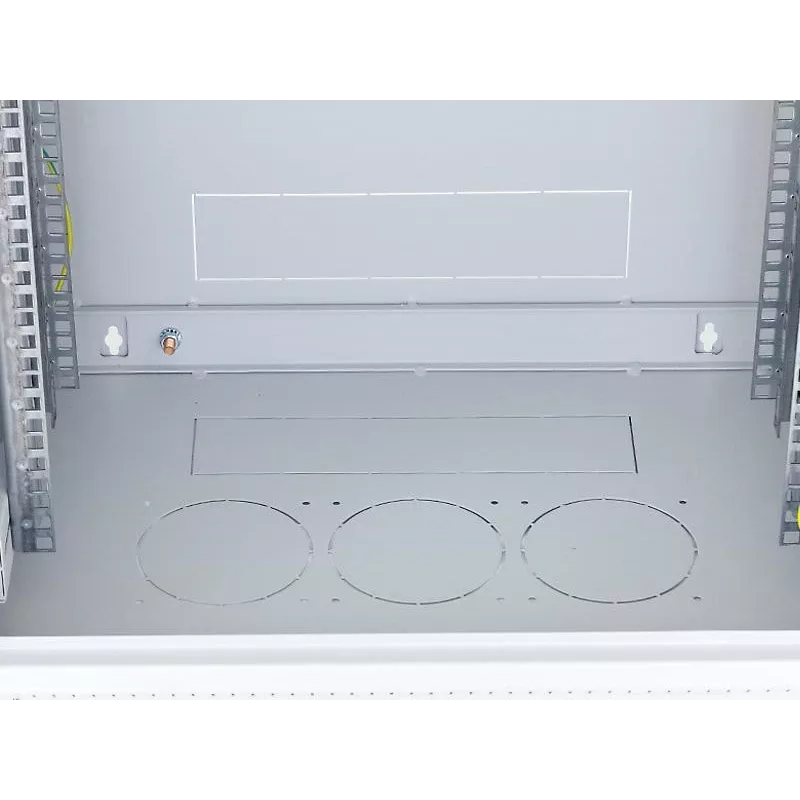

RUA sieninis skirstytuvas priklauso vientisų korpusų kategorijai. Nuimamų šoninių sienelių dėka galima lengvai pasiekti įdiegtus komponentus. Korpusas pasižymi patikima suvirinta konstrukcija. Aukšta apdirbimo kokybė ir naujausios technologijos užtikrina puikią jo išvaizdą. Sieninis skirstytuvas standartiškai turi visiškai stiklines duris. Pageidaujant gali būti tiekiamos ir visiškai metalinės arba perforuotos durys. Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti jų atidarymo pusę. NUIMAMOS ŠONINĖS SIENELĖS: Nuimamų šoninių sienelių dėka galima iš užpakalio pasiekti įdiegtus komponentus, jų neišimant. PARUOŠTOS VENTILIATORIŲ ANGTYS: Naujiena RUA modeliuose – visose versijose iš viso šešios ventiliatorių angos RAX-CH-X07-X9 ventiliatoriams montuoti (trys korpuso viršuje ir trys apačioje). Taip RUA dabar leidžia įdiegti komponentus, kurių anksčiau sieniniuose korpusuose nebuvo galima aušinti, todėl juos tekdavo montuoti stove. REGULIUOJAMI VERTIKALŪS 19" MONTAVIMO BĖGIAI: Pora vertikalių 19" montavimo bėgių gali būti tolydžiai perstumiami per visą spintos gylį. Tai palengvina komponentų montavimą ir kabelių tvarkymą. IŠLAUŽIAMOS UŽDANGOS: Viršutinėje, apatinėje ir užpakalinėje korpuso dalyse yra kabelių įvadai su išlaužiamomis uždažomis. Komplekte yra plastikinis rėmas ir šepetėlinė juostelė kabelių įvadui sandarinti nuo dulkių. APRAŠYMAS, PASKIRTIS Vientisas 19" sieninis skirstytuvas, apsaugos laipsnis IP30 Nuimamos ir užrakinamos šoninės sienelės Korpusas tvirtinamas tiesiai prie sienos Skirstytuvo komplekte yra du reguliuojami vertikalūs montavimo bėgiai Skirstytuvo konstrukcija: kompaktiška suvirinta konstrukcija / visiškai stiklinės durys su 4 mm storio grūdintu apsauginiu stiklu. Taip pat galimos visiškai metalinės arba perforuotos durys Atskirų durų leistina apkrova yra ne daugiau kaip 10 kg Mažiausias dangos storis yra 65 mikrometrai Korpusai skirti duomenų ir telekomunikacijų įrangai bei jų skirstymo sistemoms montuoti Skirstytuvo rėmas ir visos nuimamos dalys sujungtos įžeminimo laidais, kurie per visą korpuso eksploatacijos laiką turi būti tinkamai pritvirtinti ir įjungti Skirstytuvo apačioje yra pagrindinis įžeminimo taškas – M8 varžtas Kabelių įvadai su išlaužiamomis uždažomis yra korpuso viršuje ir apačioje galinėje sienelėje bei po vieną – stoge ir dugne Stoge ir dugne yra išlaužiamų angų ventiliatoriams NAUDOJIMO SĄLYGOS Naudojimo sąlygos: biurų patalpos Skirstytuvas nėra skirtas naudoti lauke arba sąlygomis, kurios gali neigiamai paveikti jo ir sumontuotų komponentų veikimą (pvz., sprogimo pavojaus aplinkoje, drėgnose ar šlapiose patalpose) Jis turi būti saugomas nuo: mechaninių pažeidimų netinkamo naudojimo naudojimo ne pagal paskirtį Netinkamu naudojimu visų pirma laikoma: perkrova (viršijant rekomenduojamą maksimalią apkrovą) įrangos, kuri gali neigiamai paveikti skirstytuvo ar sumontuotų komponentų veikimą, montavimas skirstytuvo konstrukcijos ir jo išvaizdos keitimas SKIRSTYTUVO MONTAVIMAS Korpusas prie sienos tvirtinamas varžtais, kaiščiais ir poveržlėmis (yra komplekte). Atstumas tarp pakabinimo angų skirstytuvo schemoje pažymėtas „R" raide Siekiant užtikrinti rekomenduojamą leistiną maksimalią apkrovą, korpusas turi būti tvirtinamas prie atitinkamos laikomosios galios sienos (plytų, betono ar pan.), o sumontuota apkrova turi būti paskirstyta tolygiai Jei kabeliai įvedami per vieną iš angų, juos galima sandarinti šepetėline juostele, esančia komplekte APLINKOS APSAUGA Visos dalys pagamintos iš perdirbamų medžiagų. Išjungus skirstytuvą iš eksploatacijos, jas reikia utilizuoti pagal galiojančius reikalavimus Komplekto turinys: 2x durų raktai, 4x medsraigčiai 6x50, 4x poveržlės 6,6, 4x kaiščiai 10, 8x narvelinės veržlės M6, 1x šepetėlinė juostelė, 8x varžtai M6x10, 8x plastikinės poveržlės, 1x plastikinis rėmas 300x700mm Medžiaga: grūdintas apsauginis stiklas 5 mm, giliai trauktas plieno lakštas Išoriniai matmenys (A x P x G mm): 635 x 600 x 395 Durų matmenys (A x P mm): 530 x 530 Svoris: neto 21,3 kg / bruto: 21,7 kg

• Gylis: 395 mm
• Aukščio vienetas: 12U
• Durų aukštis: 530 mm
• Durų plotis: 530 mm
• Gamintojo Nr.: RUA-12-AS4-CAX-A1
• Nuimamos šoninės sienelės: Taip
• Nuimama galinė sienelė: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 635 mm
• Pakuotės aukštis: 0,635 m
• EAN brūkšninis kodas: 8595105018309
• Pakuotės tūris: 0,1505 m³
• Pakuotės ilgis: 0,395 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 21,520 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Muitų tarifo numeris: 8538100090
• Apsaugos klasė: IP30
• Rekomenduojama maksimali apkrova: 30 kg
• Plotis: 600 mm

Kaip naudoti

Pritvirtinkite stelažą prie tinkamos sienos konstrukcijos, naudodami atitinkamus inkarus ir vadovaudamiesi vietos montavimo standartais. Nuimkite šonines sieneles, kad galėtumėte pasiekti sumontuotų įrenginių galinę dalį ir atlikti kabelių sujungimą ar techninę priežiūrą. Sureguliuokite 19" vertikalių bėgių padėtį gylyje, kad jie atitiktų montuojamą įrangą, ir pritvirtinkite įrenginius standartiniais 19" montavimo elementais. Nuveskite kabelius per viršutines, apatines ar galines išlaužiamas angas, o nenaudojamus įvadus uždarykite pridėtomis uždažomis. Jei reikia didesnio oro srauto, sumontuokite suderinamus 19" ventiliatorius numatytose vietose.

Rekomendacijos

Stelažą montuokite ant laikančiosios sienos ir užtikrinkite, kad bendras sumontuotos įrangos svoris neviršytų 30 kg maksimalios apkrovos. Naudodami stiklines duris, elkitės atsargiai jas nuimdami ar vėl montuodami, o po įrengimo patikrinkite įžeminimo jungtis.
