Sieninis stovas Triton RXA-09-AS4-CAX-A1

RXA sieninė spinta atspindi „plokščios pakuotės“ koncepciją, t. y. išardomą spintą, kuri tiekiama nesurinkta.

PLOKŠČIOS PAKUOTĖS KONCEPCIJA
Sumažina transportavimo ir sandėliavimo išlaidas. Kartu su unikalia konstrukcija tai užtikrina patrauklią kainą, išlaikant visas funkcines savybes.

SURINKIMAS
Dėl unikalios konstrukcijos RXA surinkimas trunka vos kelias minutes ir beveik nereikalauja jokių įrankių (Torx T25). Visos atskiros dalys sujungiamos plastikiniais kaiščiais.

APRAŠYMAS, NAUDOJIMO PASKIRTIS

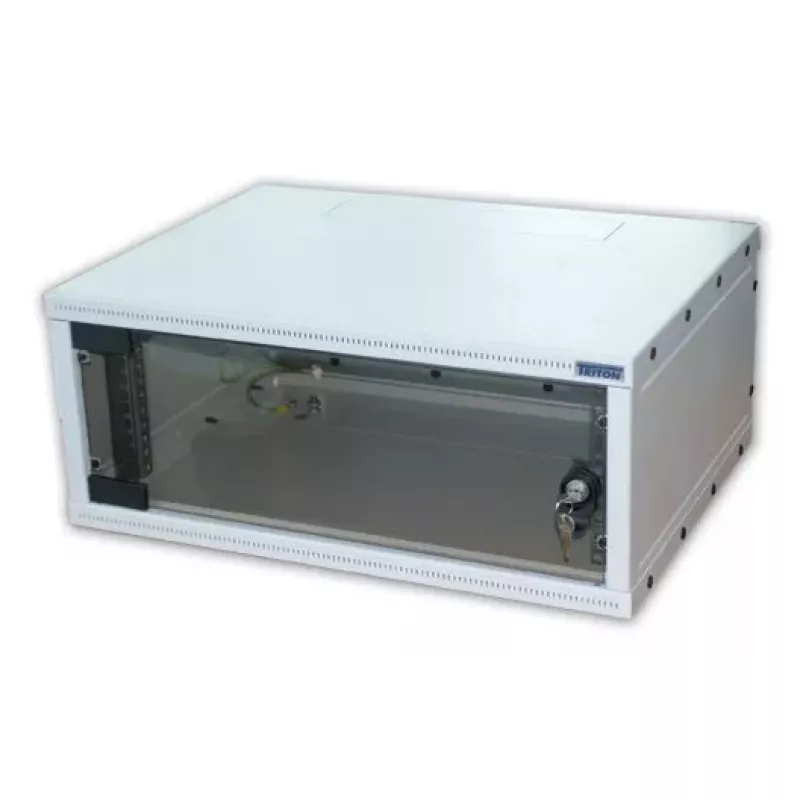

Išardoma 19" sieninė spinta su IP30 apsauga, tiekiama nesurinkta.
Spinta kabinama tiesiai ant sienos.

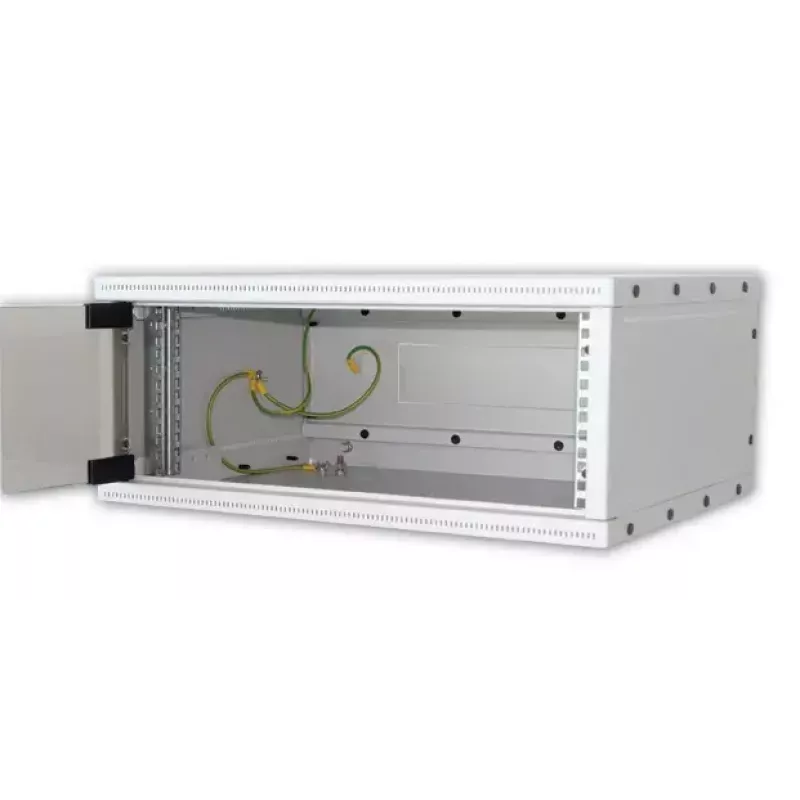

Spintoje yra du reguliuojami vertikalūs bėgeliai.
Spintos konstrukcija: spinta pagaminta iš dalių, sujungtų plastikiniais kaiščiais / stiklinės durys: saugus grūdintas stiklas, storis 4 mm.
Maksimali leistina durų apkrova – 10 kg.
Minimalus paviršiaus dangos storis – 65 mikrometrai.
Spintos skirtos duomenų ir telekomunikacijų įrenginiams bei jų paskirstymo sistemoms įrengti.

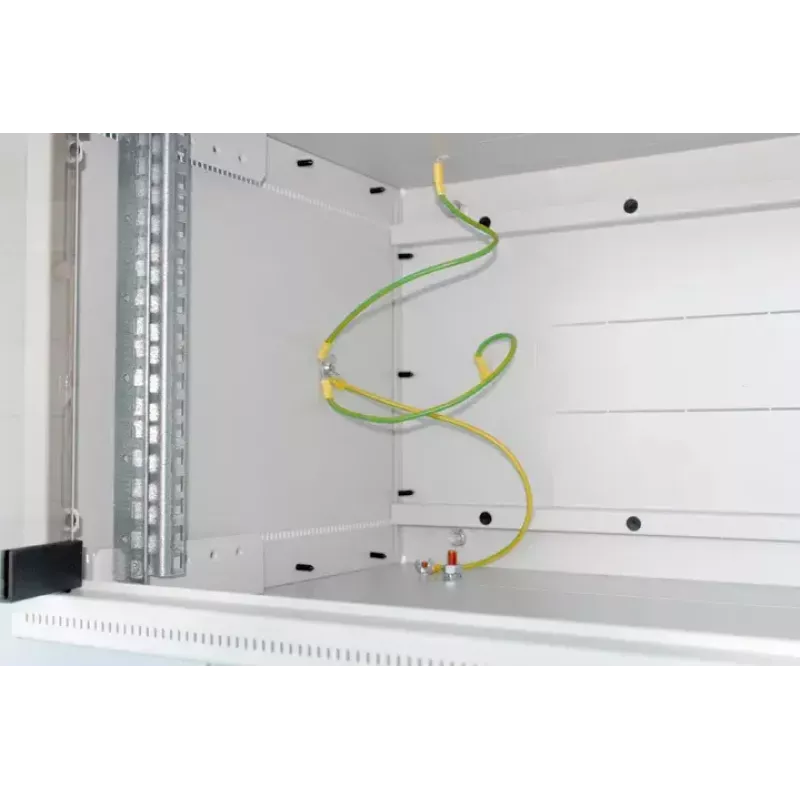

Visos dalys sujungtos įžeminimo kabeliais, kurie visą spintos naudojimo laiką turi būti tinkamai pritvirtinti ir įkišti į jungtis. Spintos apačioje yra vienas M8 varžtas, skirtas pagrindiniam įžeminimo taškui.

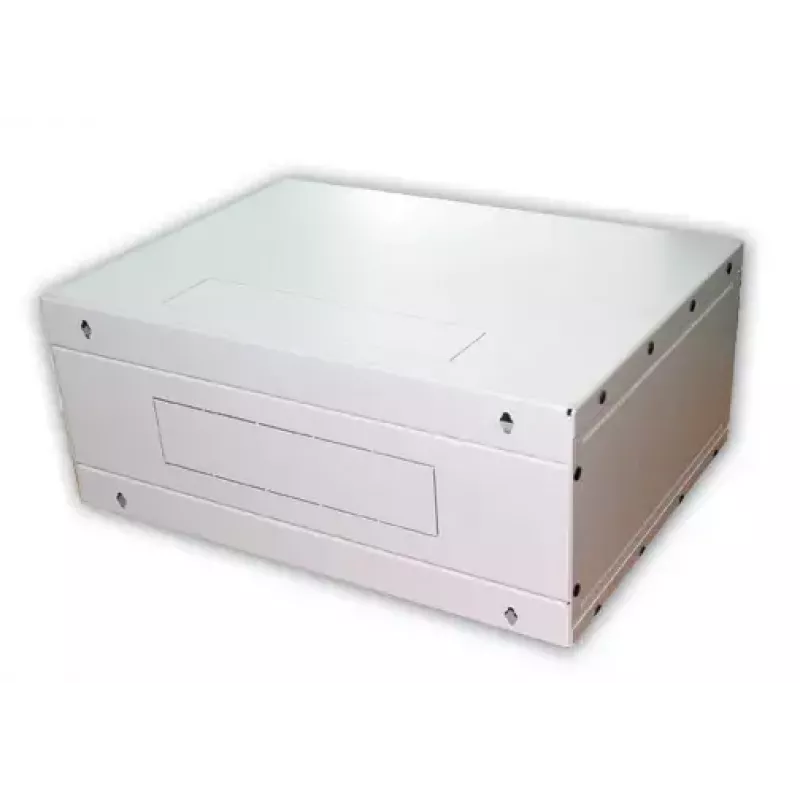

Kabelių angos, uždengtos išlaužiamomis uždengimo plokštėmis, yra spintos galinės dalies viršuje ir apačioje, kitos – spintos šonuose viršuje ir apačioje.

NAUDOJIMO SĄLYGOS
Naudojimo aplinka: biuras.
Spinta neskirta montuoti lauke ir aplinkoje, kuri gali neigiamai paveikti spintos ir sumontuotų įrenginių veikimą (pvz., aplinkoje, kurioje yra sprogimo pavojus arba drėgna ir šlapia aplinka).
Turi būti apsaugota nuo:
Mechaninių pažeidimų
Netinkamo naudojimo
Kitokio naudojimo, nei spinta yra skirta
Netinkamas naudojimas ypač apima:
Perkrovimą (viršijant maksimalią rekomenduojamą apkrovą)
Įrenginių įrengimą, kuris gali neigiamai paveikti spintos arba sumontuotos įrangos veikimą ir funkcijas
Spintos konstrukcijos ar dizaino keitimą

SPINTOS ĮRENGIMAS:
Būtina surinkti visas atskiras spintos dalis ir sujungti jas pridedamais plastikiniais kaiščiais. Išsami surinkimo procedūra pateikta pridedamame vadove.
Šio tipo spinta kabinama tiesiai ant sienos, naudojant varžtus, sienų kaiščius ir poveržles. Montavimo angų atstumai nurodyti spintos schemoje kaip „R“.
Norint užtikrinti maksimalią rekomenduojamą apkrovą, būtina spintą tvirtinti prie tinkamos laikomosios galios sienos (plytų, betono ar panašios) ir tolygiai paskirstyti sumontuotą apkrovą.
Kad nepatektų dulkių, jei kabeliai eina per kabelių angas, galite jas užsandarinti naudodami uždengimo plokštę su šepečiu.

APLINKOS APSAUGA:
Visos dalys pagamintos iš perdirbamų medžiagų, todėl, išmetus spintą, būtina ją utilizuoti pagal galiojančias taisykles.

Specifikacijos:
Išardoma 19" sieninė spinta, vientisos stiklinės durys
Matmenys: Plotis 550 mm, Gylis 400 mm

• Gamintojo Nr.: RXA-09-AS4-CAX-A1
• EAN brūkšninis kodas: 8595105020418
• Durų aukštis: 412 mm
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Išardoma: Taip
• Spalva: Pilka (RAL7035)
• Aukštis (išorinis): 463 mm
• Pakuotės aukštis: 0,463 m
• Pakuotės tūris: 0,1019 m³
• Pakuotės ilgis: 0,400 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: No
• Stipriai sumažinta: No
• Svoris: 17,330 kg
• Pakuotės plotis: 0,550 m
• Gylis: 400 mm
• Prekės ženklas: Tritón
• Muitinės tarifo numeris: 8538100090
• Rekomenduojama maksimali apkrova: 25 kg
• Apsaugos klasė: IP30
• Plotis: 550 mm
• Durų plotis: 505 mm
• Aukščio vienetai: 9U

Kaip naudoti

Išpakuokite plokščios pakuotės komponentus ir, vadovaudamiesi surinkimo seka, sujunkite skydus naudodami pridedamus plastikinius kaiščius; paprastai reikia tik minimalių įrankių bėgiams ir varžtams pritvirtinti. Sumontuokite reguliuojamus 19" vertikalius bėgelius tokiame gylyje, kuris atitinka jūsų įrangą, ir pritvirtinkite juos varžtais. Pritvirtinkite stovą prie tinkamos sienos konstrukcijos, laikydamiesi vietinių apkrovos ir montavimo gairių, tada nutieskite kabelius per viršutines, apatines arba centrines galines angas, išlauždami reikiamas uždengimo plokštes. Į 19" bėgelius įstatykite įrenginius ir komutavimo įrangą ir pritvirtinkite pagal gamintojo rekomendacijas. Uždėkite stiklines duris ir nustatykite, kad jos atsidarytų iš pageidaujamos pusės.

Rekomendacijos

Kad įrengimas būtų saugus, įsitikinkite, kad siena ir tvirtinimo elementai gali išlaikyti bendrą stovo ir įrangos svorį (maksimali rekomenduojama įrangos apkrova 25 kg). Naudokite tinkamą kabelių valdymą ir užtikrinkite pakankamą ventiliacijos erdvę aplink aktyvius įrenginius. Įsitikinkite, kad įžeminimas prijungtas pagal vietinius elektros kodeksus.
