Sieninis stovas Triton 19 colių stovas sieninis 6U/250 stiklinės durys

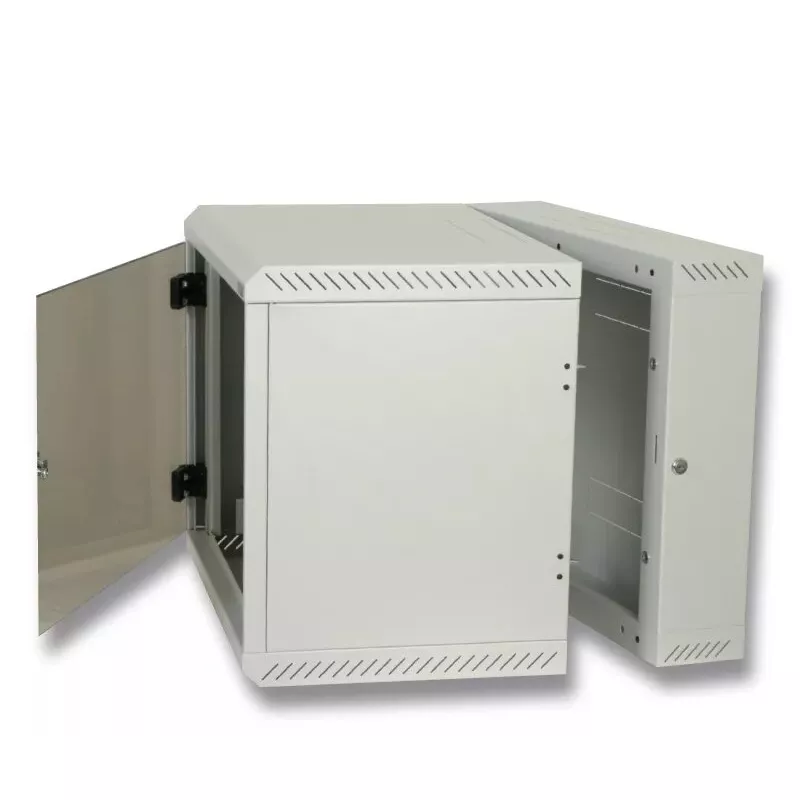

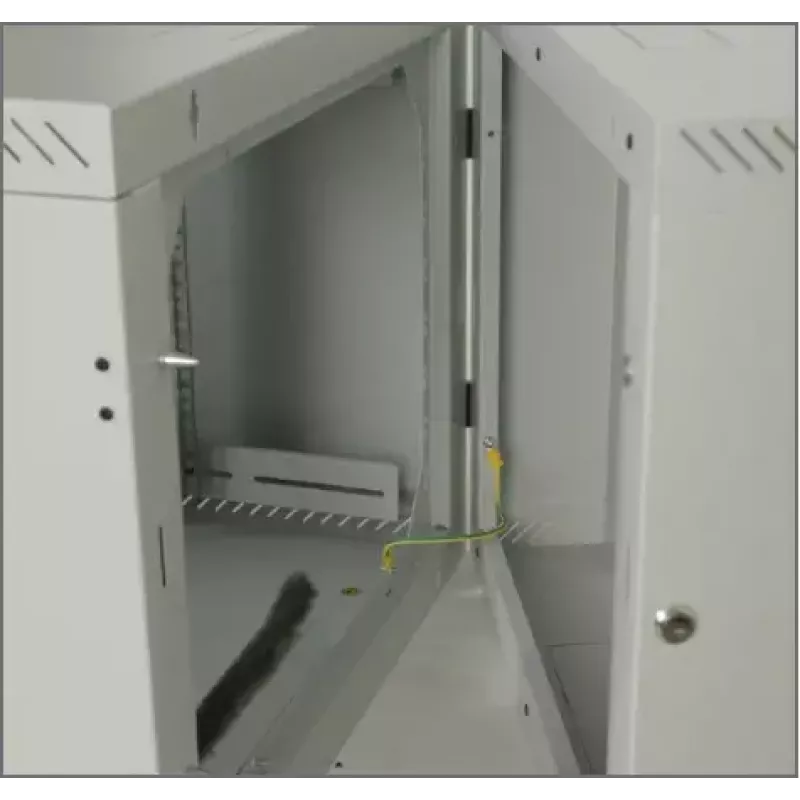

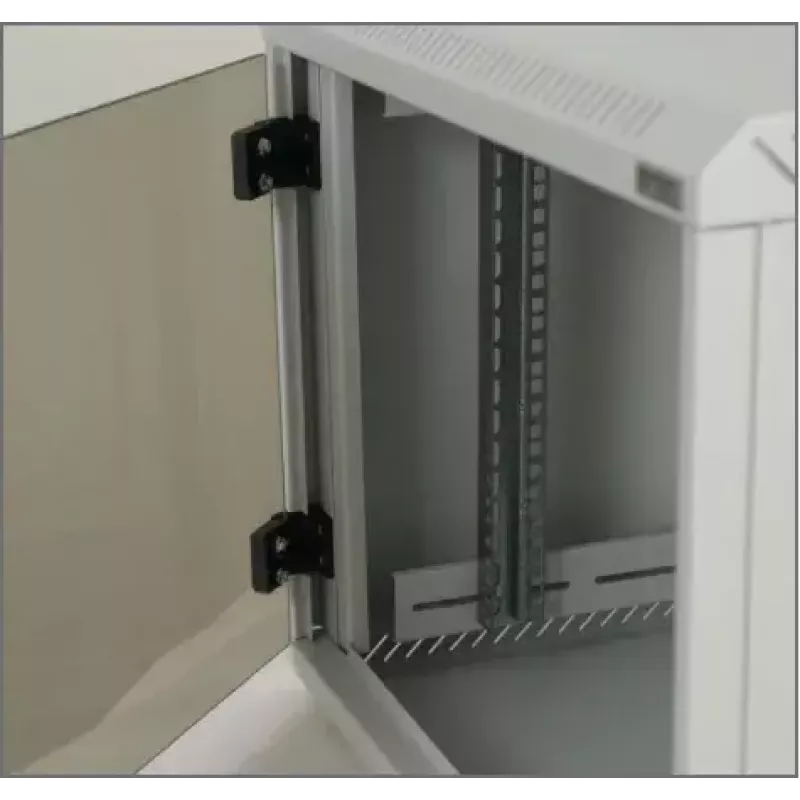

Dviejų dalių suvirintas sieninis korpusas IP20, keliamoji galia 20–30 kg. Didelis konstrukcijos stabilumas Skirstytuvas turi patikimą suvirintą konstrukciją. Aukšta apdirbimo kokybė ir naujausios technologijos užtikrina puikią korpusų išvaizdą. Durys Standartiškai korpusų durys gaminamos iš vientiso stiklo, tačiau pagal pageidavimą gali būti gaminamos ir iš vientiso lakštinio metalo arba perforuotos. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti 165° kampu. Durys lengvai nuimamos. Vientisas stiklas Vientiso stiklo durys pagamintos iš 4 mm storio smūgiams atsparaus grūdinto stiklo. Sudužusios jos subyra į daug smulkių skeveldrų, kaip automobilio stiklas. Saugumo sumetimais rekomenduojame uždaryti vientiso stiklo duris sumontavus komponentus, kad būtų išvengta susidūrimų su kitais daiktais. Mūsų vientiso stiklo durys buvo išbandytos sertifikuotoje bandymų laboratorijoje ir atitinka reikalavimus CSN EN 12150-1+A: Stiklas pastatuose – termiškai grūdintas natrio-kalcio silikatinis saugos stiklas. Išbandytas stiklas atitinka sudužimo skilimo standartą, atitikties sertifikatas CQ-24-2023, bandymo ataskaita IKATES 58A-2024. Durų užraktas Greita ir lengva prieiga prie korpuso. Standartinėje versijoje durų ir pasukamos dalies spynos yra vienodo rakto. Reguliuojami vertikalūs bėgiai 482,6 mm (19") vertikalūs bėgiai laisvai reguliuojami spintos gylyje. Tai supaprastina komponentų montavimą ir kabelių tvarkymą. Išmušamos plokštės Korpuso stoge, pagrinde ir galinėje plokštėje yra kabelių įvadai su išmušamomis plokštėmis. Juos galima užsandarinti šepečio juostele, kad nepatektų dulkių. Kabelių kraštų apsauga naudojama apsaugoti kabelius nuo pažeidimų (abu elementai yra priedų pakuotėje). Vėdinimas Tipai RBA-xx-AD5-A6 ir RBA-xx-AD6-A6 turi šešias išmušas ventiliacijos įrenginiams RAx-CH-X2x-X1 montuoti (arba ventiliatoriams RAX-CH-X07-X9 – NESKIRTA Vokietijos rinkai! – iki trijų korpuso stoge ir trijų grindyse). Tai reiškia, kad komponentai, kurių anksčiau nebuvo galima aušinti sieniniuose korpusuose ir juos reikėjo montuoti ant grindų statomuose korpusuose, dabar gali būti montuojami RBA korpusuose. Dviejų dalių 19 colių sieninis korpusas su IP20 apsauga. Korpusas montuojamas tiesiai ant sienos. Skirstytuve yra du reguliuojami vertikalūs tinkliniai bėgiai. Skirstytuvo konstrukcija: kompaktiška suvirinta konstrukcija, vientiso stiklo durys su 4 mm storio saugos stiklu, pasirinktinai su vientiso lakštinio metalo arba perforuotomis durimis. Atskirų durų leistina keliamoji galia yra maks. 10 kg. Minimalus dangos storis – 65 µm. Korpusai skirti duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Visos nuimamos dalys sujungtos su įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą spintos eksploatavimo laiką. Spintos pagrinde yra M8 varžtas kaip centrinis įžeminimo taškas. Kabelių įvadų išmušos yra korpuso galinės plokštės viršuje ir apačioje bei papildomai korpuso stoge ir grindyse. A6 versijoje yra išmušos korpuso stoge ir grindyse ventiliatoriams naudoti.

• Durų aukštis: 265 mm
• Gylis: 295 mm
• Muitinės tarifo numeris: 8538100090
• Gamintojo Nr.: RBA-06-AD2-CAX-A1
• EAN brūkšninis kodas: 8595105018576
• Nuimamos šoninės plokštės: Taip
• Nuimama galinė plokštė: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 370 mm
• Pakuotės aukštis: 0,370 m
• Pakuotės tūris: 0,0655 m³
• Pakuotės ilgis: 0,295 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Vėdinimo angos: Ne
• Svoris: 13,000 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Aukščio vienetas: 6U
• Rekomenduojama maksimali apkrova: 30 kg
• Plotis: 600 mm
• Durų plotis: 516 mm
• Apsaugos klasė: IP20

Kaip naudoti

Saugiai pritvirtinkite spintą prie tinkamos sienos konstrukcijos naudodami atitinkamus inkarus ir varžtus, tinkamus sienos medžiagai, užtikrindami, kad tvirtinimas atlaikytų spintos svorį ir numatytą įrangos apkrovą. Nuimkite priekines duris, kad patektumėte į vidų, ir sureguliuokite 19" vertikalius bėgius iki reikiamo gylio jūsų įrenginiams. Sumontuokite įrangą ant bėgių naudodami standartinę 19" montavimo įrangą. Nutieskite kabelius per viršutines arba apatines uždengimo plokštes, išmušdami reikiamas angas, ir uždarykite plokštes, kai kabeliai bus nutiesti. Užtikrinkite pakankamą tarpą aplink įrangą oro srautui.

Rekomendacijos

Sumontuokite spintą ant struktūriškai tvirtos sienos ir tolygiai paskirstykite apkrovą; neviršykite 25 kg maksimalios apkrovos. Palikite tarpą aplink spintą ventiliacijai ir prieigai prie durų, kai jos atidarytos iki 180°.
