Sieninis stovas EFB Elektronik 691703VWS

Plieno lakštų korpusas, skirtas tvirtinimui prie sienos, visiškai surinktas ir su natūralia ventiliacija, sieninis stovas EFB Elektronik 691703VWS yra skirtas kompaktiškam 19" komponentų montavimui aplinkoje, kuriai reikalinga pagrindinė apsauga (IP20). Spintelės bendras gylis yra nedidelis – 150 mm, o tvirta plieno konstrukcija dažyta RAL7035 (šviesiai pilka), RAL9005 (tamsiai juoda) arba RAL9010 (balta) spalvomis. Pristatymo komplekte yra vienas raktas.

Privalumai

Įrenginys pristatomas visiškai surinktas, kad būtų galima greitai sumontuoti, jame yra iš anksto išmuštos ventiliacijos angos ir kabelių spaustukai, supaprastinantys kabelių tiesimą. Pakabinamas, rakinamas dangtis su langu leidžia vizualiai apžiūrėti įrangą ir ją apsaugo. Siūlomos kelios montavimo galimybės: vertikalios ir horizontalios 19" montavimo erdvės bei kelios konfigūruojamos prijungtų įrenginių gylio parinktys.

Tinka

• Mažiems tinklo įrenginiams ir pataisymo paneliams
• Struktūrizuotai kabelių sistemai ir žemo profilio aktyviajai įrangai
• Prie sienos montuojamiems IT, telekomunikacijų arba garso ir vaizdo komponentams biuruose ir namuose
• Aplinkai, kuriai reikalinga pagrindinė apsauga nuo kietųjų dalelių (IP20)

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik, modelis 691703VWS
• Medžiaga: Plieno lakštas
• Matmenys (P × G × A): 537 mm × 146 mm × 475 mm
• Bendras sieninis gylis: 150 mm

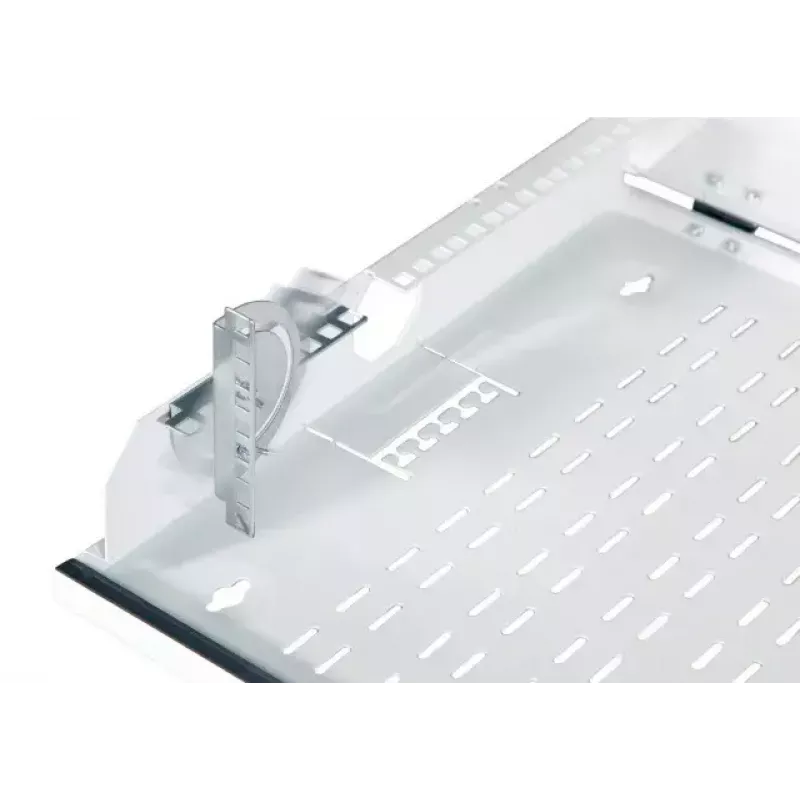

• Montavimas: 3U vertikalus 19" (maks. gylis: 360 / 340 / 300 mm), 5U horizontalus 19" (maks. gylis 80 mm), 3U lygio 180° pasukamas
• Dangtis: Pakabinamas, rakinamas su langu; komplekte yra 1 raktas
• Ventiliacija: Iš anksto išmuštos ventiliacijos angos; natūrali ventiliacija

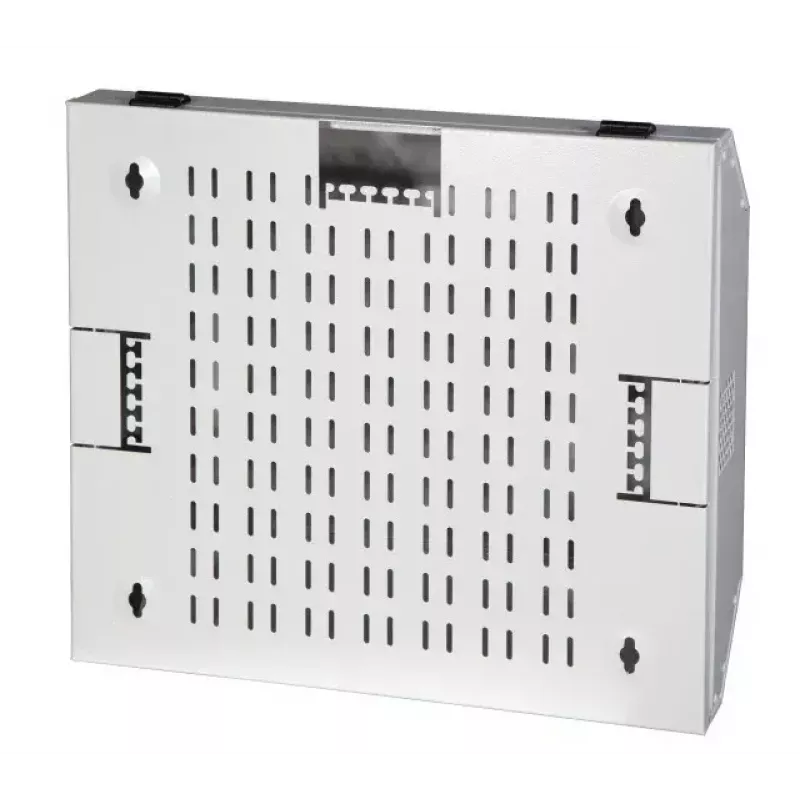

• Kabelių valdymas: Iš anksto išmušti kabelių spaustukai galinėje sienelėje
• Apdailos spalvos: RAL7035 (šviesiai pilka), RAL9005 (tamsiai juoda), RAL9010 (balta)
• Apsaugos laipsnis: IP20
• EAN: 4049759165178

Kaip naudoti

Tvirtai sumontuokite spintelę ant tinkamo sienos paviršiaus, naudodami tinkamas tvirtinimo detales, atitinkančias sienos medžiagą. Sumontuokite 19" komponentus vertikaliai arba horizontaliai pagal turimas U pozicijas ir nurodytus komponentų gylius. Nuveskite tinklo ir maitinimo kabelius per iš anksto išmuštus kabelių spaustukus galinėje sienelėje ir naudokite iš anksto išmuštas ventiliacijos angas oro srautui palaikyti. Po montavimo uždarykite ir užrakinkite pakabinamą dangtį; langas leidžia vizualiai apžiūrėti neatidarant durelių.

Rekomendacijos

Kad veikimas būtų saugus, užtikrinkite, kad sumontuota įranga neviršytų nurodyto maksimalaus gylio ir kad siena bei tvirtinimo detalės atlaikytų bendrą svorį. Išlaikykite tarpus ventiliacijos angoms ir laikykitės EFB Elektronik montavimo instrukcijų. Spintelė skirta naudoti patalpose, kur pakanka IP20 apsaugos.
