Sieninis stovas Digitus DN-19 12U-6/6-EC

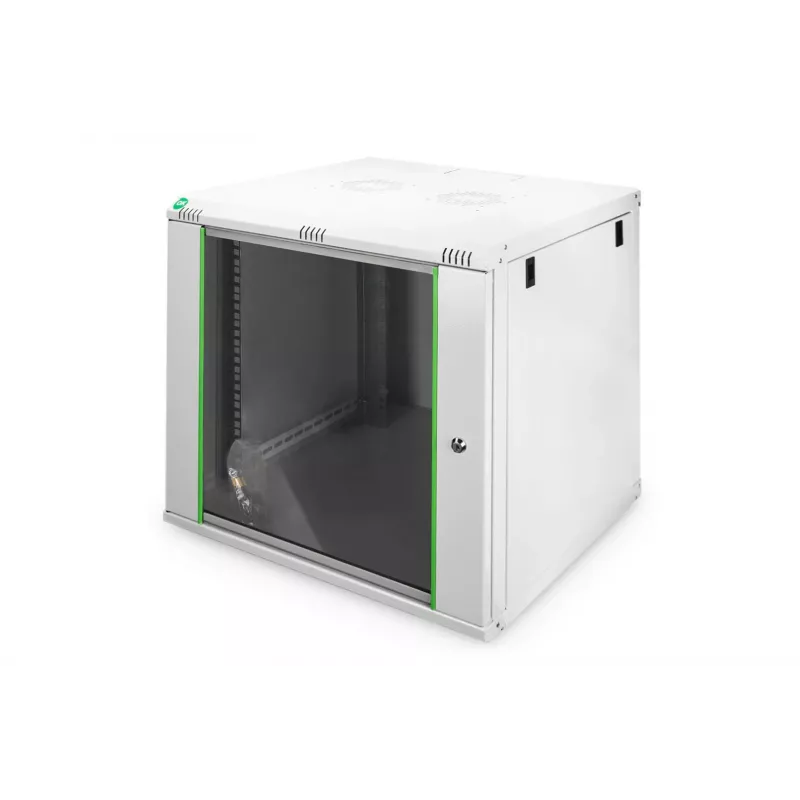

„Digitus DN-19 12U-6/6-EC“ yra 12U tinklo spinta iš „Dynamic Basic“ serijos, skirta montuoti ant sienos. Spintos pagrindo matmenys – 600 x 600 mm, gylis – 600 mm, ji gali išlaikyti iki 60 kg apkrovą, viduje priekyje ir gale sumontuoti 483 mm (19") profilio bėgiai. Korpusas pagamintas iš iki 1,5 mm storio lakštinio plieno, padengtas elektrostatine milteline danga, pilkos (RAL 7035) arba giliai juodos (RAL 9005) spalvos. Nuimami šoniniai dangčiai, reguliuojamo gylio cinkuoti 19" bėgiai su abiem kryptimis skaitomais rack vienetų žymėjimais, rakinamos priekinės durelės su grūdinto stiklo intarpu, plieniniu rėmu ir apverčiamais vyriais, taip pat iš anksto išpjautos kabelių įvadų angos viršuje, apačioje ir galinėje sienelėje palengvina montavimą ir priežiūrą.

Privalumai

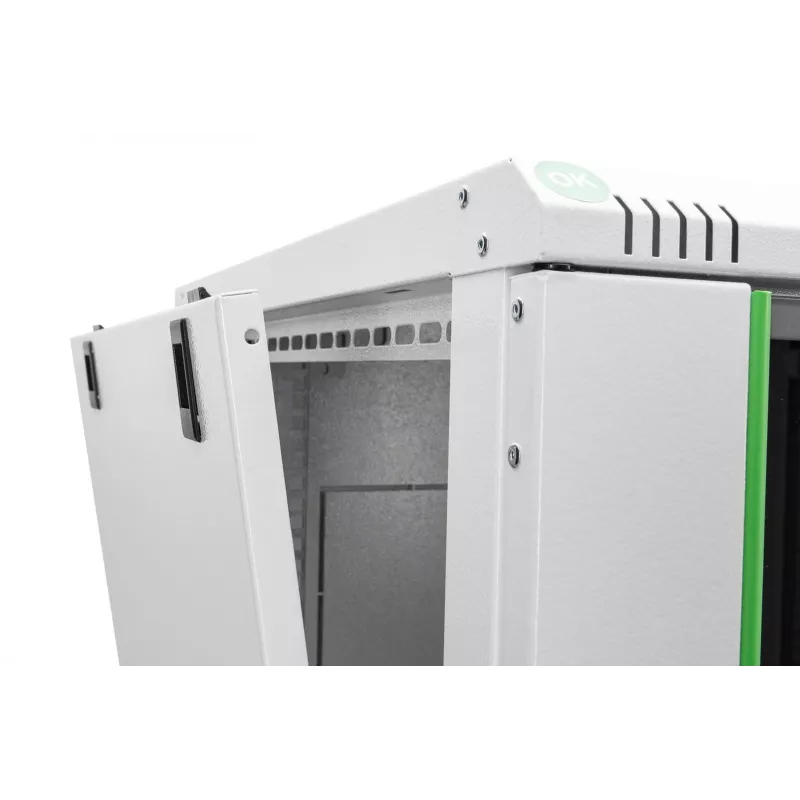

„Digitus“ sieninis stovas leidžia taupyti vietą dėl 600 mm gylio ir kompaktiškų matmenų. Cinkuoti 19" profilio bėgiai su reguliuojamu gyliu ir aiškiu rack vienetų žymėjimu palengvina tinklo įrenginių montavimą. Spintos konstrukcijoje numatyta optimizuota ventiliacija ir iš anksto išpjautos vietos ventiliatorių moduliams, kad būtų pagerintas oro srautas. Užrakinamos, nuimamos priekinės durelės ir šoniniai dangčiai užtikrina saugią prieigą ir lengvą priežiūrą, o milteliniu būdu dažyta plieninė konstrukcija garantuoja mechaninį stabilumą ir ilgaamžiškumą.

Tinka

• Mažos ir vidutinės apimties tinklo įrangos įrengimams
• Patch panelėms, komutatoriams ir maršrutizatoriams iki 12U
• Prie sienos montuojamiems serveriams ar tinklo įrenginių konsolidavimui biuruose ar serverinėse

Pagrindinės techninės specifikacijos

• Modelis: „Digitus DN-19 12U-6/6-EC“
• Rack talpa: 12U
• Išoriniai matmenys (A x P x G): 638 mm x 600 mm x 600 mm
• Gylis (vidinis): 450 mm (vietą taupantis montavimas)

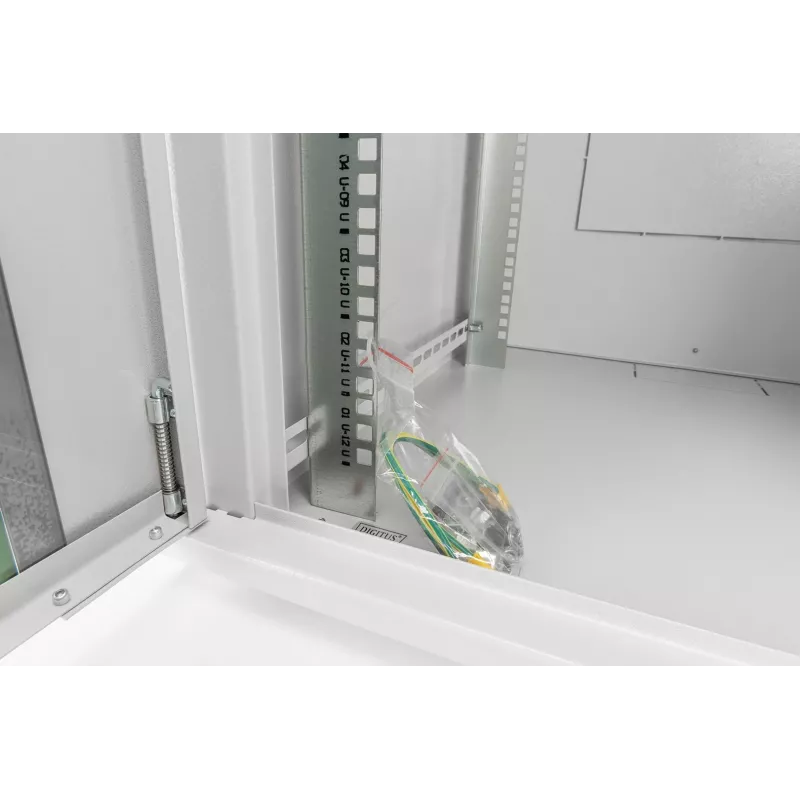

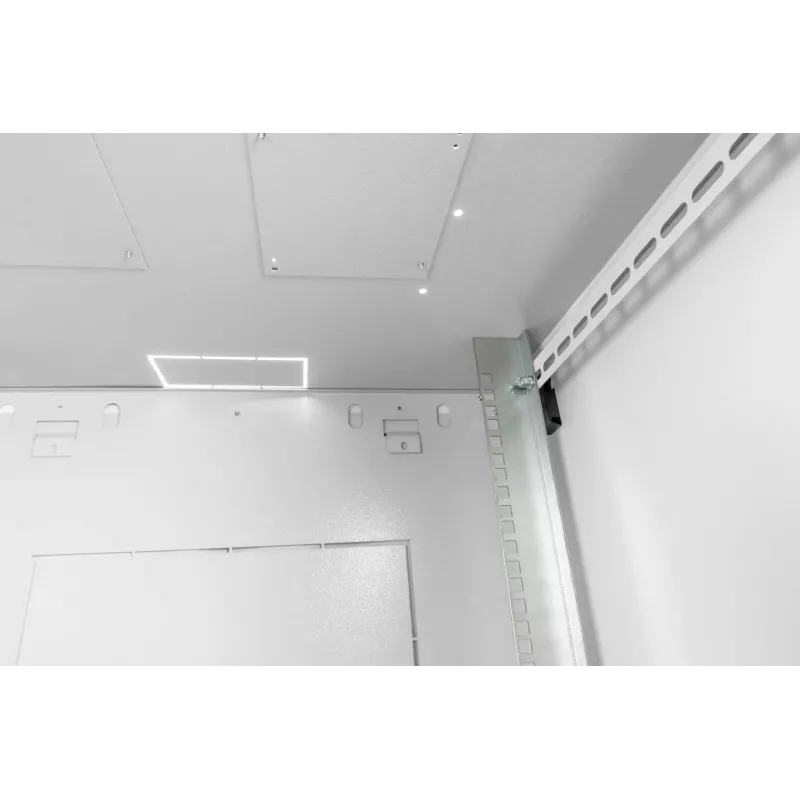

• Montavimo bėgiai: cinkuoti 483 mm (19") profilio bėgiai, reguliuojamo gylio, su rack vienetų žymėjimais, skaitomais abiem kryptimis
• Medžiaga: iki 1,5 mm storio lakštinis plienas
• Apdaila: elektrostatinė miltelinė danga (pilkos RAL 7035 arba giliai juodos RAL 9005 spalvos)

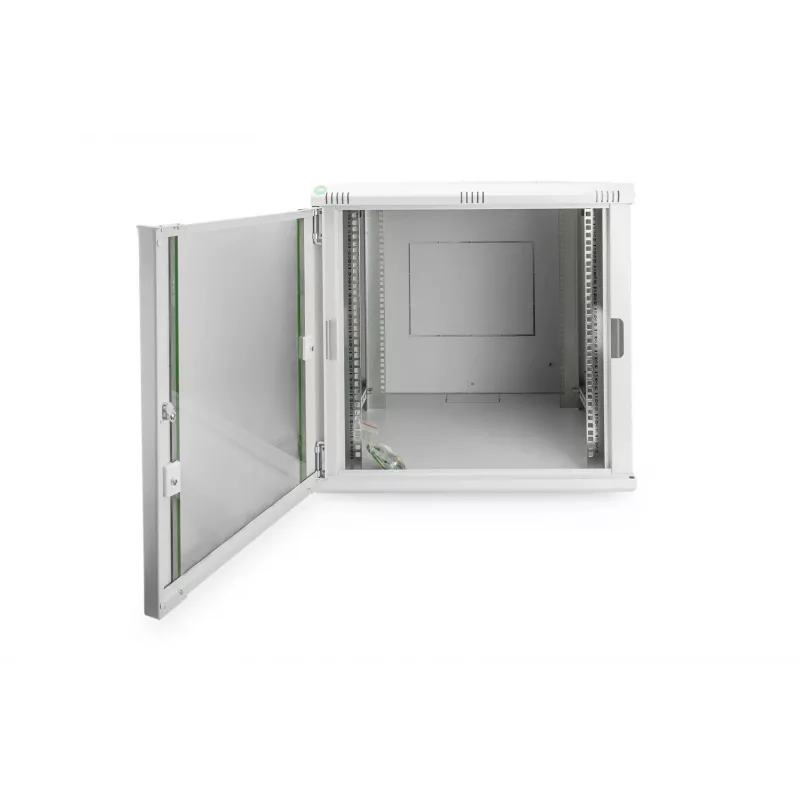

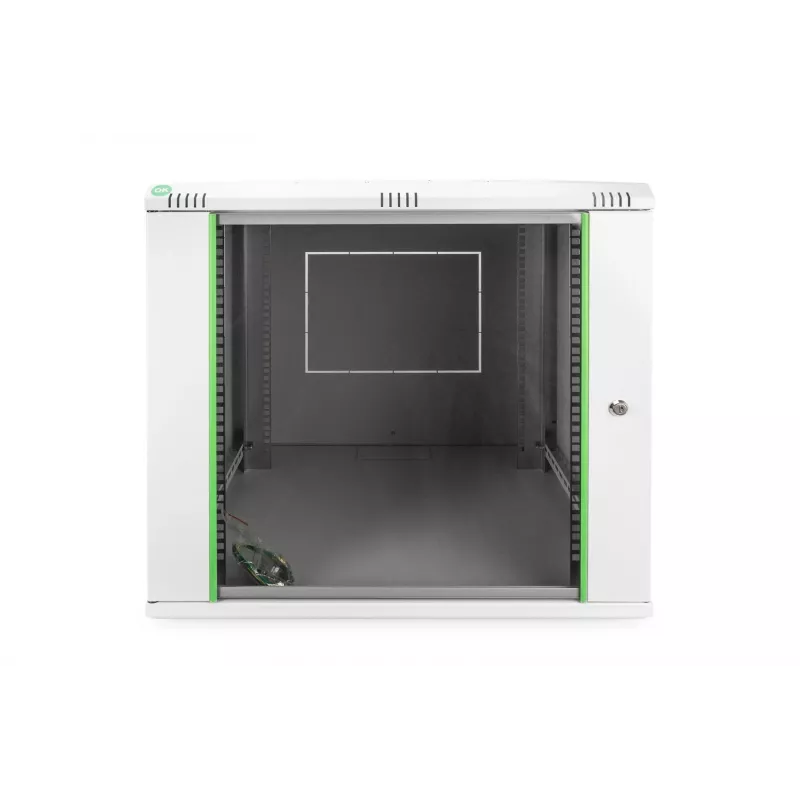

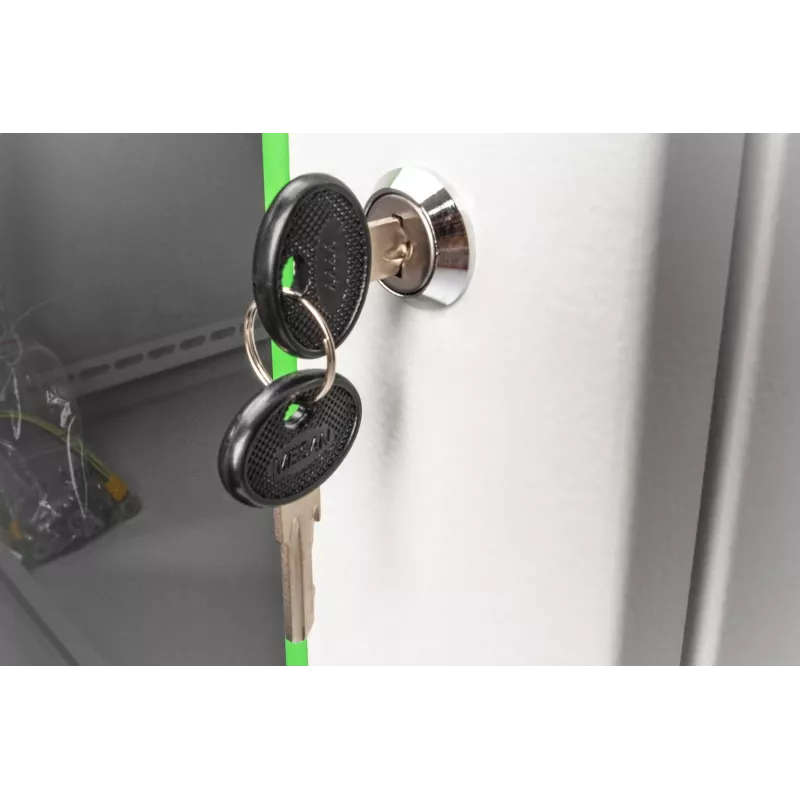

• Durelės: rakinamos durelės su grūdinto stiklo intarpu ir plieniniu rėmu; vyriai apverčiami; durelės nuimamos

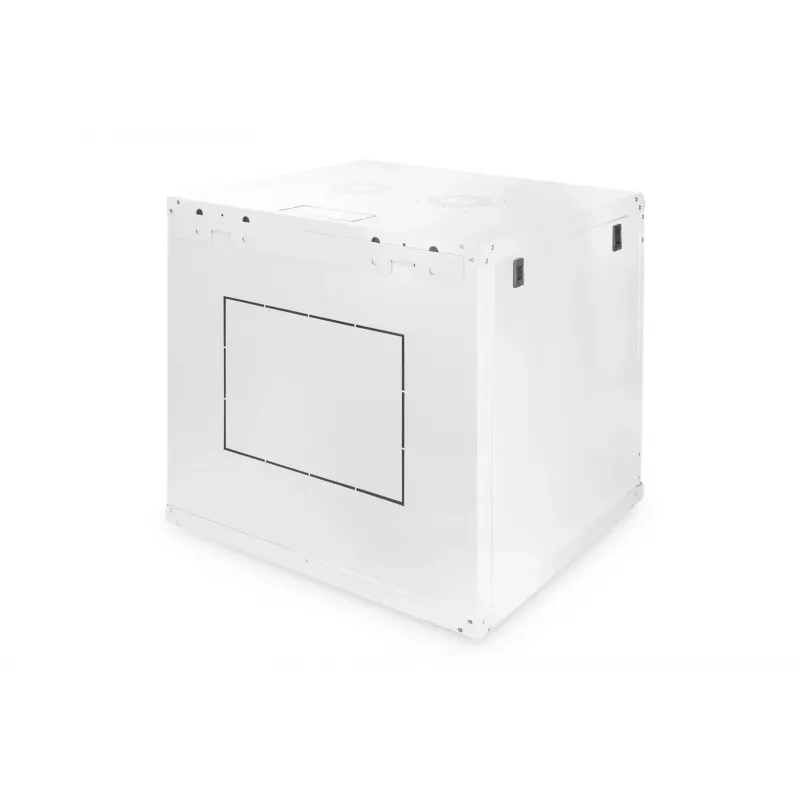

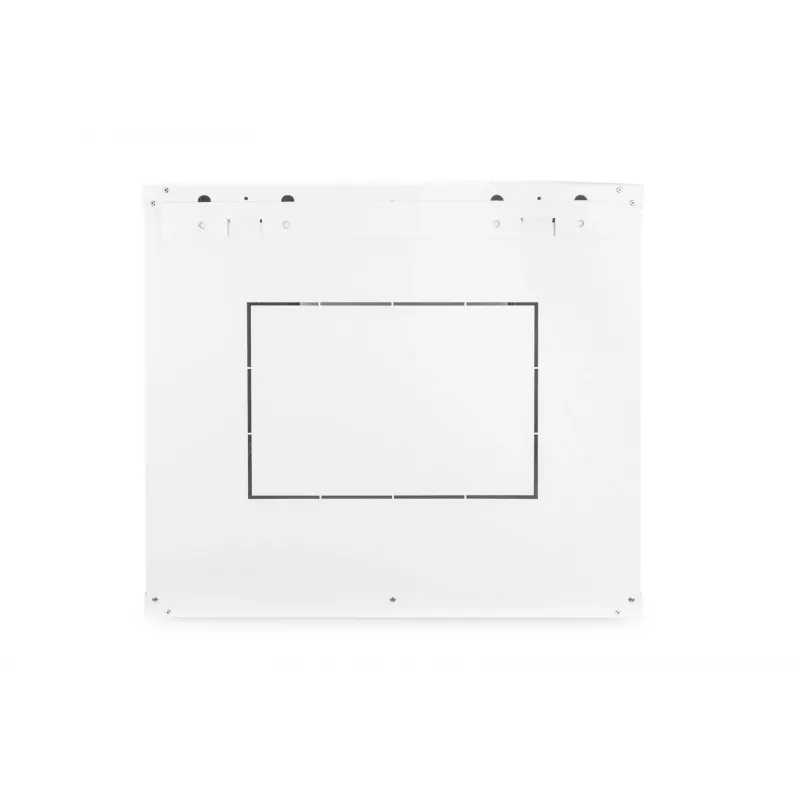

• Kabelių valdymas: iš anksto išpjautos kabelių įvadų angos viršuje, apačioje ir galinėje sienelėje
• Ventiliatoriaus palaikymas: viršuje iš anksto išpjauta vieta ventiliatoriaus moduliui
• Apsaugos klasė: IP20
• Maksimali apkrova: iki 60 kg

Kaip naudoti

Pritvirtinkite pridedamą montavimo plokštę prie sienos naudodami jūsų sienos tipui tinkamas tvirtinimo detales, tada prie plokštės pritvirtinkite spintos korpusą. Sureguliuokite vidinių 19" profilio bėgių gylį pagal poreikį ir į 12U erdvę sumontuokite rack įrangą, pvz., patch paneles, komutatorius ar mažus serverius. Nutieskite kabelius per iš anksto išpjautas angas viršuje, apačioje ar galinėje sienelėje ir, jei reikia papildomos ventiliacijos, viršuje esančioje išpjautoje vietoje sumontuokite ventiliatoriaus modulį. Uždarykite ir užrakinkite priekines dureles su grūdinto stiklo intarpu, kad apsaugotumėte sumontuotą įrangą; šoninius dangčius galima nuimti techninei priežiūrai.

Rekomendacijos

Kad montavimas būtų saugus, naudokite sieninius kaiščius arba varžtus, pritaikytus spintos svoriui su įrangos apkrova, ir užtikrinkite, kad bendra sumontuotos įrangos masė neviršytų 60 kg maksimalios apkrovos. Palikite tarpą ventiliacijai, o jei spinta montuojama dulkėtoje aplinkoje, apsvarstykite galimybę įrengti ventiliatoriaus modulį ir periodiškai valykite, kad būtų užtikrintas oro srautas ir įrangos aušinimas.
